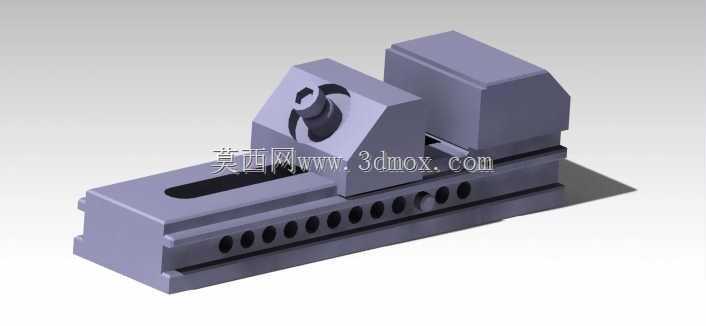

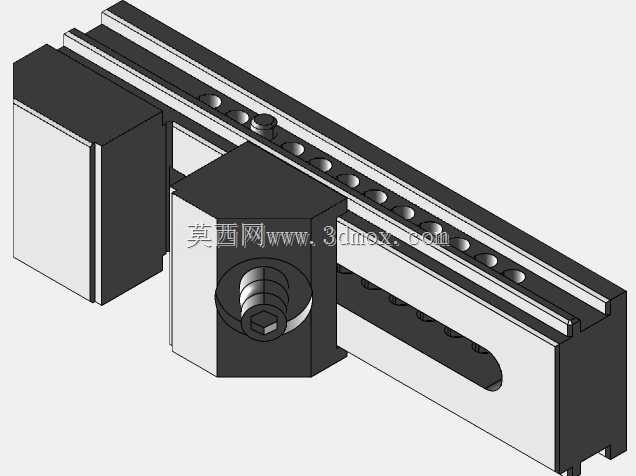

精密导轨式快速夹紧台钳结构设计

这款导轨式虎钳主要面向小型精密零件加工、钳工修配、工装预组装等场景设计，区别于传统固定式台虎钳，其采用线性导轨作为活动钳身的运动载体，大幅降低了钳身滑动的阻尼，同时保证了活动钳口全程的平行度误差控制在极小范围内，避免传统燕尾槽结构长期使用后出现的磨损间隙、钳口歪斜问题。从功能特性来看，该虎钳的固定钳身与导轨基座集成设计，活动钳身通过内置的锁紧组件可在导轨全行程范围内任意位置锁止，不需要像普通台钳那样依赖螺杆全程进给调整开口量，在应对不同尺寸规格工件装夹时，可先快速滑动活动钳身贴近工件表面，再通过锁紧旋钮施加夹紧力，大幅缩短大开口调整的空行程时间，尤其适合频繁更换不同尺寸工件的小批量加工、试样修配场景。设计过程中，钳口工作面做了可拆卸式结构预留，可根据装夹需求更换光面、齿面或者软质钳口垫，避免装夹软质金属、精加工表面工件时出现夹伤压痕；导轨部分采用滚珠式线性导轨结构，相比滑动导轨，其运动阻力更低，长期往复使用的磨损量更小，能长期保持钳身运动的直线精度，锁紧机构采用偏心压紧结构，旋钮转动时通过偏心块将活动钳身压向导轨基准面，锁止后无反向间隙，夹紧力可满足常规铣削、磨削、钻孔工序的装夹刚性要求。安装边界方面，基座底部预留了标准的T型槽安装孔位，可直接适配多数铣床、磨床、钳工台的工作台T型槽间距，不需要额外制作过渡安装板，整体外形紧凑，导轨长度覆盖常规小型零件的装夹行程范围，钳身高度设计兼顾了操作 ergonomics 与装夹刚性，不会因钳身过高导致装夹时出现振颤，也不会因钳身过低导致操作空间不足。在实际应用中，这类虎钳除了常规机加工装夹，还可用于自动化设备的工件预定位工位、检测工位的工件固定，其快速调整的特性能够适配快换生产的节拍要求，相比传统螺杆式虎钳，操作效率提升明显，同时导轨式结构的精度保持性更好，降低了长期使用后的维护校准成本。
