可调预紧式滚轮导轨导向组件结构

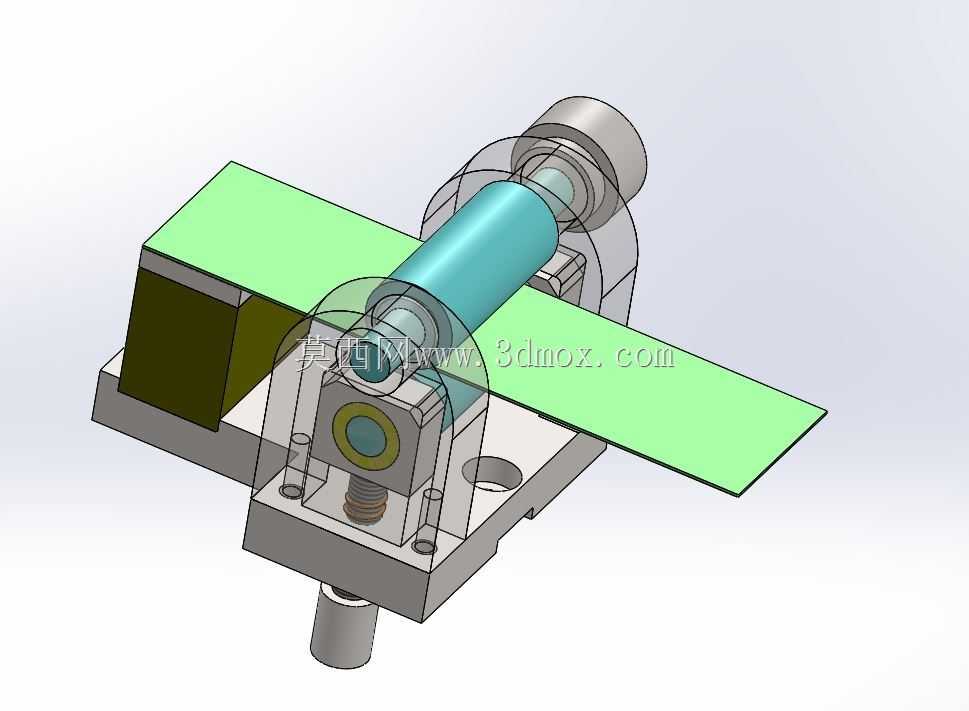

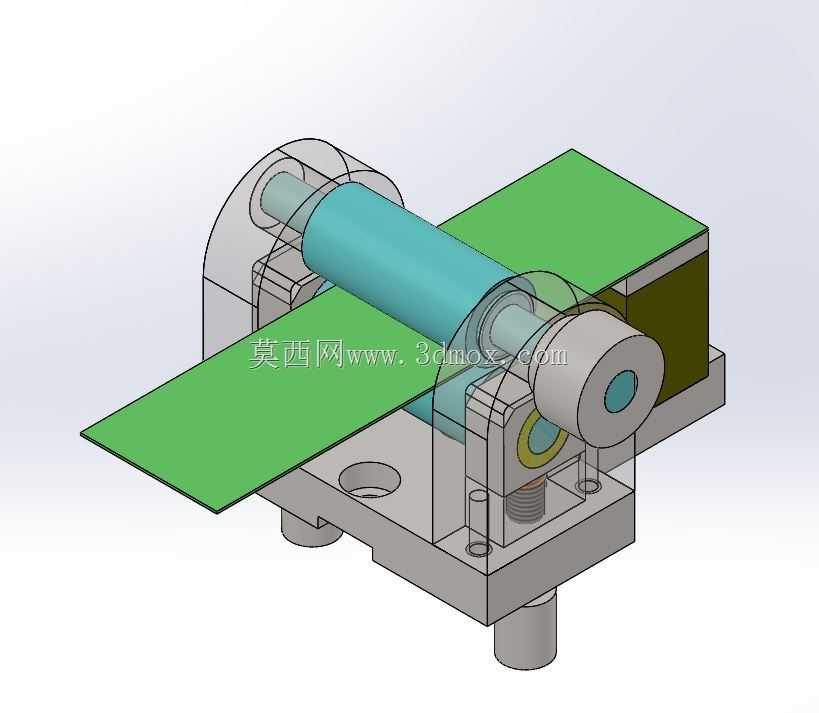

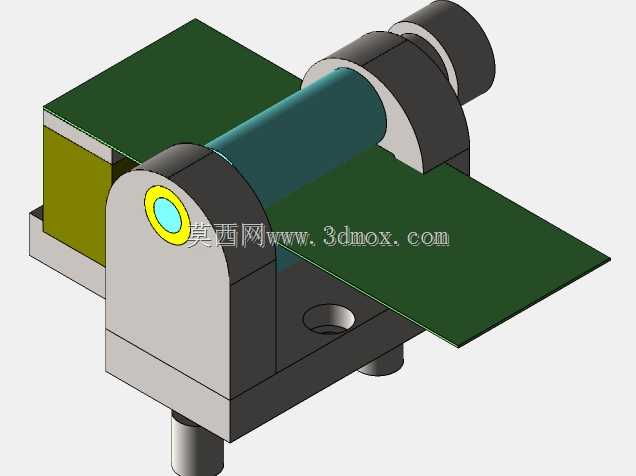

这套滚轮导向组件主要面向轻载直线往复运动场景设计，常见于小型自动化装配线的工位移位、检测设备的探头进给、电子加工类设备的物料输送导向环节，相比传统滑动导轨，滚轮式结构的滚动摩擦阻力更小，高速往复工况下的发热与磨损量更低，适合频繁启停的短行程运动场景。组件的核心功能是为移动负载提供精准的直线运动约束，同时通过侧边的调节螺栓结构实现滚轮与导轨面的预紧力调整，抵消长期运行产生的磨损间隙，避免运动过程中出现卡滞、窜动问题，保证运动轨迹的直线度精度。从结构设计逻辑来看，组件采用双侧支撑的滚轮布局，中间的滚轮轴通过两端带座轴承固定在安装基座上，基座下方预留了腰型安装孔，配合调节弹簧与顶丝结构，既可以在安装时快速调整滚轮与导轨面的贴合度，也能在设备长期运行后，无需拆解整体结构即可完成间隙补偿，大幅降低后期维护的拆装工作量。基座的安装面做了铣平加工处理，保证与设备安装框架的贴合精度，所有滚轮的外圆面做了淬硬处理，搭配表面硬化处理的导轨板材，能够在长期滚动接触下保持接触面的粗糙度与形位公差，减少磨损带来的精度衰减。安装边界方面，组件整体采用紧凑化布局，基座的固定孔位按照常规小型自动化设备的安装间距设计，不需要额外加工定制转接板即可直接固定在铝型材框架或者钢板安装面上，滚轮的外伸尺寸经过核算，保证导轨穿入后两侧的预留间隙均匀，不会出现运动过程中导轨与基座剐蹭的问题。设计过程中特意将调节结构设置在基座的侧方操作面，操作人员在设备外侧即可完成预紧力调整，不需要伸入设备内部狭小空间操作，适配多数自动化设备的维护操作空间要求。滚轮与轴承的配合处采用过盈配合加顶丝固定的方式，避免高速往复运动中滚轮出现轴向窜动，两端的轴承座做了防尘结构设计，能够阻挡加工场景下的粉尘、碎屑进入轴承内部，延长轴承的使用寿命，减少日常润滑维护的频次。
