电火花加工用铝模旋转电极结构

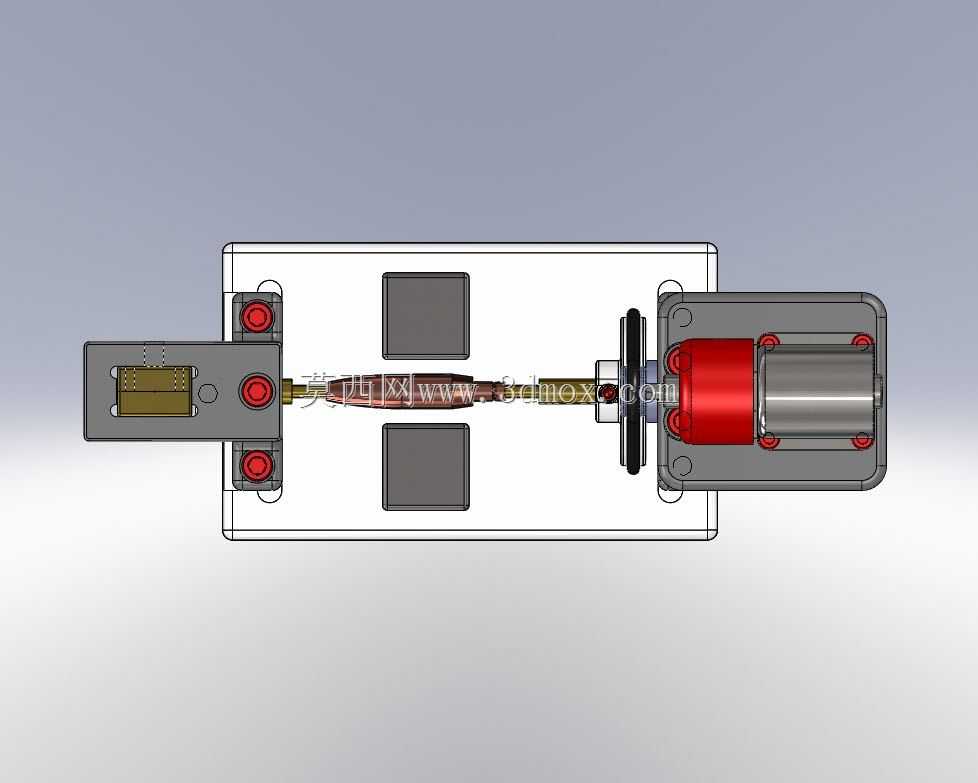

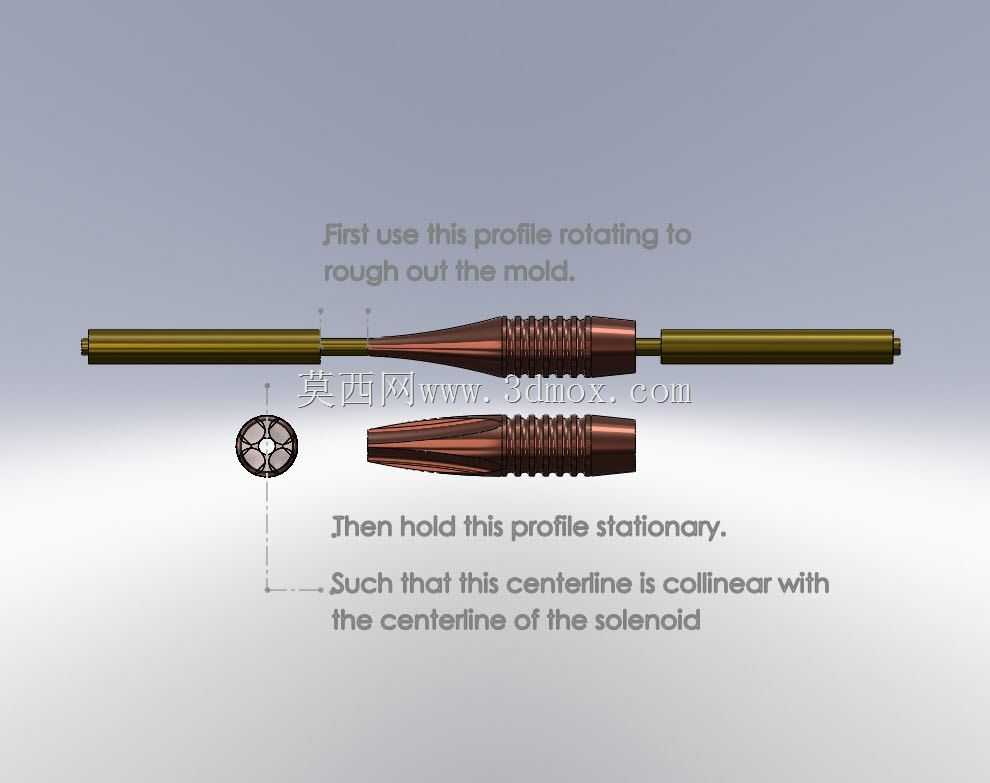

这套电极结构主要配套桌面EDM设备与旋转工装使用，针对铝模具型腔的粗加工与精加工工序设计，在小型精密铝模加工场景中，可解决深腔、异形曲面加工时排屑不畅、电极损耗不均的常见问题。实际加工过程中，首先通过带长杆的整体电极完成型腔的旋转开粗，依靠旋转进给的方式快速去除模腔大部分余量，旋转加工的轨迹能让电极工作端均匀损耗，避免传统固定式电极单点磨损过快导致的型腔尺寸偏差。开粗工序完成后，更换为短款成型电极，将电极的中心基准与设备主轴的螺线管中心严格对齐，保证同轴度误差控制在加工允许范围内，此时电极保持固定状态完成型腔的精整加工，确保成型曲面的轮廓精度与表面质量符合铝模的设计要求。从结构设计来看，电极工作端采用多段环形槽的曲面造型，匹配铝模型腔的最终轮廓，两端的定位杆直径统一，可直接适配现有旋转器的装夹孔径，无需额外定制夹套，装夹时依靠杆部的圆柱面定位，重复装夹的定位精度可满足精加工的同轴度要求。长杆电极的杆部长度预留了足够的进给行程，可覆盖常规小型铝模的型腔深度，加工时不会出现杆部与模胚上端面干涉的情况；短款电极的总长更短，精加工时的刚性更好，可减少长杆悬伸带来的让刀误差，保证型腔侧壁与底部的尺寸一致性。电极的截面轮廓经过优化，开粗电极的工作端预留了均匀的精加工余量，旋转加工时的切削液可顺着杆部与环形槽的间隙流入加工区域，及时带走电蚀产生的铝屑，避免积屑导致的电弧烧伤模腔表面。在安装边界上，电极两端的装夹杆直径适配常规EDM设备的标准夹头规格，旋转加工时的回转直径小于模腔的开粗轮廓，不会在开粗阶段刮伤已加工的模腔边缘；固定精加工时，电极的基准端面与主轴端面贴合，可快速完成Z向对刀，减少辅助装夹对刀的时间。这套结构的设计逻辑完全贴合小型铝模EDM加工的实际工序流程，将开粗与精加工的电极功能拆分，既兼顾了开粗的加工效率，又保证了精加工的成型精度，适配桌面级EDM设备的加工行程与装夹条件，可直接用于同类铝模具的电极设计参考，也可作为配套旋转工装的标准电极配件使用。
