手动杠杆式铆接压装工装结构设计

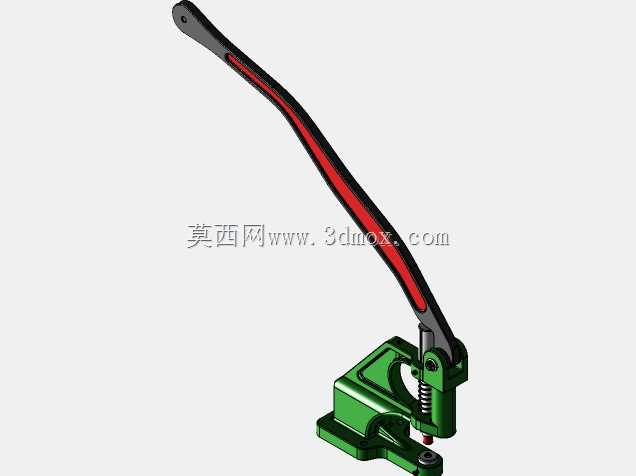

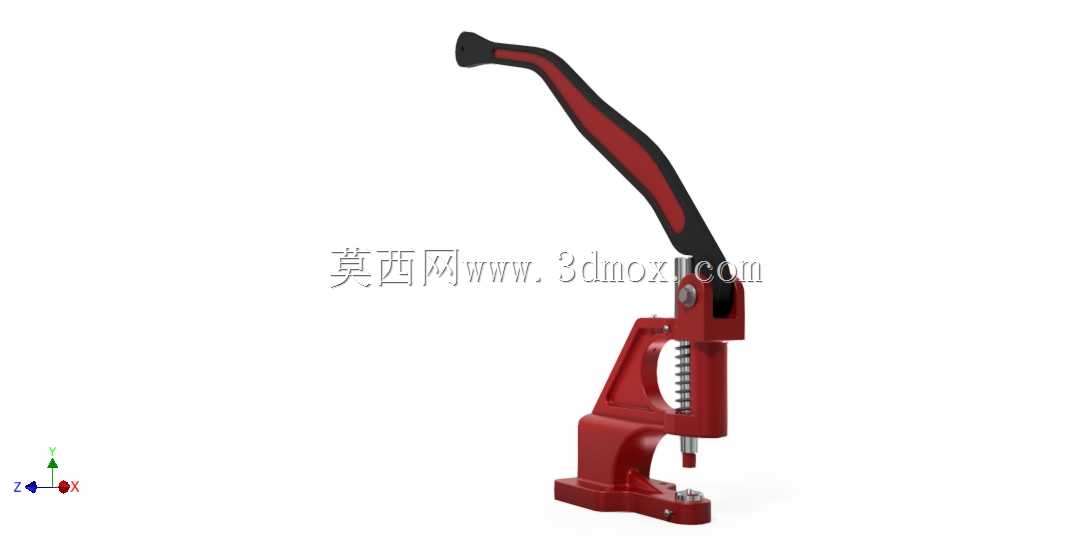

这款手动杠杆式压装设备，主要面向小批量五金加工、皮具加工、广告物料制作、电子元器件小零件压合场景，替代纯手工作业的敲击压装模式，降低操作人员劳动强度，同时保证压装点位的受力一致性，避免手工敲击带来的零件偏斜、压装深度不均问题。从结构设计逻辑来看，设备采用单立柱C型开口机架，整体为铸铁一体式铸造基座，机架背部做了三角形加强筋结构，抵消压装作业时的机架形变，保证压头垂直向下的运动精度，C型开口的作业空间预留足够，可容纳不同高度的工装治具放置，适配不同尺寸的待加工工件。操作端采用长力臂杠杆手柄，手柄外层包覆防滑橡塑套，贴合人手握持的弧度，杠杆支点位置做了耐磨衬套镶嵌，长期反复扳动不会出现轴孔磨损松旷，杠杆与压头的连接部位设置了复位压簧，松开手柄后压头可自动回弹至初始位置，无需手动提拉复位，提升连续作业的操作效率。压头部位采用标准快换接口设计，可根据不同作业需求更换冲头、铆接头、冲孔头、压印头等不同工作端头，无需拆解主体结构即可完成端头切换，适配多工序小批量的柔性加工需求。设备底部预留了四个安装固定孔位，可直接通过螺栓锁紧在工作台面上，也可搭配减震垫直接放置在桌面使用，整体占地面积不足0.1平方米，无需外接气源、电源，完全依靠人力杠杆放大作用力，输出压力可满足直径5mm以下空心铆钉压合、薄铁皮冲孔、小五金件过盈压装的作业需求。设计过程中对杠杆力比做了反复校核，保证普通人单手扳动手柄即可输出足够压合力，同时不会因为力比过大导致操作时压头下行速度过快碰伤工件，手柄的运动行程做了限位设计，避免过度扳动导致压簧过载失效，压头的下行导向部位采用方形导轨结构，相比圆形导柱抗偏载能力更强，压装偏心工件时也不会出现卡滞、别劲的问题。机架的表面做了喷塑防锈处理，握持手柄的橡塑套做了人体工学弧度优化，长时间操作不会出现硌手、打滑的问题，设备整体重心落在基座中心位置，即使不做螺栓固定，常规压装作业时也不会出现倾翻风险。在实际产线应用中，这类手动压装设备常布置在装配流水线的末端工位，用于完成铭牌铆钉固定、小型塑胶壳卡扣压合、皮具五金件安装、线路板接插件压装等工序，相比气动、电动压装设备，它没有能耗、没有气源管路牵绊，可灵活移动布置，维护成本极低，仅需定期在铰接支点处加注少量润滑脂即可长期稳定使用，对于小型加工门店、试制车间、维修站点来说，这类设备的实用性远高于大型自动化压装设备，能够覆盖绝大多数小型零件的压装、铆接、冲孔作业需求。
