锥台带耳法兰式支撑固定基座结构

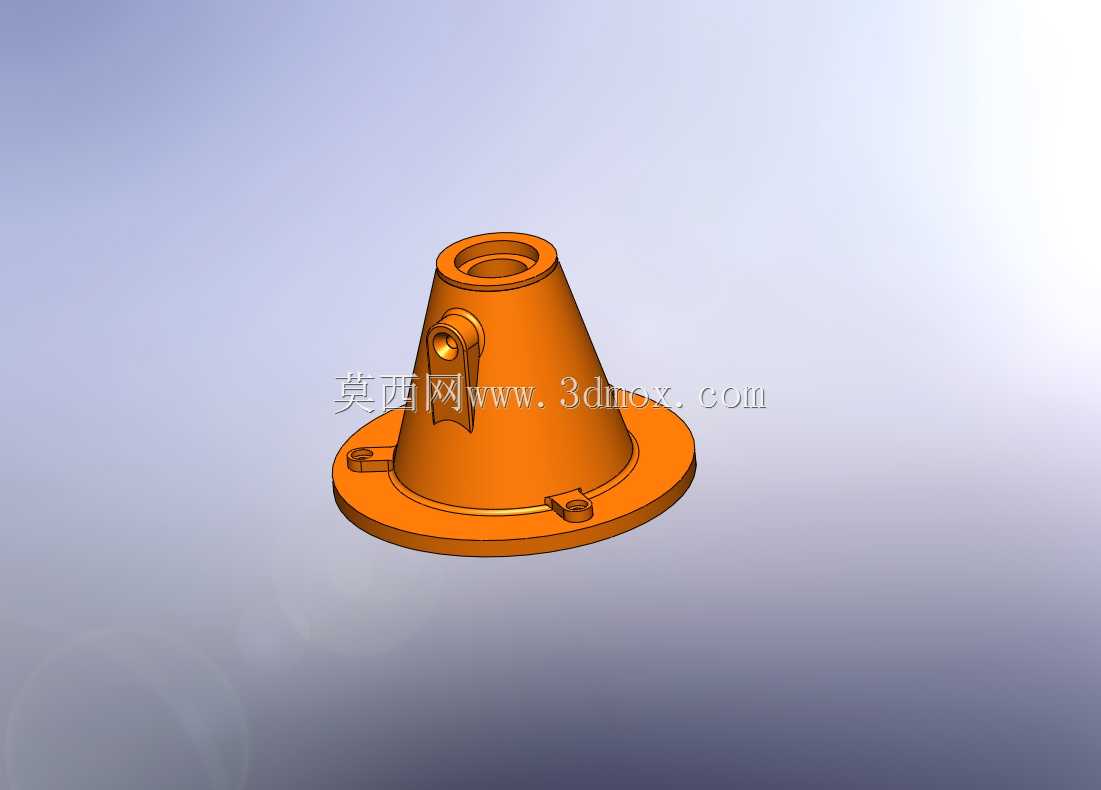

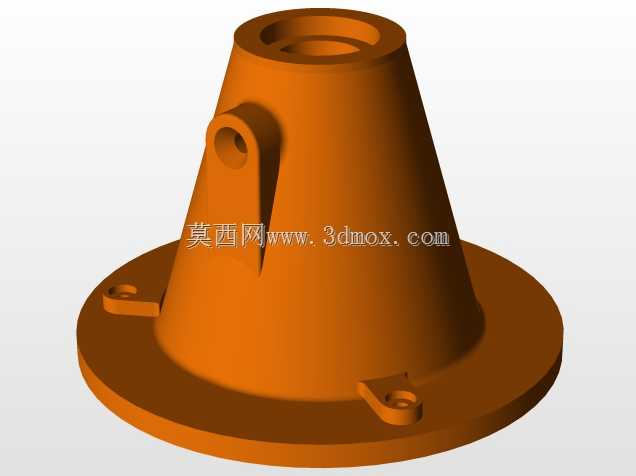

这类锥台带耳法兰式支撑基座，常应用在中小型立式设备的底部承重场景，比如小型物料输送管道的末端支撑、实验室小型反应装置的底部固定、户外轻型传感设备的安装基座等场景，核心作用是承接上部构件的垂直载荷，同时通过自身结构分散受力，避免上部构件直接与安装面接触造成的应力集中。从结构设计来看，主体采用上窄下宽的锥台构型，相比等径圆柱支撑结构，锥台的变截面设计能在保证上部连接尺寸适配的前提下，逐步扩大底部支撑跨度，提升整体抗倾覆能力，同时减少不必要的材料冗余，在同等承重要求下能降低构件自重。上部的中空腔体是为了适配上部构件的插入式连接，腔体内部的阶梯结构可以对插入的构件做轴向定位，避免安装时出现轴向窜动，侧面突出的带孔吊耳结构，既可以作为安装时的起吊着力点，方便基座的转运与对位安装，也能在安装完成后穿装侧向固定拉杆，抵消上部设备运行时产生的水平侧向力，比如带振动的小型风机安装时，侧向拉杆配合吊耳固定能大幅降低振动带来的连接松动风险。底部的圆形法兰盘上均匀分布三个带安装孔的凸台，凸台做了局部加厚处理，安装时螺栓穿过凸台孔与安装面锁紧，凸台结构能让螺栓锁紧力集中在连接点位，避免法兰盘整体受锁紧力产生形变，同时三个安装点的布局相比四点安装，对安装面的平面度公差要求更低，在现场安装面存在轻微不平整的情况下，也能保证三个点位完全贴合锁紧，不会出现虚接问题。设计时需要注意，锥台与法兰盘的衔接处做了大圆角过渡，避免直角衔接带来的应力集中问题，在承受上部冲击载荷时，圆角过渡能将应力均匀分散到锥台壁与法兰盘上，减少衔接处开裂的风险；侧面吊耳与锥台外壁之间加设了加强筋，从吊耳底部延伸至锥台中下部，当吊耳承受起吊拉力或者侧向拉杆拉力时，加强筋能将力传导至整个锥台壁，避免吊耳根部因应力集中出现断裂。安装边界方面，底部法兰盘的外径决定了安装时需要预留的最小平面空间，三个安装凸台的孔位中心距需要与安装面的预埋螺栓点位完全匹配，上部中空腔体的内径尺寸要与上部插入构件的外径做间隙配合，间隙量控制在0.1-0.2mm之间，既方便安装对位，也能避免间隙过大导致上部构件晃动；侧面吊耳的孔位中心高度，要匹配侧向拉杆的安装高度，保证拉杆受力时处于水平状态，避免产生额外的垂直分力影响基座的承重稳定性。这类基座在实际使用中，通常采用铸铁一体铸造成型，也可根据使用场景选用铝合金或者工程塑料材质，铸造成型后需要对上部腔体的配合面、底部法兰的安装贴合面做机加工处理，保证配合精度与安装平面度，满足不同工况下的使用要求。
