排线导线分线剥离工装夹具结构

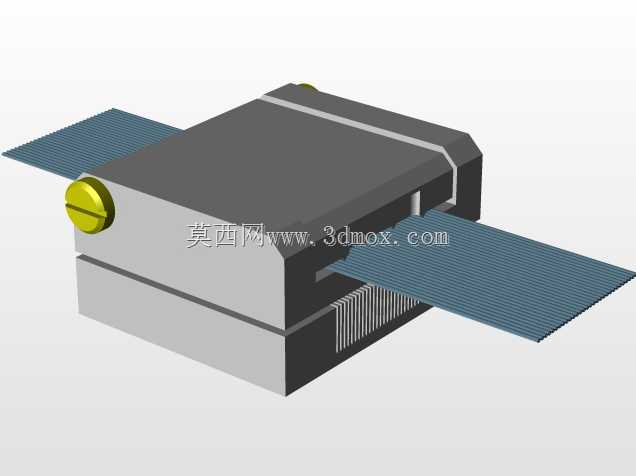

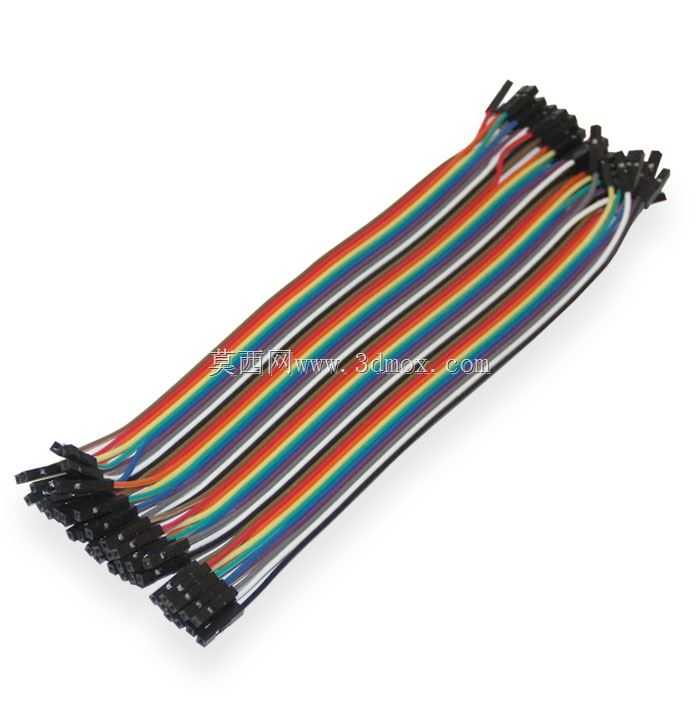

在消费电子、汽车线束、工控设备的线束加工环节，排线的芯线分离是高频且易出现加工误差的工序，传统手工分线不仅效率低下，还容易出现芯线划伤、分线间距不一致、绝缘层破损等问题，直接影响后续压接、焊接工序的良率，这款分线工装正是针对这类加工痛点设计的专用作业治具。从结构设计来看，该工装采用台式基座布局，整体安装边界适配常规流水线作业台的工位空间，基座底部预留了工装固定的安装孔位，可直接通过螺栓固定在作业台面，也可搭配防滑脚垫放置在台面上使用，整体重心集中在下部基座，作业过程中不会出现偏移晃动。上部的分线工位设置了多道平行的分线导向槽，槽体的宽度根据常规排线的芯线间距做了梯度适配，可覆盖常用规格的FFC排线、多股并排绝缘导线的分线需求，作业时只需将排线端部对齐导向槽入口，推动排线沿槽体进给，即可将粘连的并排芯线均匀分离，槽体边缘做了圆角钝化处理，避免进给过程中划伤芯线绝缘层。工装两侧设置的旋钮式调节结构，可根据不同排线的厚度调整上部压合件的压紧间隙，既保证排线进给过程中不会出现翘起移位，又不会因压力过大压伤芯线，压合件的接触面贴有防滑耐磨的柔性垫层，长期使用也不会出现磨损排线表面的问题。基座前部设置的梳齿状定位结构，可在分线完成后对芯线端部做初步整理，让分离后的芯线保持平行等距的状态，方便后续的剥线、端子压接作业，不需要操作人员二次整理芯线，能有效缩短单根排线的加工时长。设计过程中充分考虑了作业人员的操作习惯，分线工位的高度设置在操作人员自然坐姿的手部操作舒适区间，导向槽的入口做了扩口导向设计，操作人员不需要刻意对齐即可快速将排线送入槽内，降低操作的熟练度要求，新员工经过简单培训即可上手作业。工装的所有外露结构件都做了倒角处理，没有尖锐棱角，避免作业过程中划伤操作人员，整体结构没有复杂的传动部件，日常维护只需要定期清理槽内残留的线屑、检查调节旋钮的锁紧状态即可，不需要复杂的保养流程，适配线束加工车间长时间、高频次的作业需求，可有效替代传统的手工分线作业，提升线束加工的一致性与作业效率。
