手动台式切管工装结构设计展示

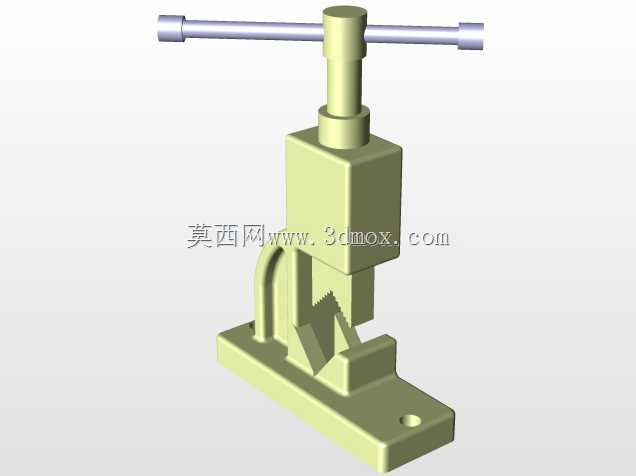

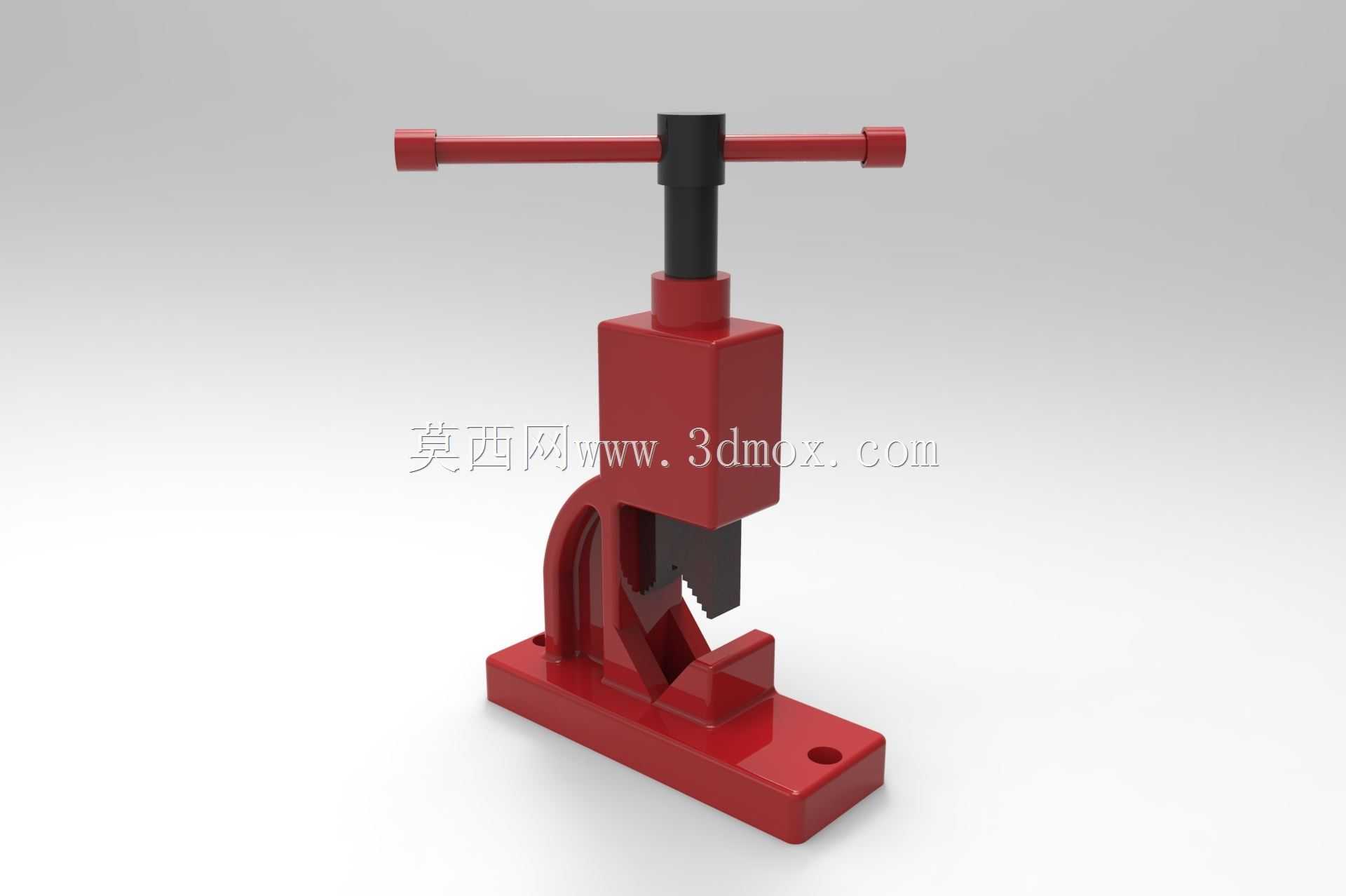

这款手动台式切管工装，主要面向小规格金属管材、硬质塑料管材的现场截断作业场景，常见于水电安装现场的管路预制、小型五金维修工位的管材裁切、教学实训车间的基础加工作业，无需外接动力源，完全依靠手动操作即可完成管材切断工序，适合无供电条件的户外作业场景，也适合小批量多批次的零散管材加工需求，相比大型电动切管设备，它的占地空间极小，部署灵活，不需要复杂的安装调试流程。从功能结构来看，它采用T型手摇丝杠作为动力输入结构，操作人员转动横向手柄即可带动丝杠垂直进给，丝杠下端连接楔形切刀，切刀配合底座上的V型定位槽，能够将管材牢牢限制在裁切位置，避免裁切过程中管材移位导致的切口歪斜。底座采用一体式铸造结构，两侧预留安装孔位，可通过螺栓固定在工作台面或者临时支架上，安装孔的中心距适配常规钳工台的预留孔位，不需要额外打孔改造工作台。设计过程中，将受力集中的刀架支撑部位做了加厚圆弧过渡处理，避免手动进给时受力过大导致结构开裂，丝杠与上部导向套采用间隙配合，保证进给过程顺滑无卡滞，同时预留了足够的行程空间，可适配最大外径20mm以内的管材裁切需求，切刀采用可拆卸式设计，刀刃磨损后可快速更换，不需要拆解整个工装主体。V型定位槽的角度设计为90度，能够兼容圆形管材、小规格方形型材的定位需求，裁切时管材的受力点集中在切刀刀刃与V型槽的支撑棱上，保证切口平整无明显毛刺，减少后续管口打磨的工作量。整体结构没有复杂的传动部件，日常维护仅需要定期在丝杠螺纹部位涂抹润滑脂即可，故障率极低，适合对设备可靠性要求高、维护条件有限的作业场景。操作时只需要将待裁切管材放入V型槽，对准裁切位置后匀速转动T型手柄，直到切刀完全切断管材即可，操作门槛极低，不需要专业的设备操作培训，普通作业人员经过简单说明即可上手使用。
