机加工手动夹紧台虎钳结构设计

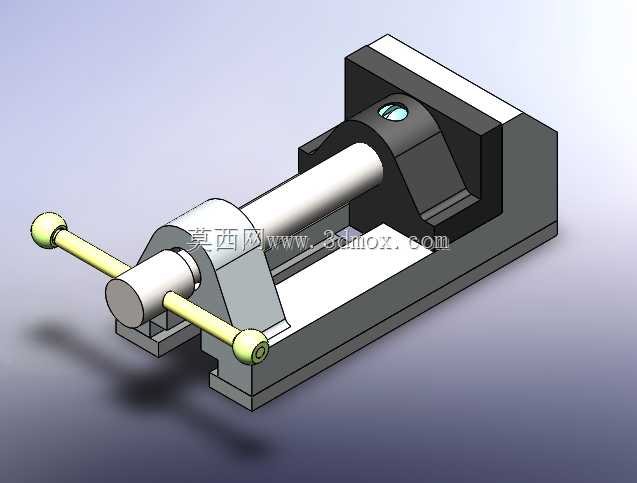

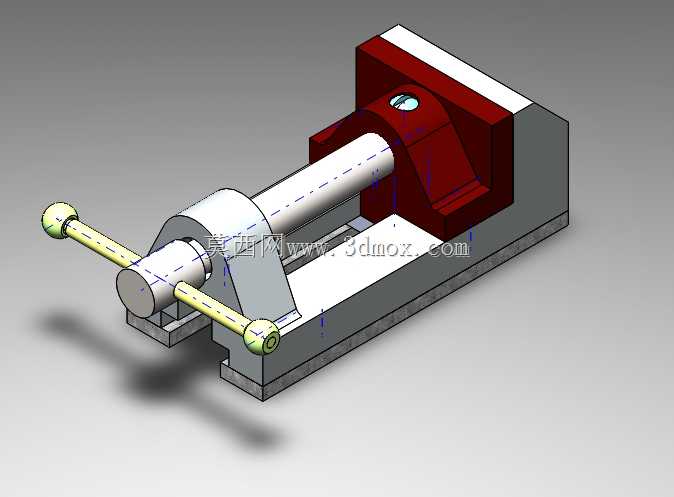

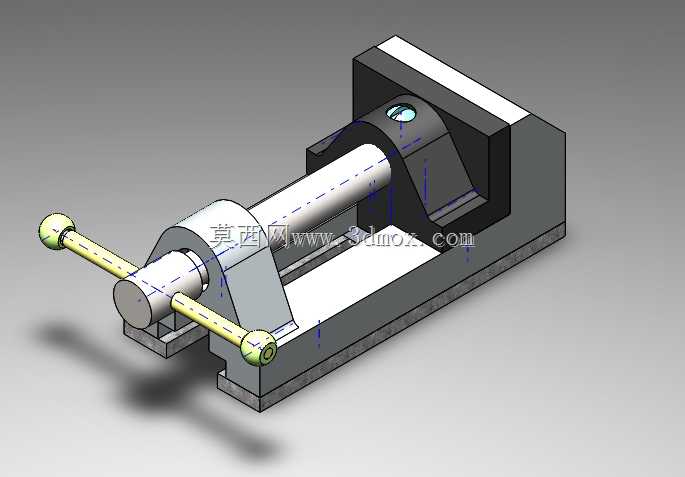

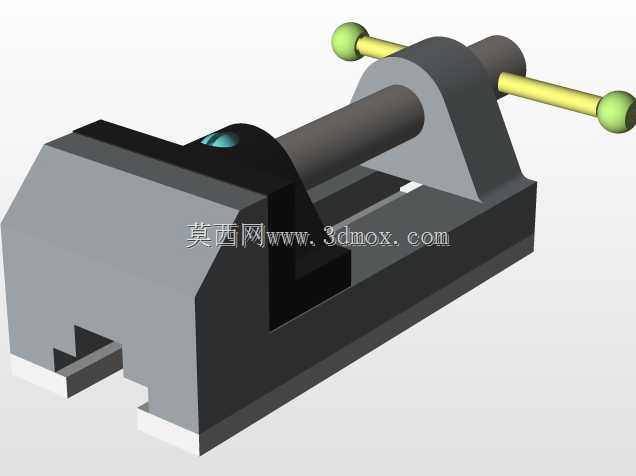

这款手动夹紧虎钳主要面向钳工修配、小型零件铣削钻削工位的装夹需求，在小型机加工车间、模具修配工位、职业院校实训场地都有广泛的应用场景，能够完成方形、圆柱形异形小零件的刚性装夹，避免加工过程中工件位移导致的尺寸超差问题。从功能特性来看，该虎钳采用丝杠副传动实现活动钳身的进给，配合固定钳身的V型与平面结合的夹持面，既可以装夹规则的方形坯料，也能适配轴类零件的周向装夹需求，操作手柄采用加长力臂设计，操作人员无需借助加力杆即可输出足够的夹紧力，满足轻载切削的装夹刚度要求。设计过程中优先考虑了钳身的刚性冗余，固定钳身与底座采用一体化的L型承载结构，避免长期受力后出现钳口外翻的变形问题，活动钳身与底座导轨采用间隙配合的滑动导向结构，导轨面预留了润滑脂存储槽，长期使用后可通过定期注油减少滑动面的磨损，维持钳身进给的直线度，保证夹持面的平行度误差控制在装夹精度允许范围内。从安装边界来看，该虎钳底座预留了四个螺栓安装沉孔，可直接固定在标准钳工工作台或者小型铣床、钻床的工作台上，安装孔位的间距适配常规小型加工设备的T型槽间距，无需额外制作过渡转接板即可完成安装固定；钳身整体的开合行程覆盖常规小型零件的装夹尺寸范围，钳口高度适配常见的小型坯料装夹高度，装夹过程中不会出现工件悬空或者钳口干涉刀具的问题。结构设计上，丝杠端部采用了推力轴承承载结构，夹紧过程中产生的轴向力直接通过轴承传递到固定钳身，避免丝杠螺纹长期受单侧轴向力出现磨损过快的问题，活动钳身与丝杠的连接部位采用间隙可调的连接结构，长期使用出现磨损间隙后，可通过调整锁紧螺母消除配合间隙，维持夹紧动作的传动精度。钳口部位采用可更换的淬硬钳口板设计，钳口板表面加工有交叉防滑齿纹，夹紧时能够增大与工件表面的摩擦力，避免大切削力下工件出现打滑位移，当钳口齿纹磨损后，只需松开固定螺钉即可更换新的钳口板，无需整体更换钳身，降低了日常使用的维护成本。整体结构没有冗余的复杂零件，所有传动部件都暴露在易维护的位置，日常清理切屑、加注润滑脂都十分便捷，适合生产现场高频次的装夹操作使用。
