立式承压气液分离过滤罐体结构设计

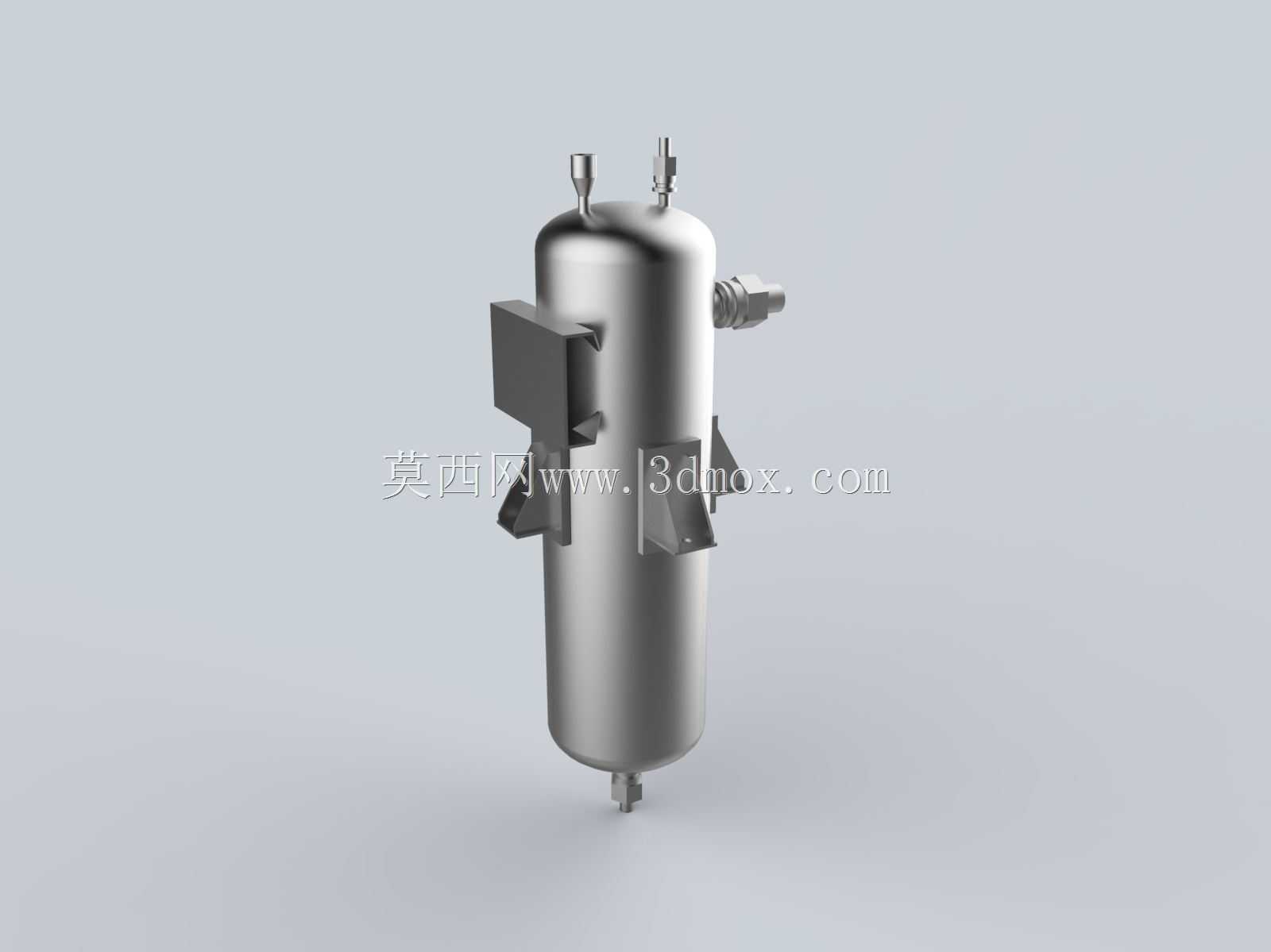

在化工流体输送、压缩空气净化、制冷系统冷媒循环这类工况里，管路中夹带的液滴、固体杂质如果不提前分离拦截，很容易造成下游阀门卡涩、换热面结垢堵塞、压缩机叶轮液击损坏，这类立式承压过滤分离罐就是针对这类痛点设计的核心管路辅件。从结构设计逻辑来看，罐体采用立式圆柱承压壳结构，上下采用标准椭圆封头，相比平顶结构能更好分散内部压力带来的应力集中，适合0.6-1.6MPa的常规中低压管路工况，筒体的长径比控制在3:1左右，既保证内部气液分离有足够的沉降空间，又不会因为过高造成安装空间浪费、支撑结构负载过大。罐体侧面预留的侧装接口是待处理介质的进料口，介质切向进入罐体内部后，会依托离心力先把大粒径液滴甩到筒壁，顺着内壁流到罐体底部的积液区，顶部的两个小接口分别是净化后介质的出口和排气/压力表取压口，底部的小接口则是定期排污排液的出口，日常维护时不需要拆解罐体，只需要打开底部阀门就能排出沉积的积液和杂质。罐体侧壁焊接的三组支撑鞍座是安装固定的核心结构，设计时特意把支撑位置设置在筒体重心偏下1/3处，避免满液状态下罐体出现倾覆风险，支撑座上预留的螺栓孔可以直接和预制的钢架基础通过螺栓锁紧，不需要额外做焊接固定，方便后期检修移位。侧面突出的方形安装座是用来外置液位传感器或者压差变送器的，不需要在筒体上额外开孔焊接，减少了筒体的焊缝泄漏点，安装座的平面度控制在0.1mm以内，能保证传感器安装后的密封性能。这类罐体的内部通常会搭配丝网除沫层或者折叠滤芯，针对不同工况的过滤精度需求可以灵活更换内件，外部接口全部采用标准法兰连接，和常规工业管路的法兰尺寸完全匹配，不需要单独定制转接头。做三维结构设计的时候，特意把所有焊缝位置做了应力释放的圆角过渡，避免承压状态下焊缝位置出现应力开裂，筒体壁厚根据承压等级做了等强度设计，在满足强度要求的前提下尽可能控制整体重量，降低安装时的吊装负载。安装边界上，罐体周围需要预留至少300mm的操作空间，方便后期更换内件、开关排污阀门，顶部接口上方要预留足够的管路安装空间，避免和厂房顶部的管线桥架出现干涉，底部排污口下方要预留接液槽的位置，避免排污时介质泄漏污染地面。
