双罐移动式水过滤处理装置结构设计

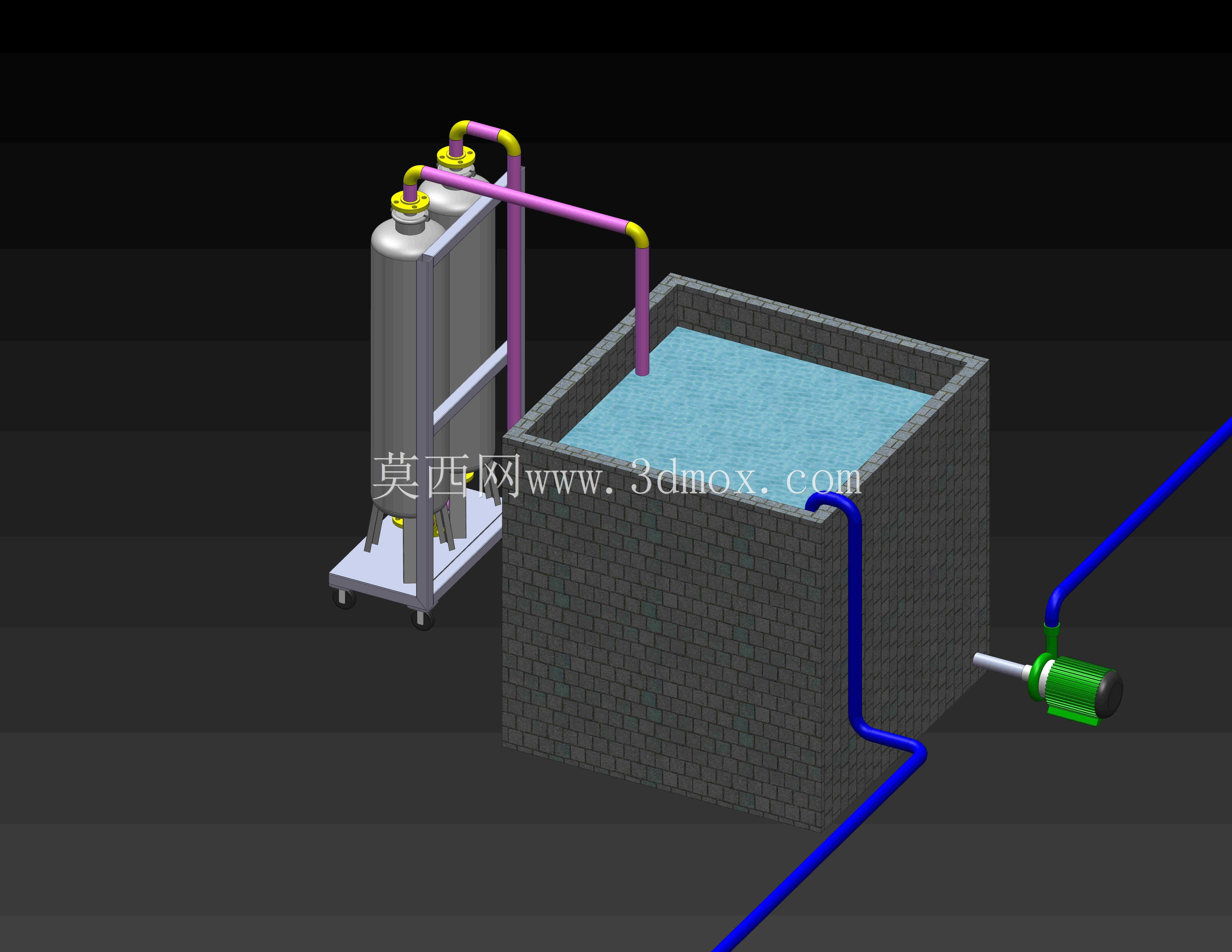

这套双罐结构的水过滤装置，主要面向中小型净水处理场景、临时供水净化点位、实验室循环水预处理以及小型工业生产用水的初级过滤需求，可适配不同进水水质的分级过滤要求，通过罐内分层填充的不同滤料实现逐级截留净化。从结构设计逻辑来看，采用双罐立式排布的方案，将承托框架与带刹车脚轮整合为一体式移动底座，既保证了立式罐体的安装稳定性，又能满足生产场景中灵活转场、就近布置的使用需求，无需做固定地基浇筑，降低现场安装的施工成本。

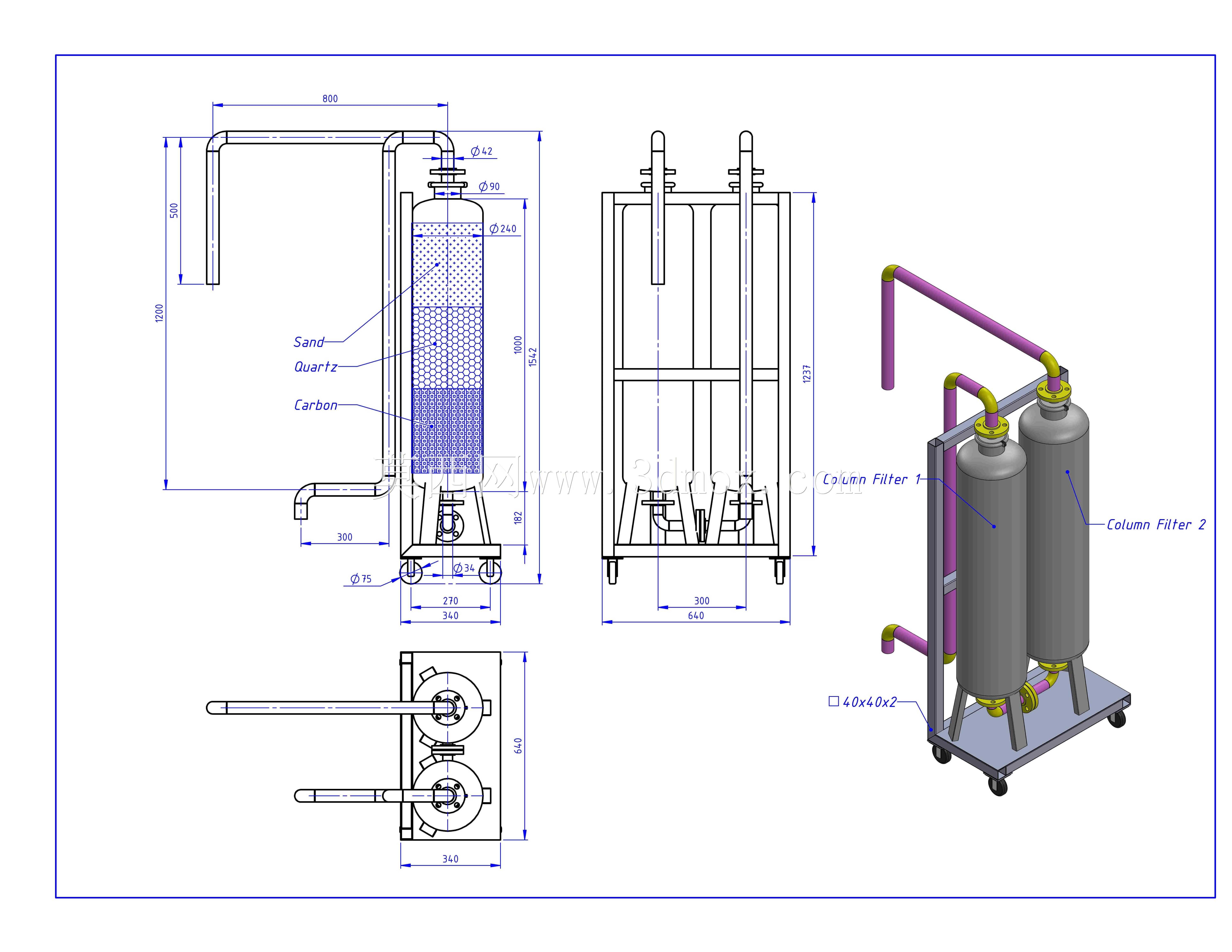

罐体内部采用分层填装滤料的结构，从进水端到出水端依次布置不同粒径、不同功能的滤料层，可根据实际处理水质需求更换填充材质，常规配置下可完成悬浮物截留、杂质吸附、异味去除等多重净化步骤，进出水管路采用侧部弯管排布，预留了标准的管路对接接口，可直接与现场供水管网、循环水系统快速接驳，无需额外做复杂的管路改道。

从安装边界尺寸来看，整套装置的底座宽度控制在700mm范围内，整体高度不超过1800mm，带脚轮的总高度预留了管路安装的操作空间，罐体直径、管路转弯半径都做了标准化的尺寸校核，既保证滤料有足够的填充高度来保障过滤接触时长，又控制了整体占地尺寸，适配狭小车间、临时供水点的空间限制。框架部分采用型材焊接结构，对两个罐体做了侧向限位固定，避免移动过程中罐体出现晃动偏移，底部脚轮选用带锁止结构的工业脚轮，移动到位后可锁定位置，防止运行过程中出现位移。

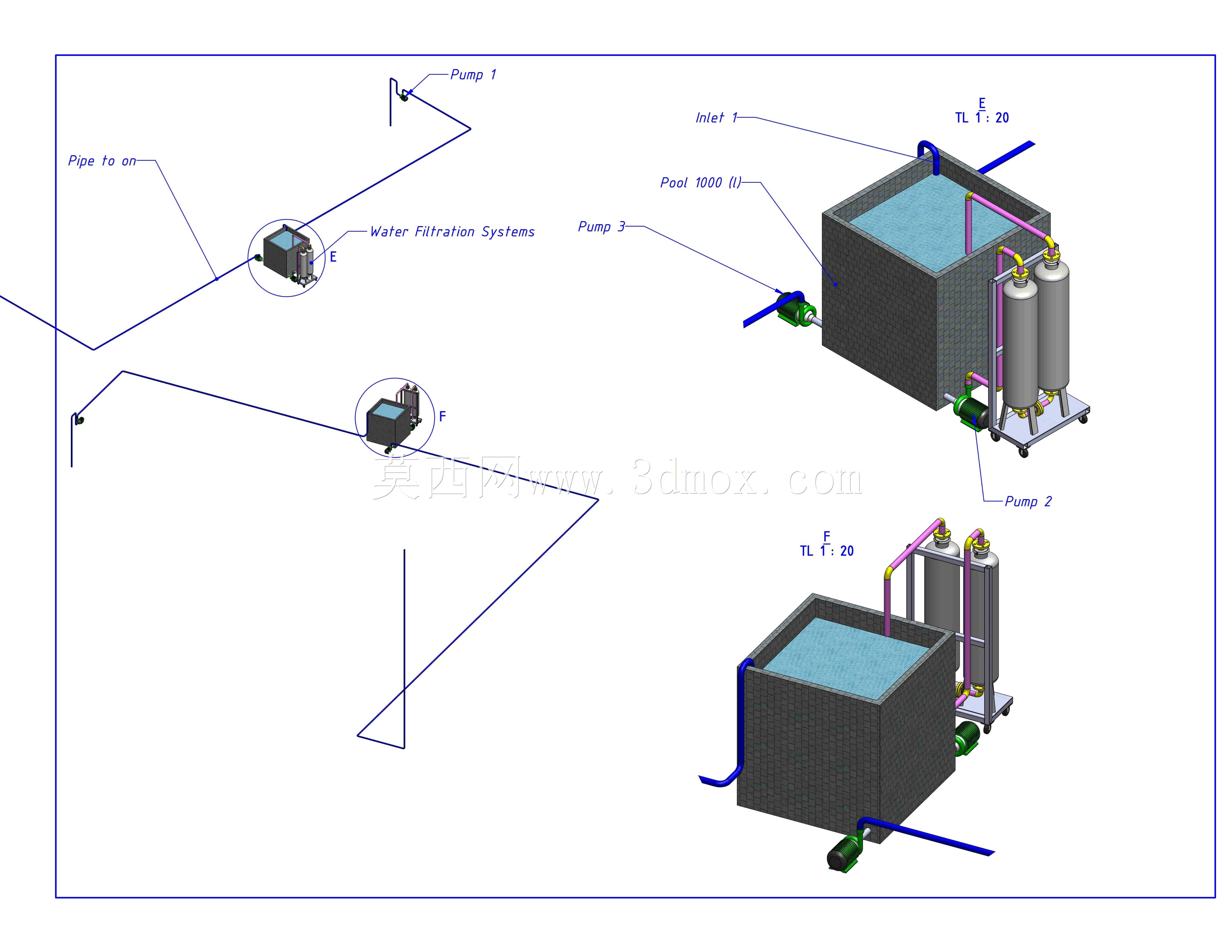

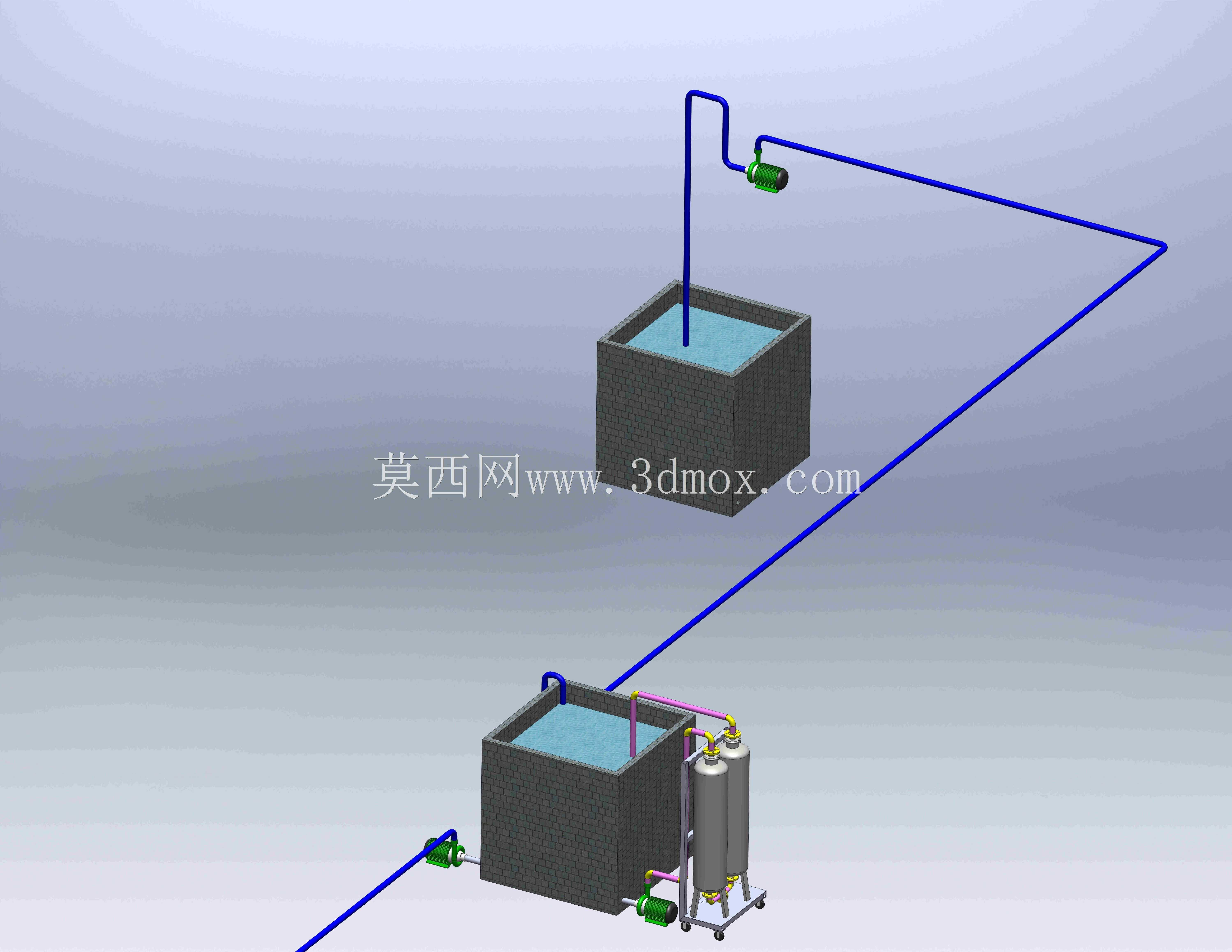

管路设计上采用上进下出的流向逻辑，进水弯管从罐体顶部接入，出水从罐体下部侧方引出，双罐之间通过连接管路可实现串联过滤模式，也可通过阀门切换实现单罐独立运行、反冲洗等操作，预留的阀门安装位可根据使用需求加装控制阀、压力表等监测配件，实时掌握过滤过程中的压力变化，判断滤料堵塞情况，及时安排反冲洗或滤料更换作业。整套结构没有冗余的复杂构件，所有外露部件都做了安装避让设计，日常维护时可直接拆卸罐体顶部的快开结构完成滤料更换，操作空间充足，不需要额外拆除周边其他构件，降低后期运维的操作难度。
