化工工艺用捕集器吹扫罐体结构设计

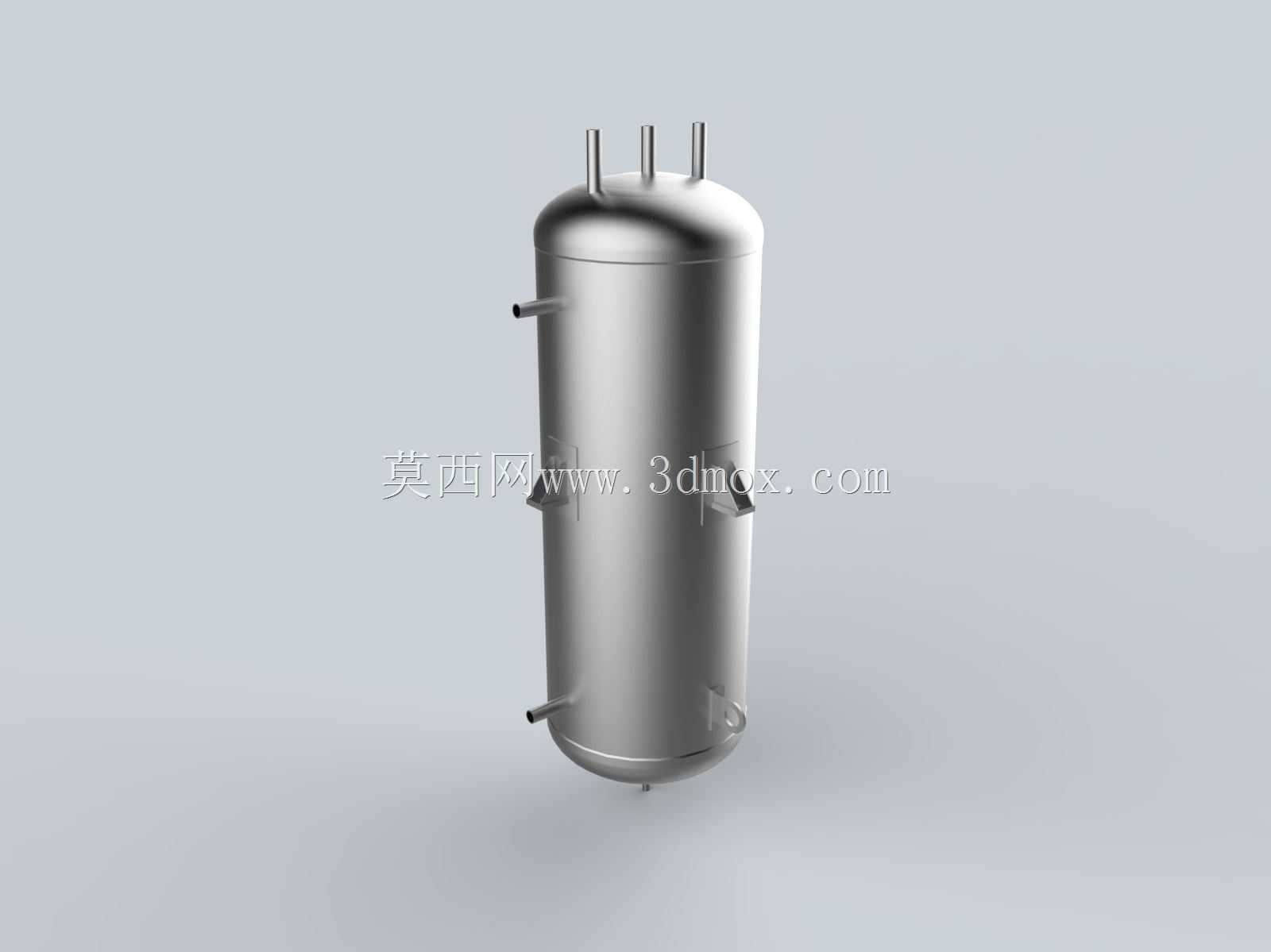

在精细化工、医药中间体生产的尾气处理、物料回收工段，这类带吹扫功能的捕集器是管路系统里的核心承压单元，日常运行中主要负责截留工艺气流里夹带的固体催化剂颗粒、未完全反应的粉体物料，避免下游阀门、换热设备出现堵塞磨损，配套的吹扫接口则用于设备停机清灰、滤芯再生作业，不用拆解罐体就能完成内部截留杂质的吹除，大幅缩短工段检修的停机时长。从结构设计逻辑来看，整体采用立式圆柱形承压罐体布局，顶部均匀布置三个工艺接口，分别对应工艺气进气、排气以及安全泄压附件的安装位，罐体侧部分层设置的径向接口，分别接入吹扫气源、差压检测元件以及排污管路，底部采用标准椭圆封头收束，预留的排净口可以完全排空罐内积液与吹扫落下的粉尘，避免物料残留造成的罐体腐蚀或者不同批次生产的交叉污染。建模过程中需要重点把控各接口的伸出长度与安装方位，所有侧伸接口的法兰端面都预留了足够的管路安装操作空间，不会出现阀门安装后与罐体外壁干涉的问题，罐体上焊接的支座结构匹配常规化工车间的钢架安装标高，支座的螺栓孔位间距按照通用化工设备安装规范设定，能直接适配多数现有工段的安装基础，不用额外做基础改造。设计时要注意罐体的长径比控制，既要保证内部有足够的沉降空间让气流夹带的大颗粒依靠重力自然沉降，减轻后续过滤元件的负载，也要控制整体高度不要超出车间常规的层间净高，避免设备进场安装时出现吊装困难。吹扫接口的位置特意设置在过滤元件的侧上方，吹扫气源进入后可以形成旋流扫过过滤元件的整个表面，不会出现吹扫死角，相比传统的直管吹扫结构，这种切向进气的吹扫设计能把清灰效率提升四成以上，同时减少吹扫气源的消耗量。罐体壁厚的取值按照常规中低压化工容器的设计规范设定，所有焊接位置的结构都做了圆滑过渡处理，避免应力集中造成的长期运行疲劳损伤，各接口的公称直径匹配常规化工管路的通用规格，选型时可以直接搭配标准的法兰、阀门配件，不用单独定制非标准管路件。
