FDM打印机封闭侧围保温外壳结构

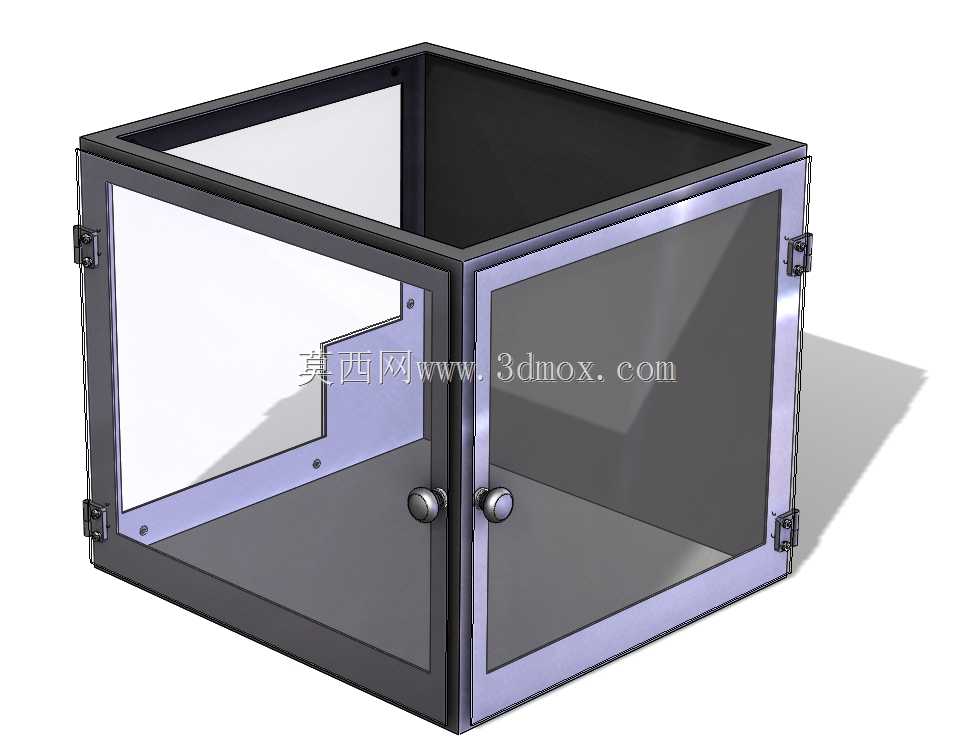

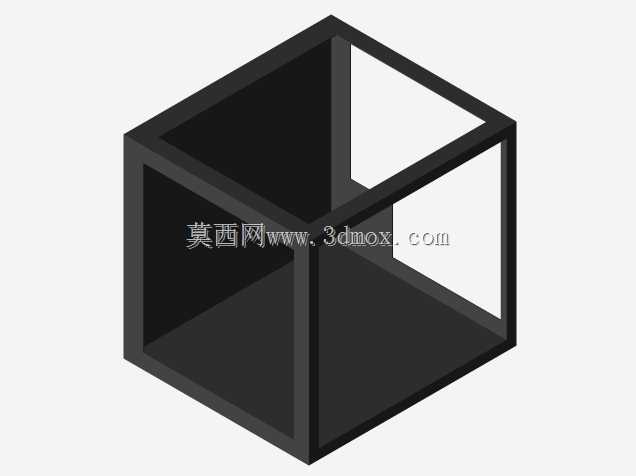

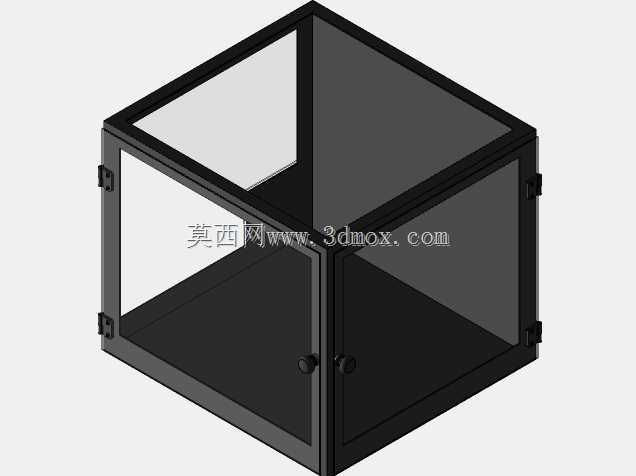

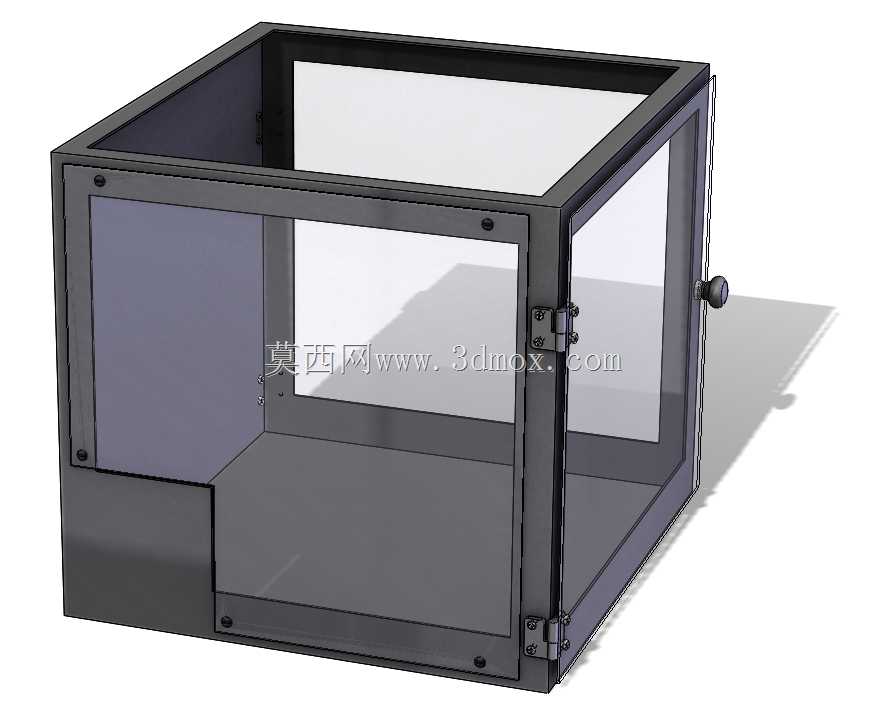

这套侧围结构是针对桌面级FDM熔融沉积成型设备做的配套封闭改造件，日常在小批量打样、工程塑料件试制场景里，不少使用者都会碰到ABS、PC这类材料打印时因为腔体温差过大，层间粘结力不足、边角翘曲脱层的问题，尤其是秋冬季节车间环境温度波动大的时候，翘曲问题会直接导致零件报废，反复调整平台温度、喷头高度都没法从根源上解决腔体散热过快的问题。设计这套侧围的时候，首先考虑的是和现有Solidoodle系列工作台框架的安装适配性，不需要改动设备原有金属框架的安装孔位，直接利用框架原有侧边的固定点位做卡扣式连接，三个侧面的板材边缘都做了折边限位结构，安装时直接卡入框架型材的卡槽内，配合侧边的快拆旋钮固定，不需要额外打胶或者加装复杂连接件，日常需要清理腔体、更换喷头的时候，只需要拧开侧面的旋钮就能快速拆下侧围板，不会影响设备的日常维护操作。板材选用透明亚克力材质，一方面是亚克力的导热系数低，能有效阻隔腔体内热量向外散逸，让打印过程中腔体内部温度保持在相对稳定的区间，减少因为外界气流直吹、环境温度骤变带来的模型冷却不均问题，从根源上降低翘曲变形的概率；另一方面透明材质可以让操作人员随时观察内部打印状态，不用拆开侧围就能查看层间粘结、耗材出料的情况，避免因为封闭结构遮挡视线导致的打印故障不能及时发现。三个侧围的拼接处都做了错位搭接结构，拼接缝隙控制在0.2mm以内，能减少热量从拼接缝隙处流失，同时不会因为热胀冷缩出现板材挤压变形的问题，侧围和设备顶部、底部平台的接触位置预留了3mm的缓冲间隙，适配不同批次设备框架的尺寸公差，不会出现安装时卡滞、装不上的情况。实际使用中，加装这套侧围之后，打印ABS材料时腔体内的温度能比开放状态稳定提升8-12℃，模型边角翘曲的报废率能降低七成以上，尤其是打印大尺寸薄壁件、结构件的时候，层间粘结强度也有明显提升，不会出现因为冷却过快导致的层间开裂问题。侧围上没有开设多余的通风孔，只在靠近设备电控箱的位置预留了窄缝用于线路走线，避免强对流空气直接吹到打印区域，同时也不会影响设备电控部分的散热，不会因为封闭结构导致电控元件温度过高出现故障。
