适配FDM工艺的带支撑多孔套筒结构设计

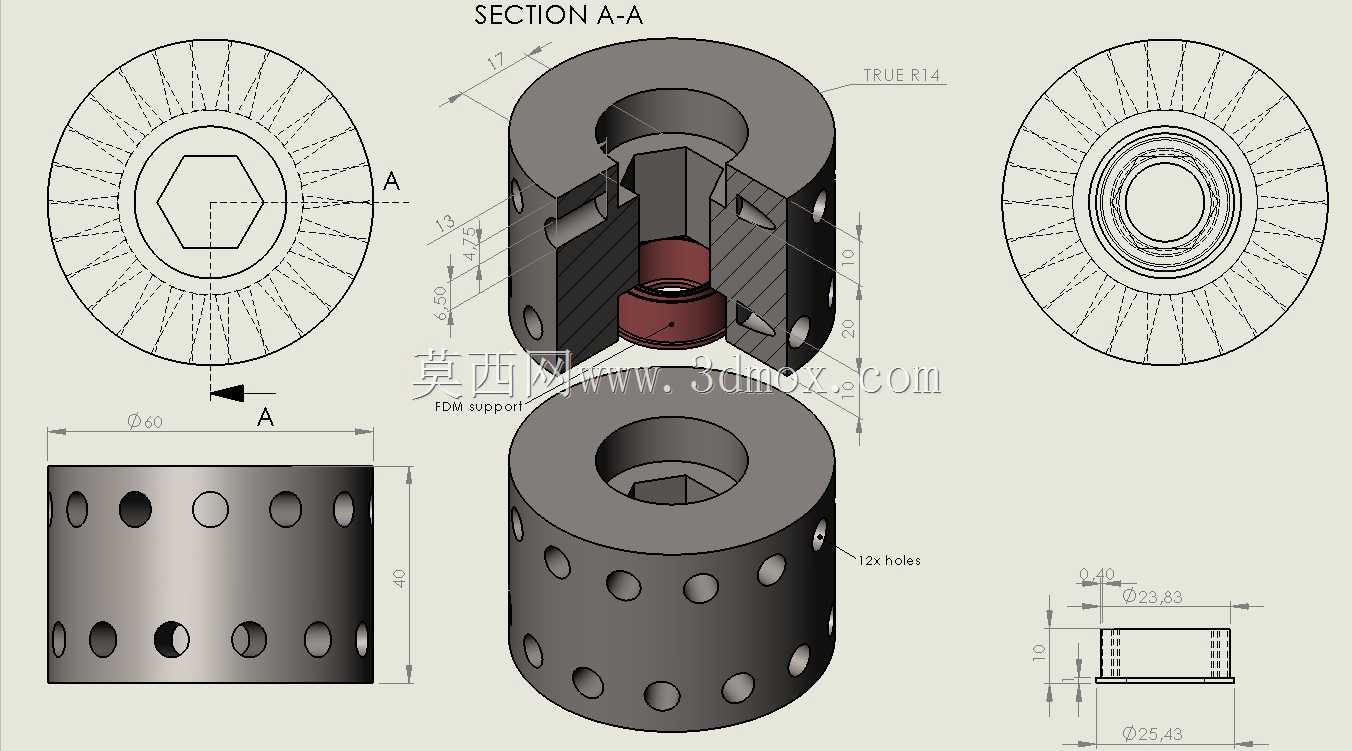

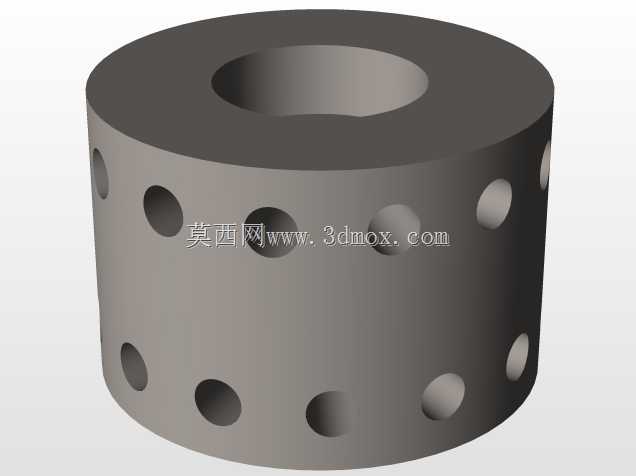

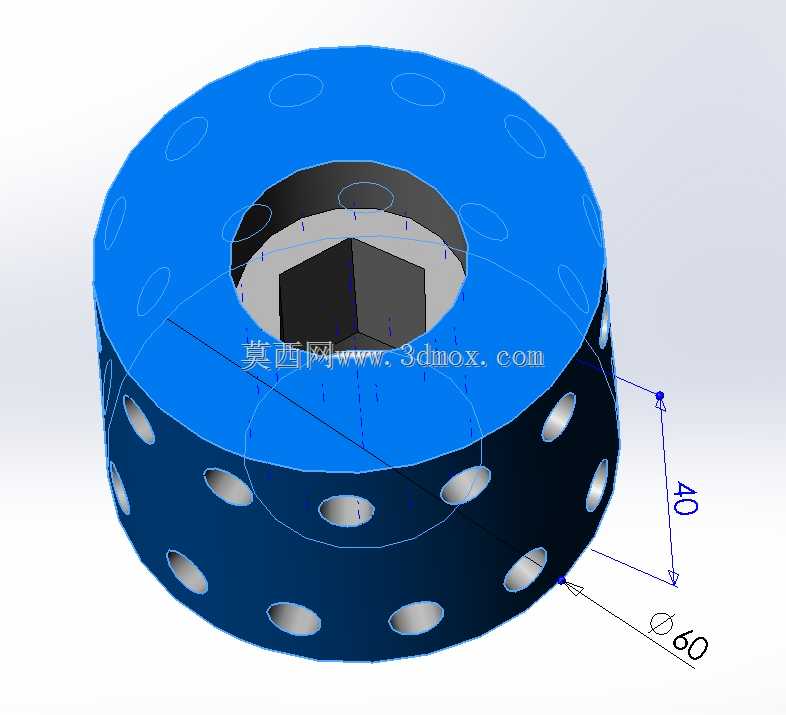

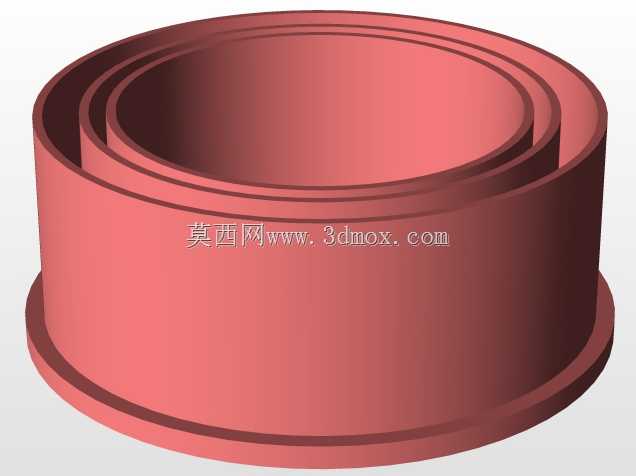

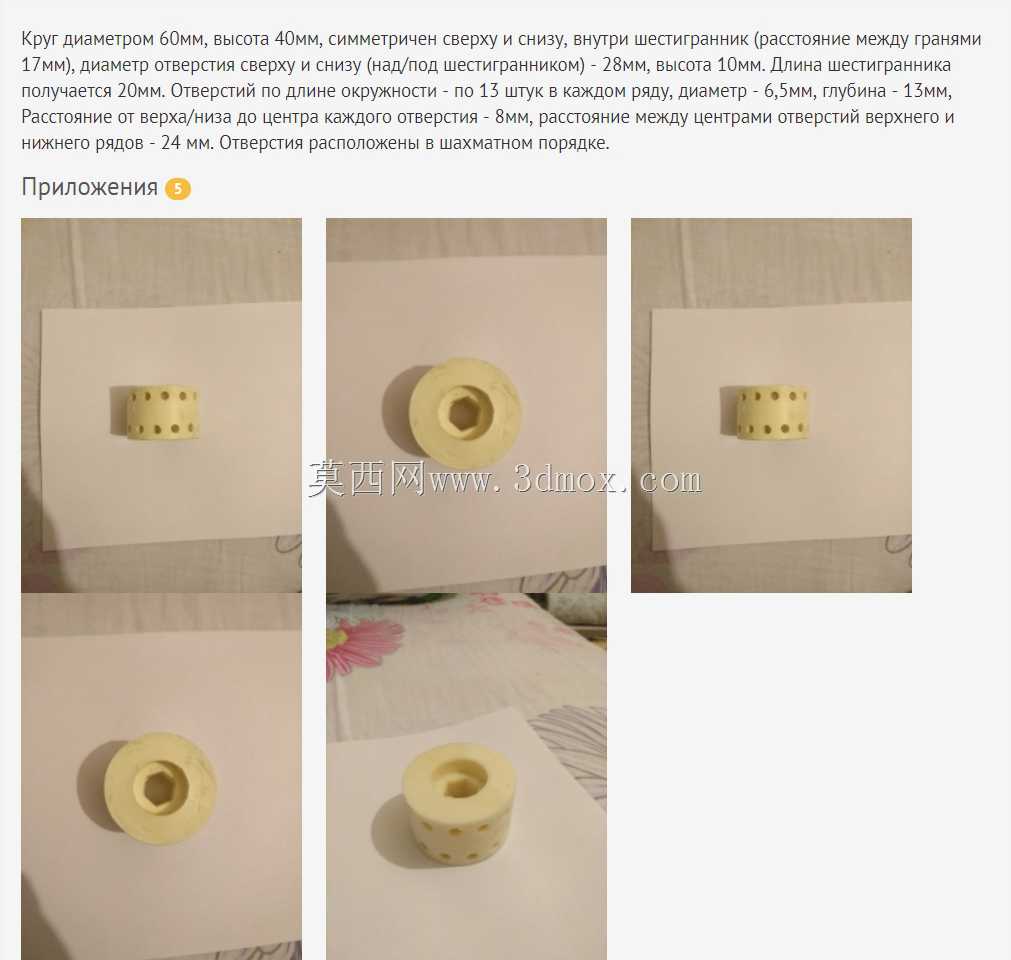

日常做桌面级FDM打印的结构件验证时，经常遇到带内部嵌套腔体的筒类零件打印失败的问题，要么是内腔悬空部位塌边，要么是支撑拆除后配合面精度达不到装配要求，这次的结构设计就是针对这类痛点做的适配优化。先从实际使用场景来说，这类带径向通孔的套筒结构，常用来做小型气动回路的分流衬套、桌面设备的转轴隔套，或是小载荷传动的定位衬套，外圆上的12个径向通孔既可以作为流体分流的过孔，也能作为销钉定位的安装位，还能在轻量化的同时保证筒壁的结构强度，避免实心筒件打印时的积料变形问题。设计时首先考虑的是FDM工艺的成型边界，针对0.4mm标准喷嘴的打印参数做了结构适配，内部的支撑结构不是后期添加的易拆除支撑，而是和主体一体成型的永久支撑，专门托住内部嵌套的台阶腔体，避免打印到内腔台阶位置时，悬空长度超过喷嘴搭桥极限导致的下垂变形，同时一体支撑不会在拆除时刮伤内腔配合面，保证中间嵌套的小零件能顺畅装入。结构上采用分体嵌套的组合形式，上下两个套筒对合后形成封闭的内腔，内腔一端做了内六角的止转结构，装入对应规格的六角嵌件后，能传递小扭矩，避免衬套和安装轴之间出现相对转动；外圆的通孔做了倒角处理，避免打印时孔口出现翘边毛刺，安装时也能引导销钉或者管路快速对位。尺寸边界上，整体外圆控制在常规桌面打印机的成型幅面内，总高度适配小尺寸打印平台的成型高度，不需要拆分零件就能一次打印完成，对合面的位置做了1.4mm的定位止口，两个套筒扣合后不会出现径向错位，保证外圆的同轴度。内部的台阶孔尺寸做了适配打印收缩率的补偿，常温下使用PLA或者PETG材料打印后，不需要二次打磨就能和配套的衬套形成间隙配合，径向通孔的直径统一，加工时不需要换参数就能一次成型，减少打印时的参数调整步骤。实际打印测试时，因为自带一体FDM支撑，不需要额外添加树状或者线性支撑，打印完成后只需要去除底部的 raft 就能直接装配，不会出现支撑残留导致的装配卡滞问题，外圆的多孔设计也让零件打印时的散热更均匀，避免大尺寸实心圆柱打印时出现的层间开裂问题，在小载荷的气动、手动工装场景下，完全能替代传统机加工的金属衬套，缩短小批量试制的周期。
