FDM双挤出机奇美拉热端安装结构

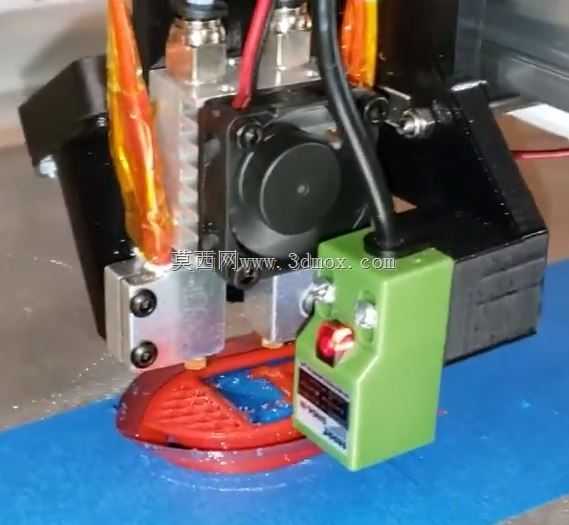

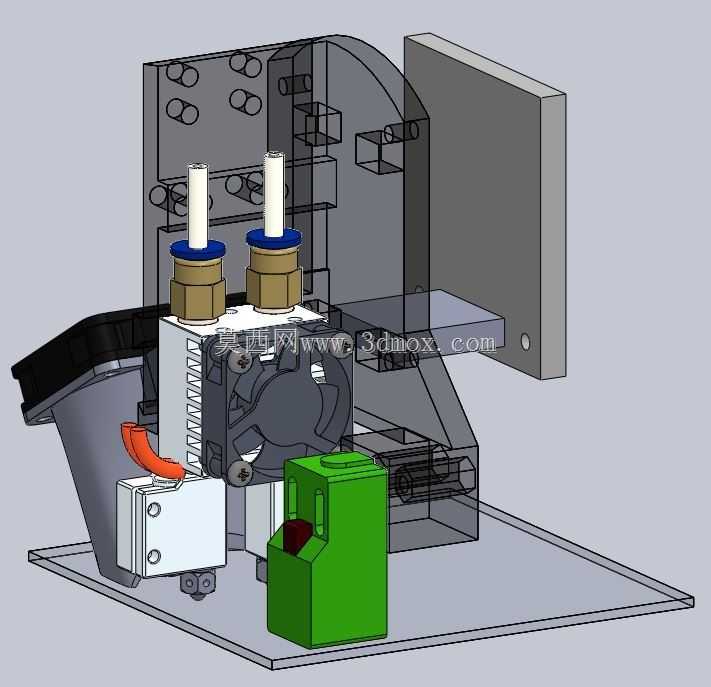

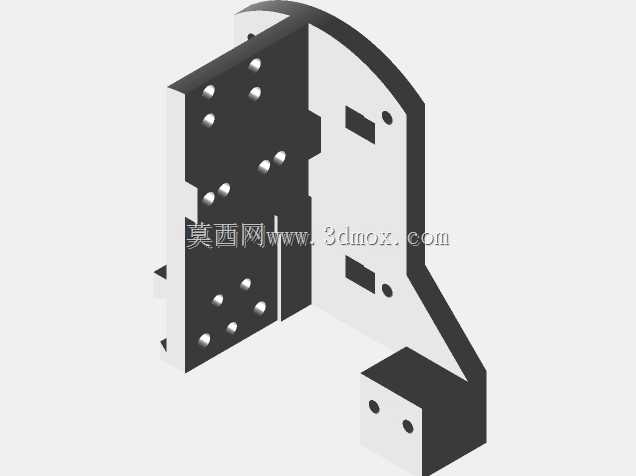

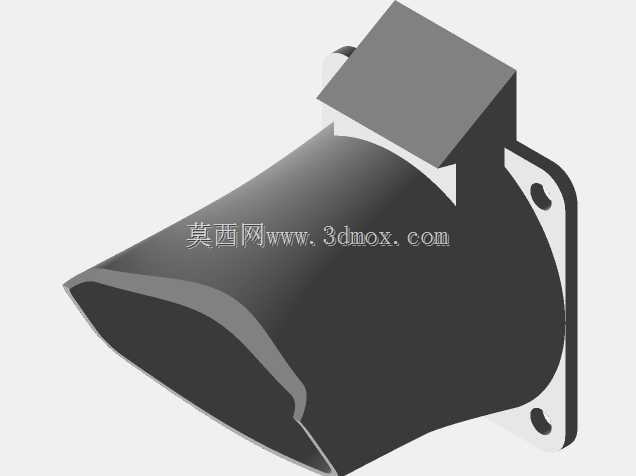

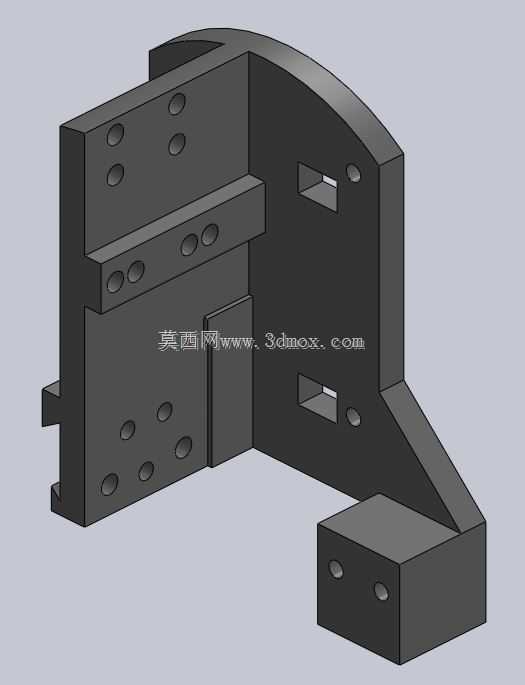

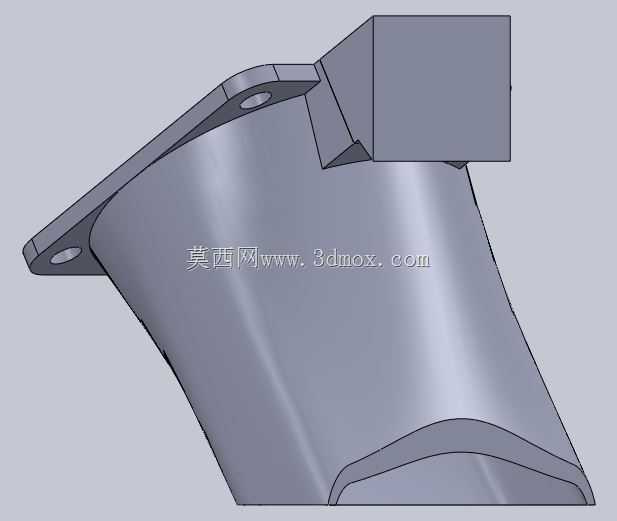

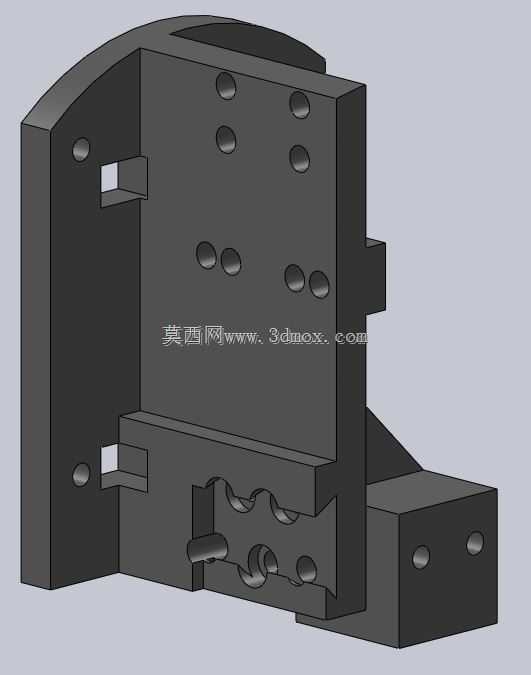

这套安装结构面向FDM熔融沉积成型设备的双耗材打印场景，适配奇美拉规格的双进一出热端，核心解决双挤出模式下热端固定、散热导流、走线排布的实际装配问题，可直接用于FT-6规格机型的热端改装或原厂替换装配。从实际使用场景来看，双挤出热端多用于双色打印、可溶性支撑打印工况，需要同时接入两路丝材送料路径，顶部预留的两个快插接头安装位，直接适配常规4mm外径的PTFE送料管，接头下方的铜质锁紧结构可保证送料过程中管路无窜动，避免远程送料时出现的丝材弯折、送料阻力突增问题。设计过程中优先考虑了安装边界的适配性，整体安装基座采用平板式固定逻辑，底部安装板的孔位完全匹配FT-6机型的X轴滑台安装点位，不需要额外对滑台结构进行打孔改造，热端本体通过侧方的两个锁紧螺丝固定在铝质散热块上，散热块侧面直接预留4010规格轴流风扇的安装螺孔，风扇与散热鳍片之间无额外遮挡，可保证散热风道直吹鳍片根部，避免热量向上传导导致送料段提前软化堵头。附带的风道结构采用侧向出风设计，出风口对准热端喷嘴下方的打印区域，可在耗材挤出后快速定向冷却，保证悬空结构打印时的成型精度，不过实际装配时需要注意，风道法兰的安装公差需要根据实际打印件的收缩率做轻微修配，若法兰与安装槽配合过紧，可对边缘做0.1-0.2mm的打磨修整，避免硬压导致风道变形遮挡出风路径。结构设计时特意规避了走线干涉问题，热端的加热棒、热敏电阻走线从散热块侧方的走线槽引出，顺着安装支架的侧边延伸至设备拖链位置，不会与X轴运动过程中的其他部件产生剐蹭，若采用无风道的直装风扇方案，走线空间会更加充裕，完全不会出现线束弯折、被运动部件磨损的问题。整体结构的安装高度经过匹配校准，热端喷嘴到安装板的垂直距离完全适配原有打印平台的调平行程，更换后不需要重新调整Z轴限位开关的触发位置，可直接沿用原有设备的调平参数开展打印作业，侧方的安装挡板可对散热风扇起到防护作用，避免打印过程中脱落的耗材丝卷入风扇扇叶造成故障。
