立式手动快速压紧拨动夹具结构设计

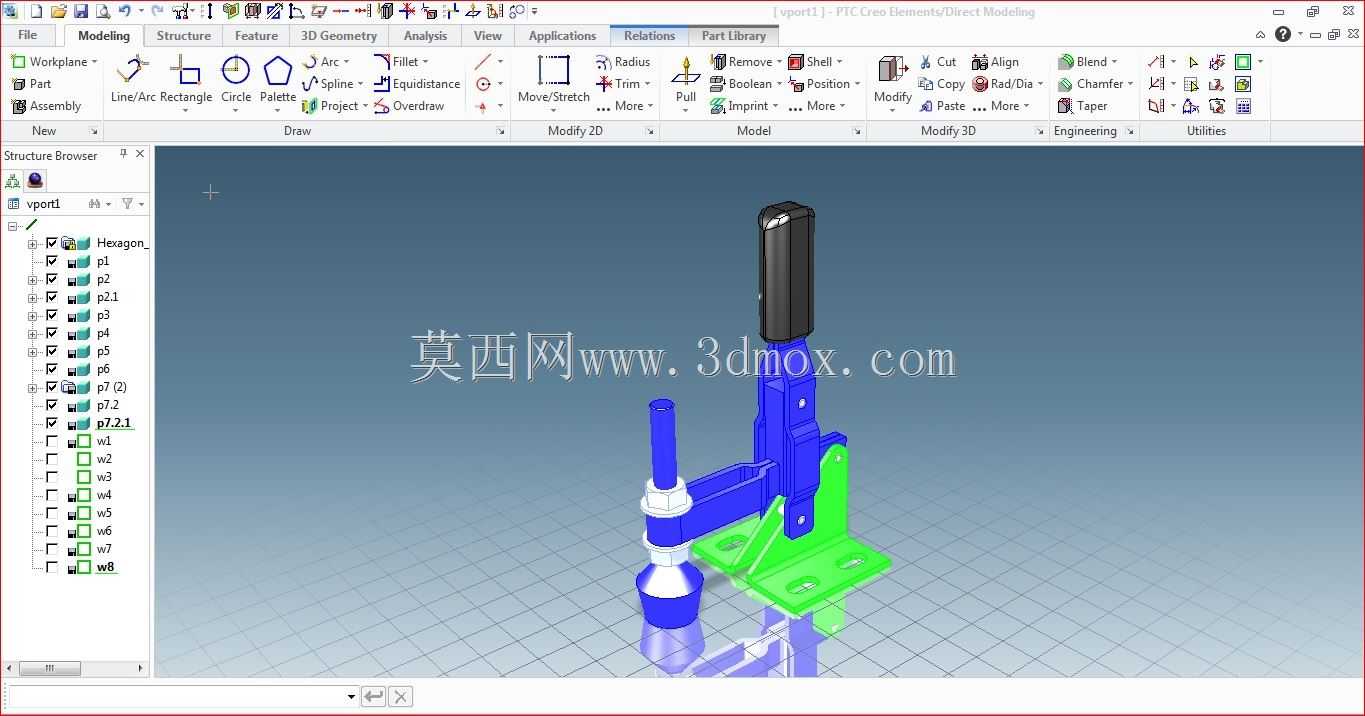

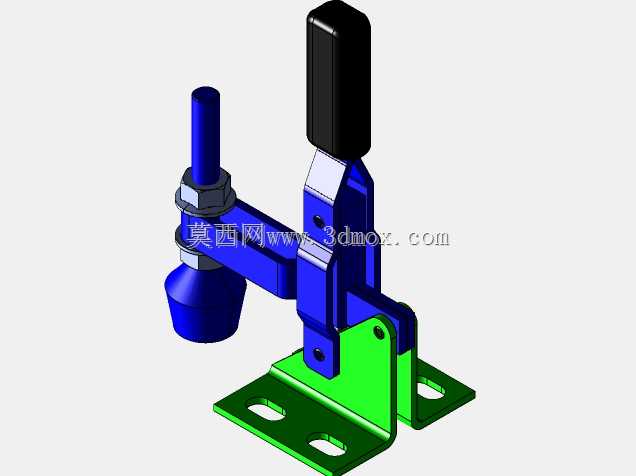

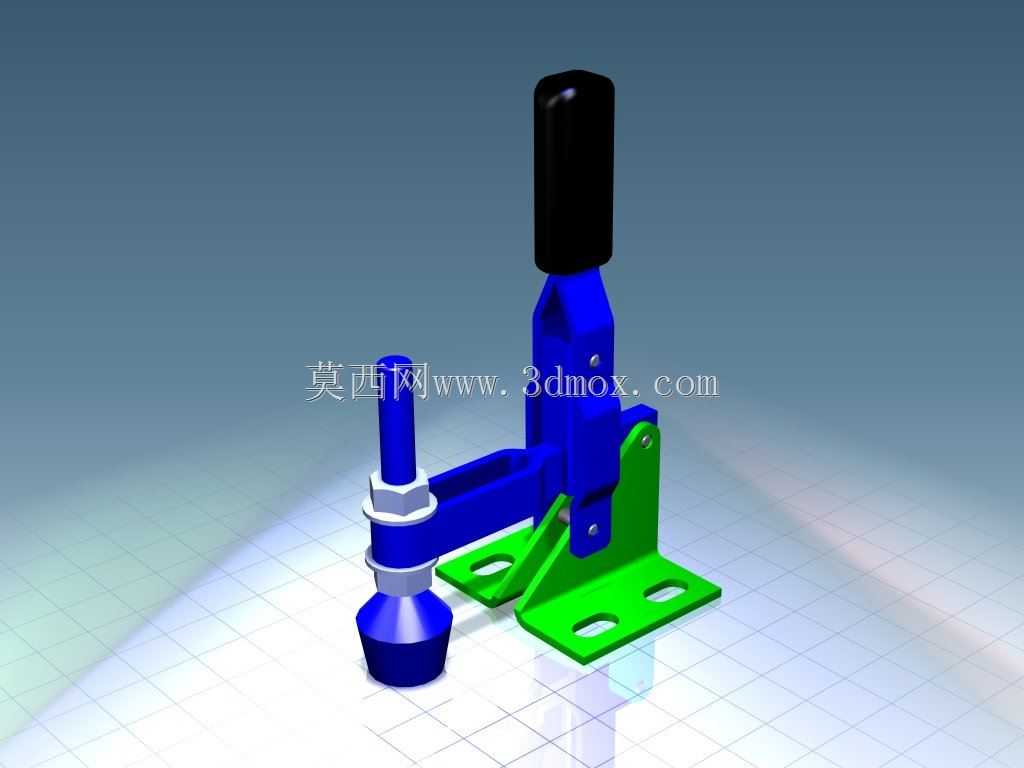

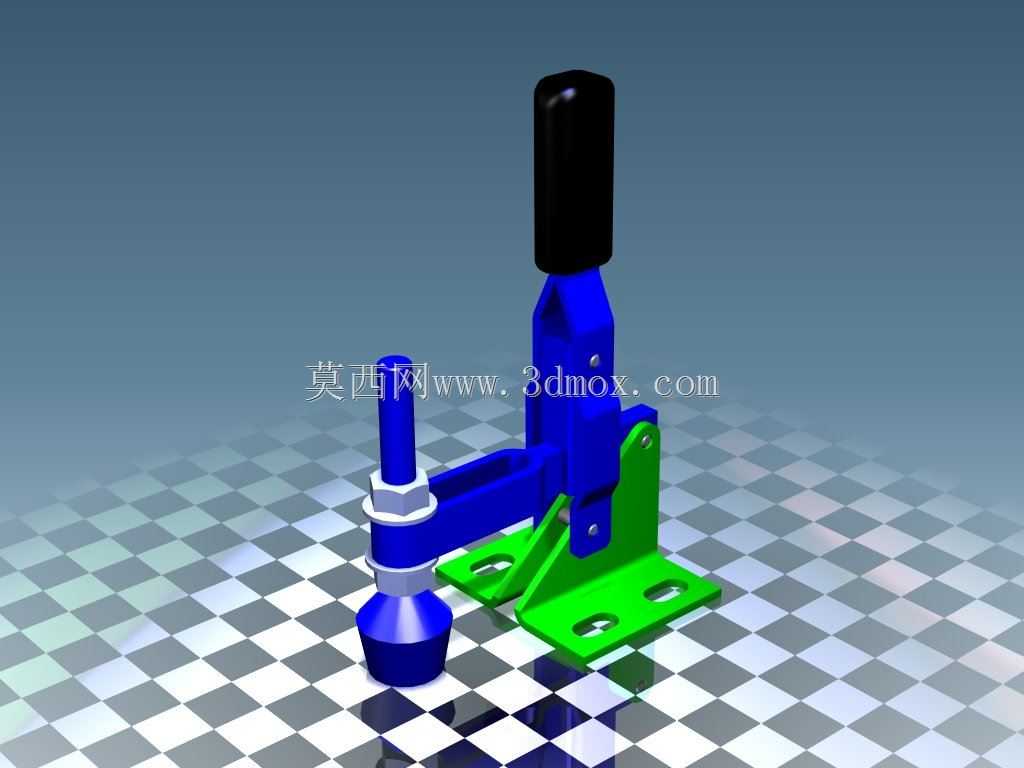

这类手动拨动压紧夹具，在小批量零件加工、工装定位、装配工位的应用场景十分普遍，相比螺栓压紧的繁琐操作，它可以通过单次扳动手柄完成快速压紧与释放，大幅缩减工位辅助装夹时间，在钣金件定位、小型塑料件装配、治具工位固定等场景下，能有效降低操作人员的装夹劳动强度。从结构设计逻辑来看，这套夹具采用垂直式压臂布局，底座为带安装孔的平板结构，安装时可通过螺栓直接固定在工作台面或者工装基板上，安装孔位的间距经过适配常规工装的孔系标准设计，不需要额外做转接板就能直接适配多数通用工作台的T型槽或者螺纹孔布局。压头部分采用可伸缩的弹性接触结构，接触端为耐磨材质，压紧时可以自适应被压工件的表面微小高度差，避免刚性压接造成工件表面压痕，同时也能补偿长期使用产生的磨损间隙，保证压紧力的稳定输出。整个连杆机构采用死点锁止设计，当手柄扳动到压紧位置时，连杆机构越过力学死点，此时即便受到工件的反向反弹力，夹具也不会自行松脱，不需要额外增加锁止结构就能保证装夹的可靠性，只有主动反向扳动手柄才能解除压紧状态，这种设计在手动工装夹具里是经过长期工业验证的成熟结构，故障率极低，维护成本也很低。手柄部分做了加长力臂设计，操作人员只需要施加很小的握力就能在压头端产生足够的压紧力，适合需要频繁开合的工位使用。整体结构的运动部件都做了限位设计，扳动行程控制在合理范围内，不会出现过行程造成的机构磕碰，同时各铰接位置都预留了润滑间隙，长期使用也不会出现卡滞。在实际选型适配时，需要注意压头到底座的垂直开口高度，要保证工件放入和取出时有足够的操作空间，同时底座的安装边界尺寸要和工位的预留安装位匹配，避免和周边的工装部件产生干涉。这类夹具的压紧力输出稳定，操作手感一致，不需要外接气源或者电源就能独立工作，在没有动力源的简易工装、临时维修工位、户外装配场景下也能正常使用，相比气动、液压压紧夹具，它的采购成本更低，安装调试更简单，不需要布置管路线路，对使用场景的限制更小。
