一体化无活动部件螺旋铰接结构设计

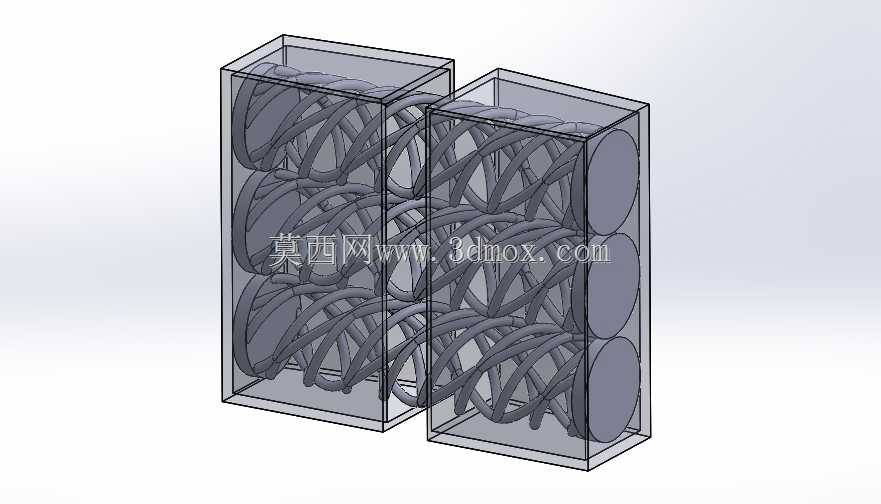

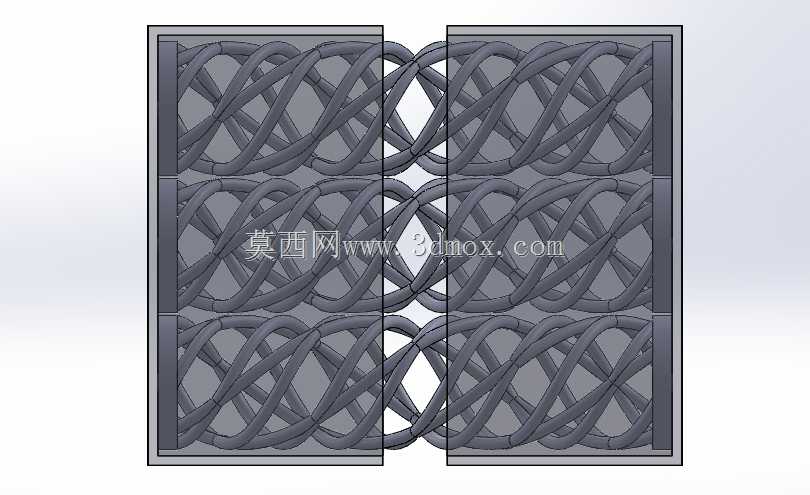

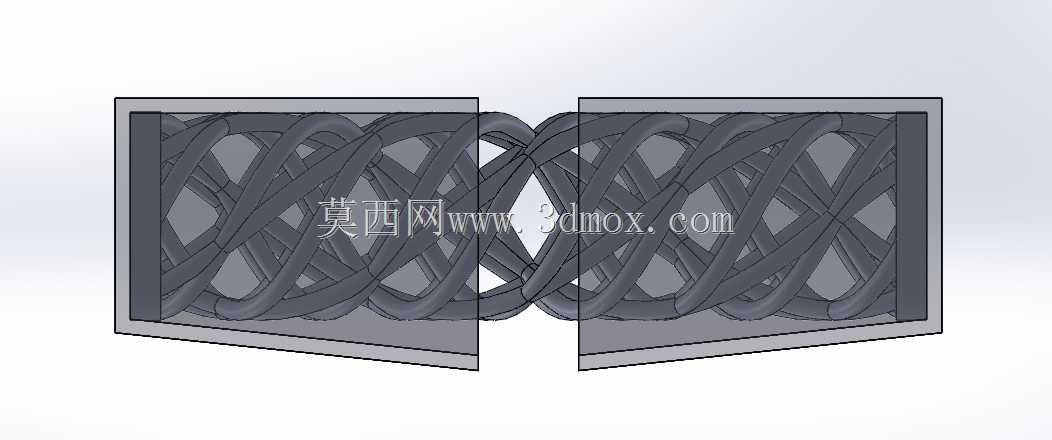

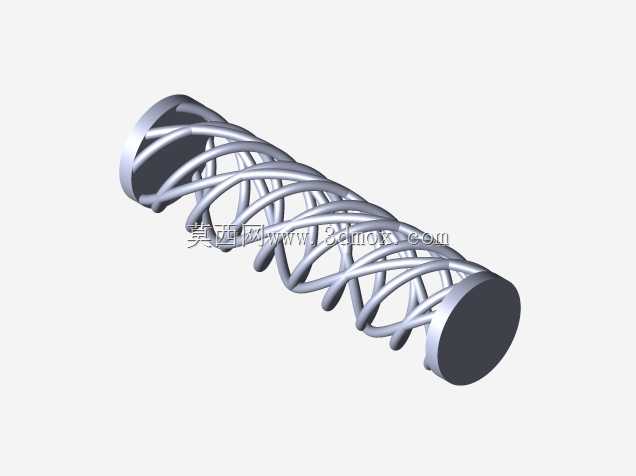

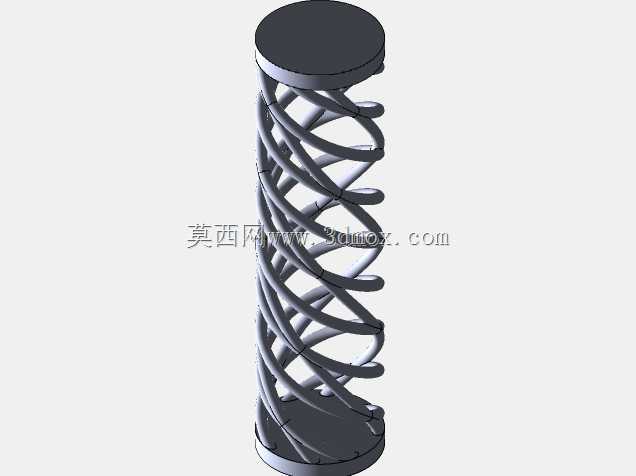

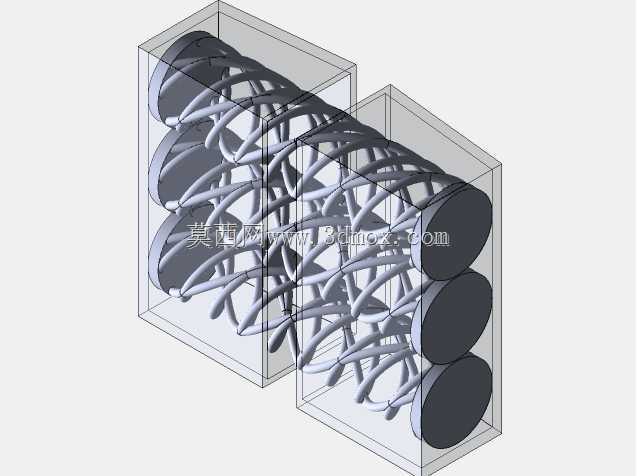

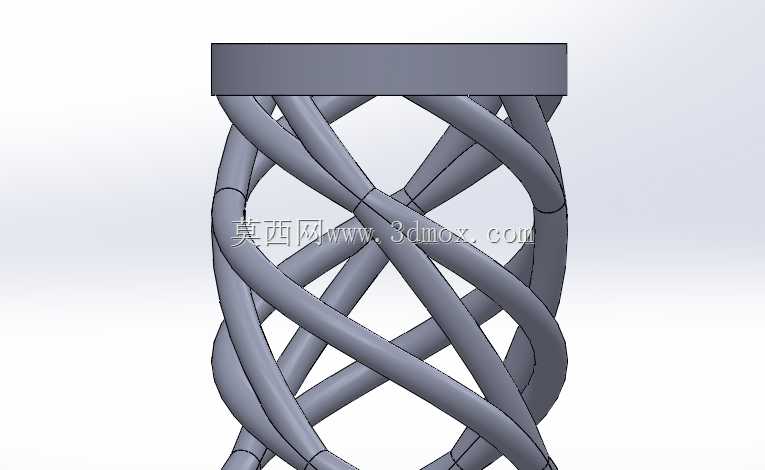

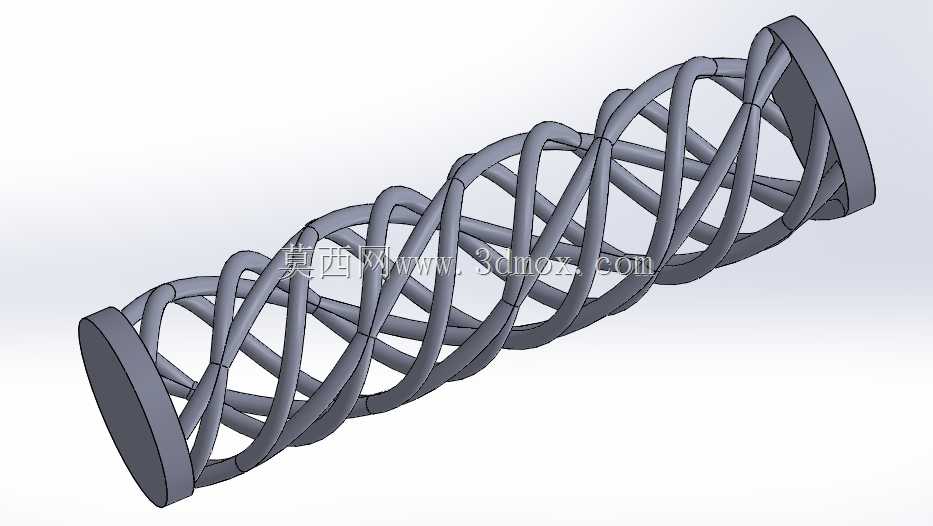

这款螺旋铰接结构完全依托增材制造工艺的成型优势开发，打破了传统铰链必须通过销轴、合页片等多零件装配实现转动的设计思路，整体采用一体化结构成型，没有任何分离式活动部件，从根源上避免了传统铰接结构常见的销轴磨损、配合间隙增大、连接件脱落等失效问题。在实际应用场景中，这类铰接结构可覆盖小载荷舱门开合、3D打印定制化设备的防护门连接、小型文创产品的活动部位连接、轻量化便携设备的折叠结构等多种工况，既可以作为带弹簧复位功能的弹性加载铰链使用，依靠螺旋段的形变提供复位力矩，也可以通过参数调整实现定位置停的铰接效果，适配不同的开合角度保持需求。设计过程中，核心通过螺旋几何体的参数匹配实现性能调控：调整螺旋肋的厚度可以改变铰接的转动阻尼与抗剪切能力，适配不同载荷的连接需求；改变螺旋的直径、有效圈数、螺旋段轴向长度，可以调整铰接的最大开合角度与转动行程，避免转动过程中出现结构干涉；更换不同的成型材料，比如韧性光敏树脂、尼龙、金属粉末等，可以进一步拓展结构的使用温度范围、结构强度与耐疲劳性能，满足不同场景的使用要求。从安装边界来看，该铰接结构两端为规整的矩形安装基体，安装面平整，不需要额外设计复杂的避让空间，两端基体可直接通过粘接、螺栓连接等方式与被连接件固定，安装端的尺寸可根据实际安装空间进行等比例缩放，螺旋段的外径始终控制在两端安装基体的轮廓范围内，开合过程中螺旋段的形变不会超出安装基体的边界，不会对周边相邻的零部件造成运动干涉。相比传统铰链结构，这种一体化螺旋铰接不需要后续装配工序，增材制造完成后即可直接投入使用，尤其适合小批量定制化的设备开发场景，避免了传统铰链需要开模、采购标准件、装配调试的冗长流程。针对部分剪切载荷较大的应用场景，可在螺旋段内部增设小尺寸的支撑结构，提升结构的抗剪切能力，同时不会影响整体的转动灵活性，支撑结构与主体一体成型，不需要额外组装。结构的转动阻尼完全通过螺旋段的形变实现，没有相对滑动的摩擦面，长期使用不会出现磨损松旷的问题，耐用性相比传统多零件装配的铰链有明显提升，尤其适合免维护的使用场景。
