带法兰面六角头双向螺纹紧固件结构

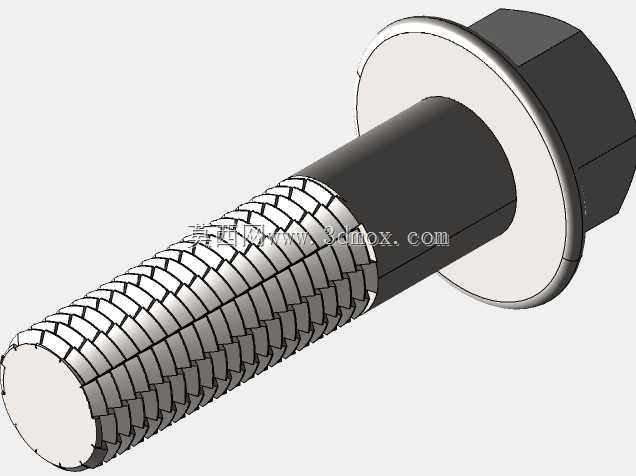

这款双向螺纹紧固件在教学演示场景中承担着螺纹传动原理展示的作用，也可用于趣味机械结构的组装调试，帮助初学者直观理解螺纹旋向、导程与运动方向的对应关系。从结构设计来看，头部采用标准六角法兰面构型，法兰盘的存在无需额外加装平垫圈，拧紧时可增大与被连接件表面的接触面积，分散压紧应力，避免软质被连接件表面出现压痕损伤，六角头的对边尺寸符合常规紧固件扳拧标准，可直接使用普通开口扳手、套筒扳手进行拧紧操作，无需定制专用工装。杆部的螺纹采用左右旋双向排布设计，同一根螺杆上加工出两段旋向相反的螺纹段，当配套两个对应旋向的螺母时，转动螺杆可实现两个螺母的同步相向或反向运动，这种结构常被用于需要快速对中、同步夹紧的简易工装中，也可作为反向传动的演示构件用于机械原理课堂。设计过程中需要重点控制两段螺纹的同轴度，避免两段螺纹轴线偏移导致螺母运动卡滞，螺纹牙型采用普通公制三角牙型，牙侧角偏差控制在标准公差范围内，保证螺母旋合过程顺畅无卡顿。法兰面与螺杆头部的过渡位置采用圆角过渡，减少应力集中，避免拧紧过程中头部与杆部衔接处出现断裂失效。安装时需要注意被连接件的开孔尺寸需略大于螺杆大径，预留足够的装配间隙，法兰面的压紧面需与被连接件表面贴合，避免倾斜导致压紧力分布不均。双向螺纹的分界位置需根据实际使用行程确定，保证两个螺母在全行程运动中不会出现旋合脱离的情况，螺纹收尾处采用退刀槽结构，避免螺纹末端出现不完整牙型影响螺母的运动行程。杆部光轴段的直径略小于螺纹小径，保证螺母可以顺畅旋过光轴与螺纹的衔接位置，表面粗糙度控制在合理范围内，减少螺母运动时的摩擦阻力。
