华硕平板专用变压器配套安装支架结构

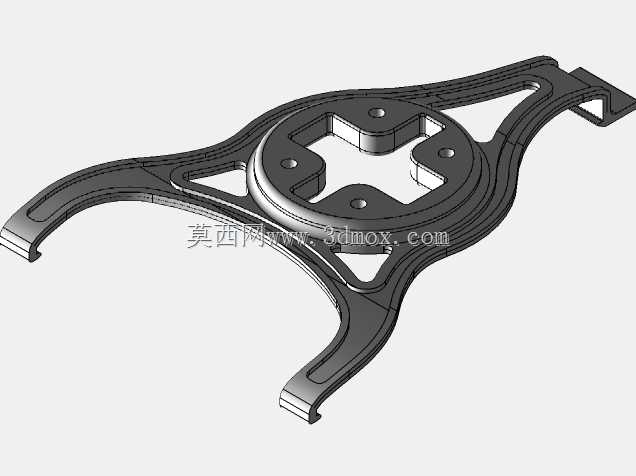

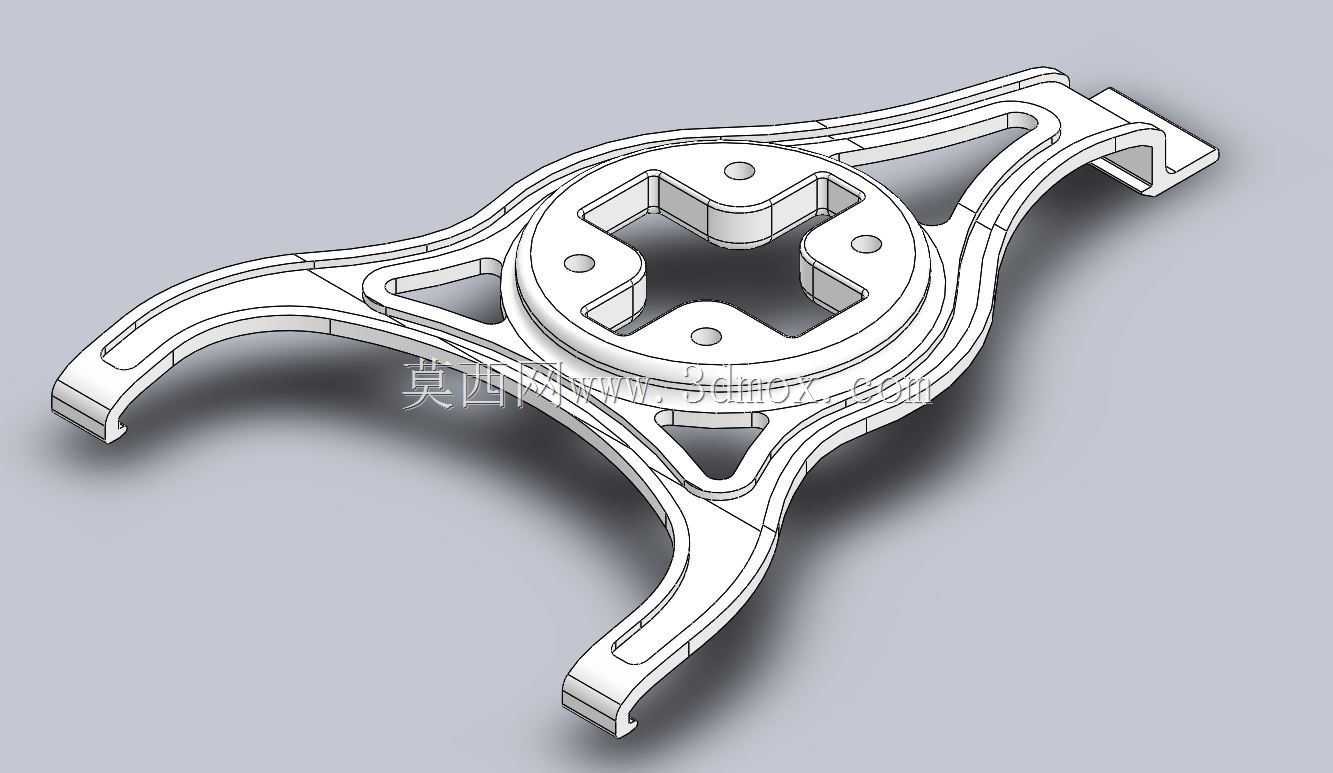

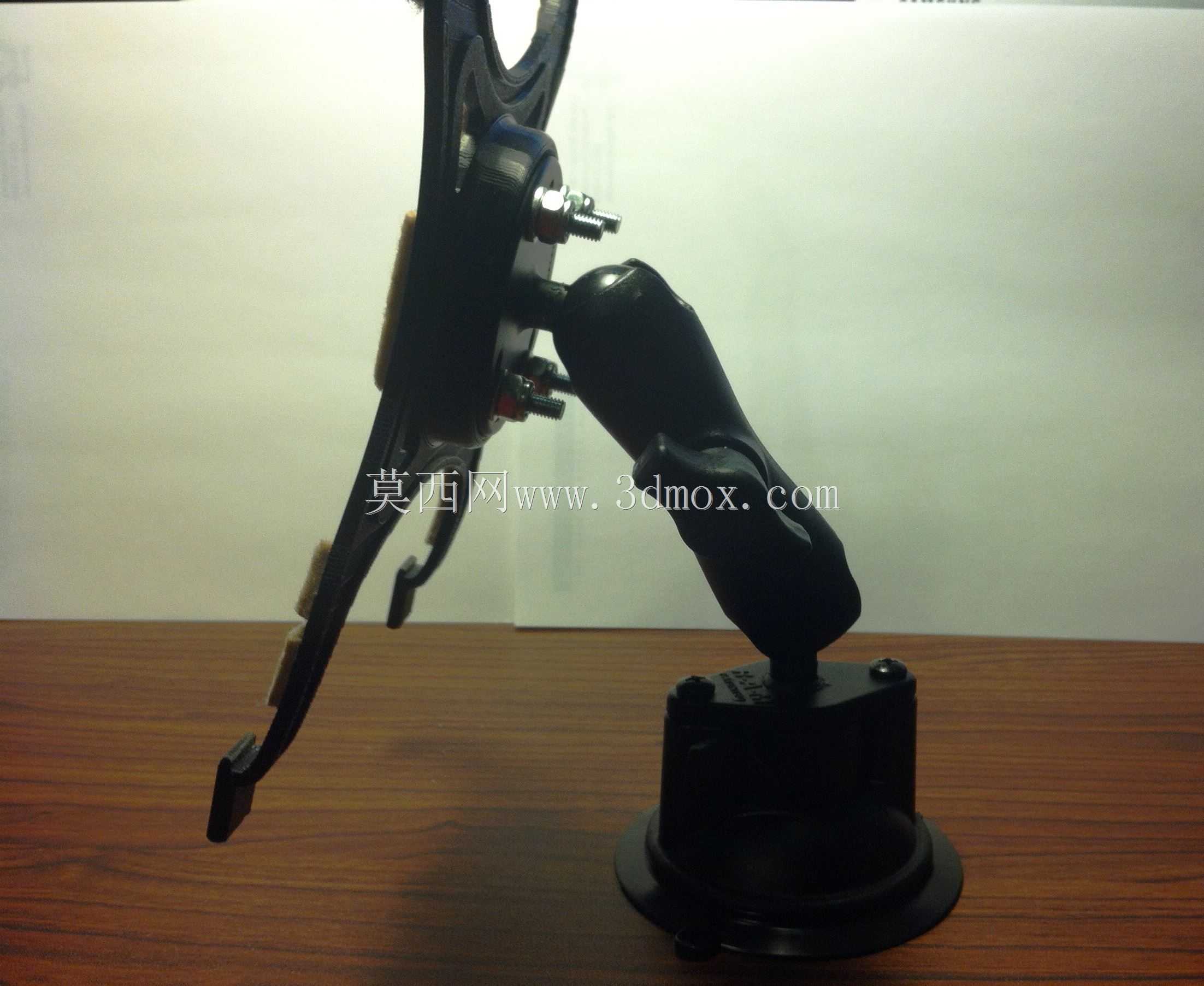

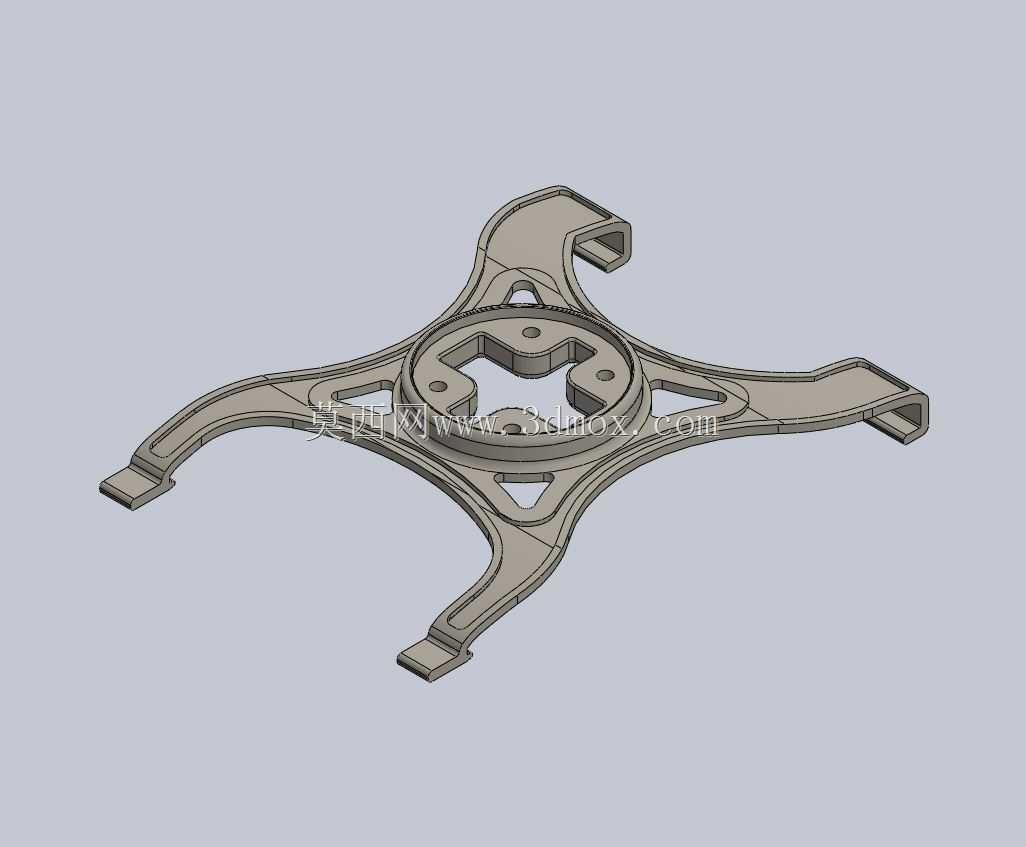

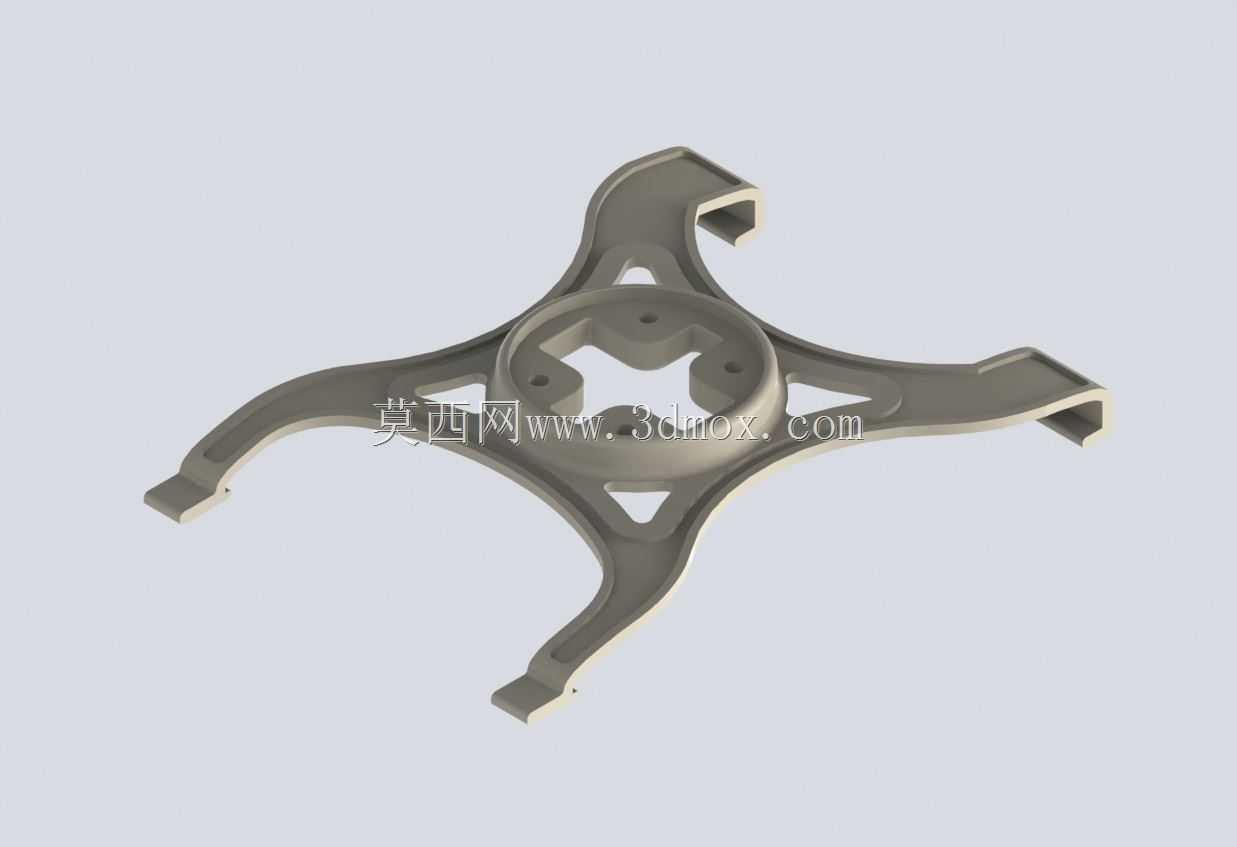

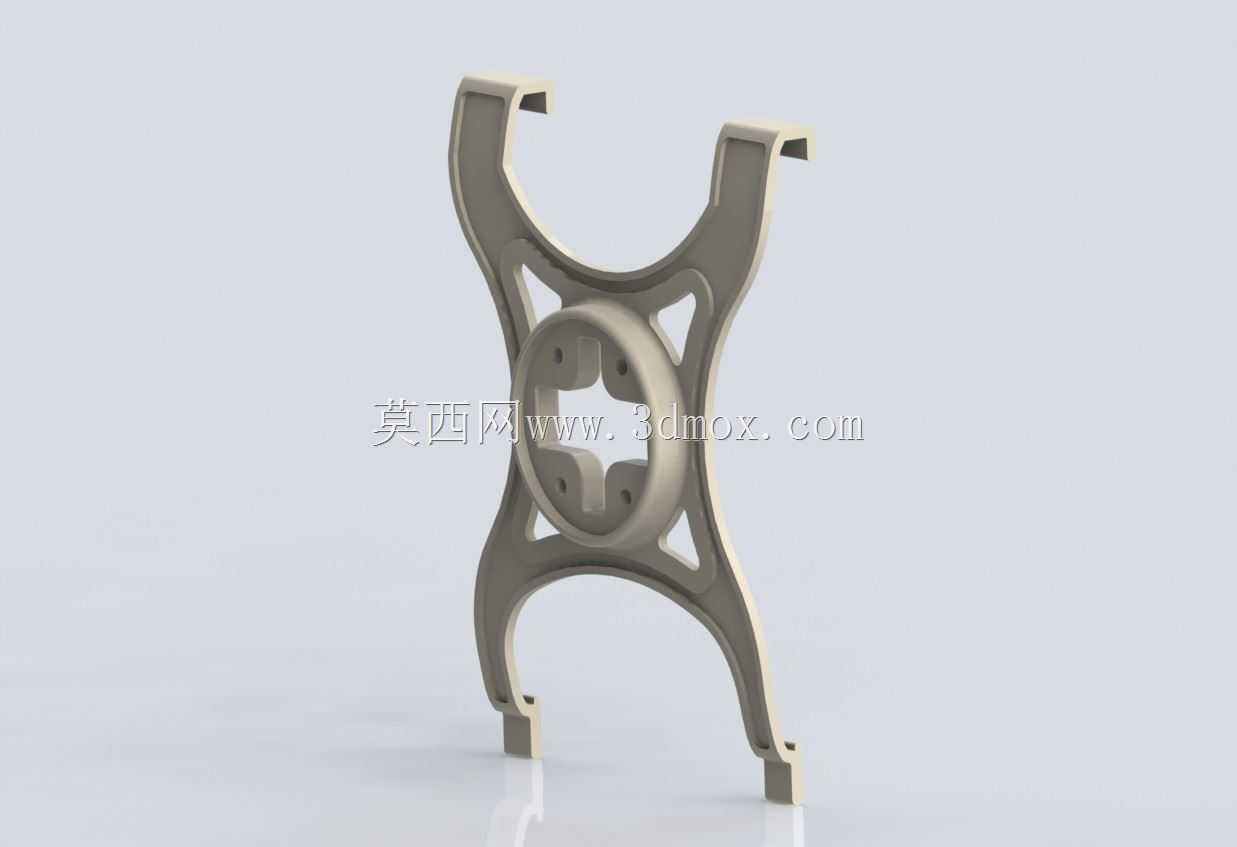

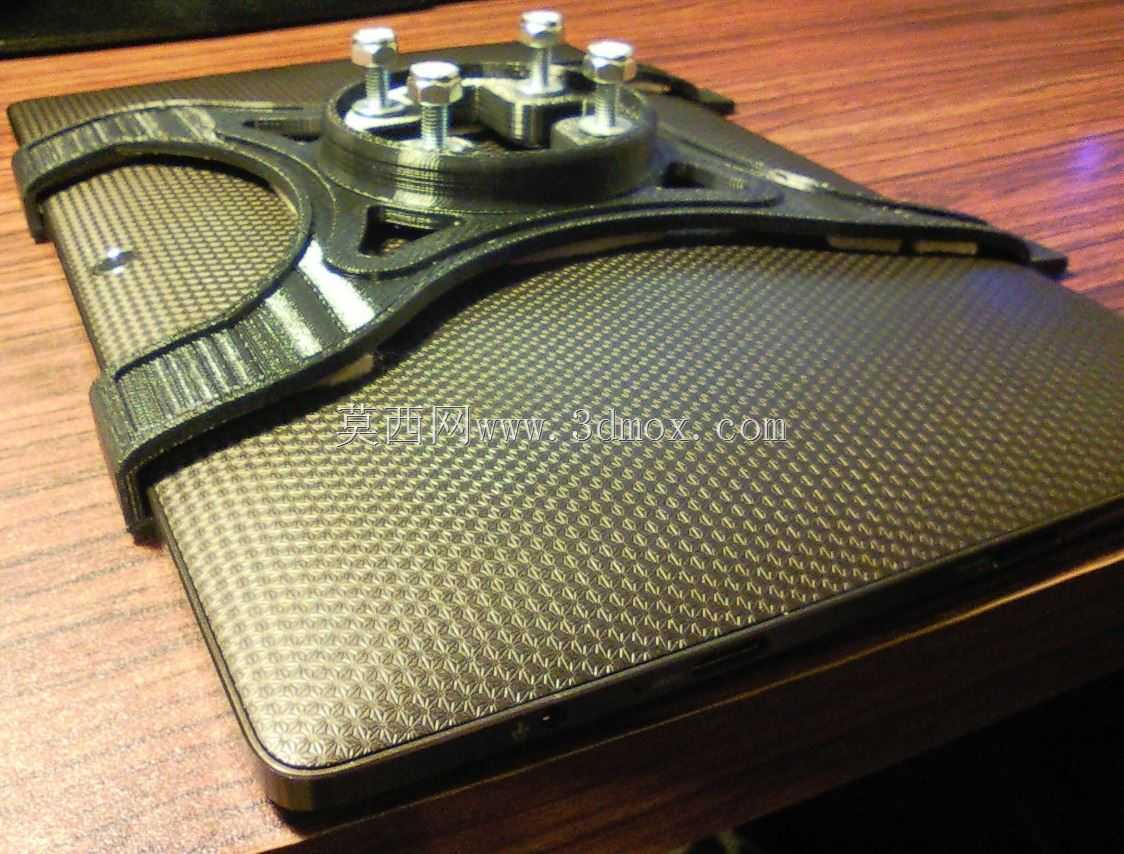

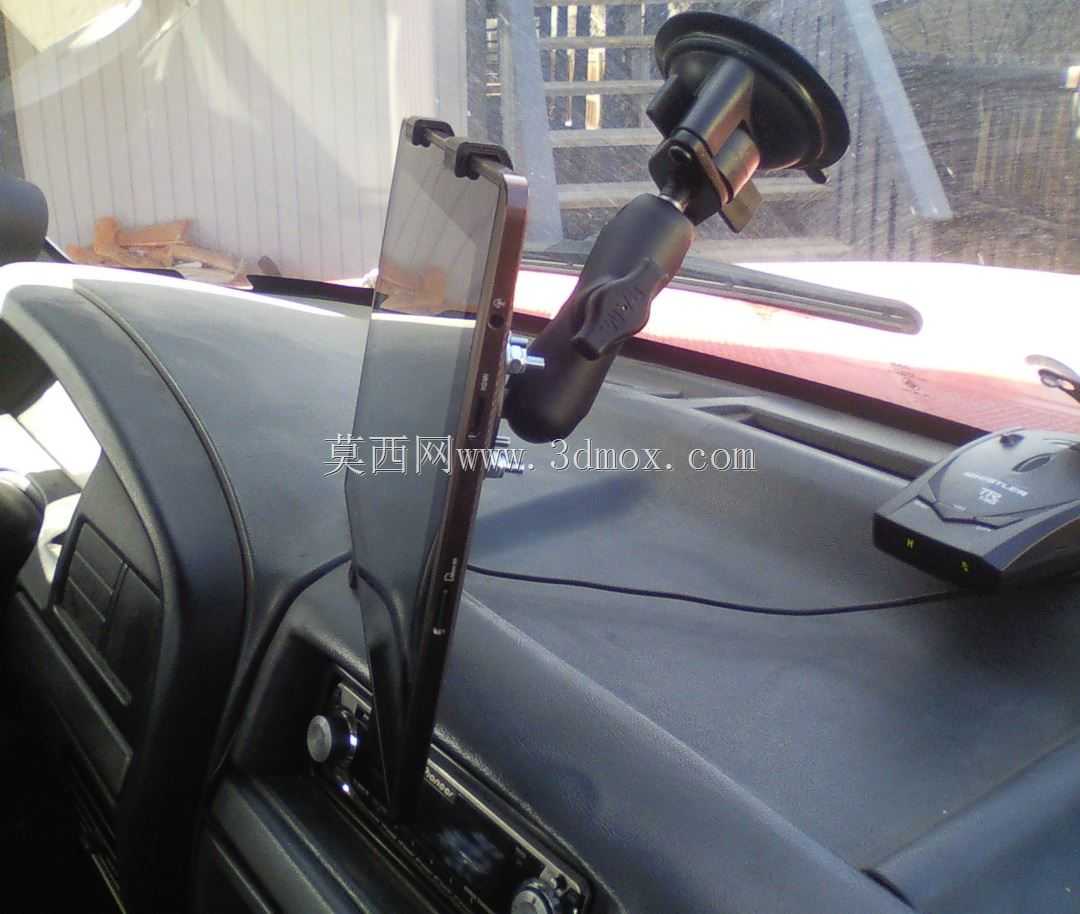

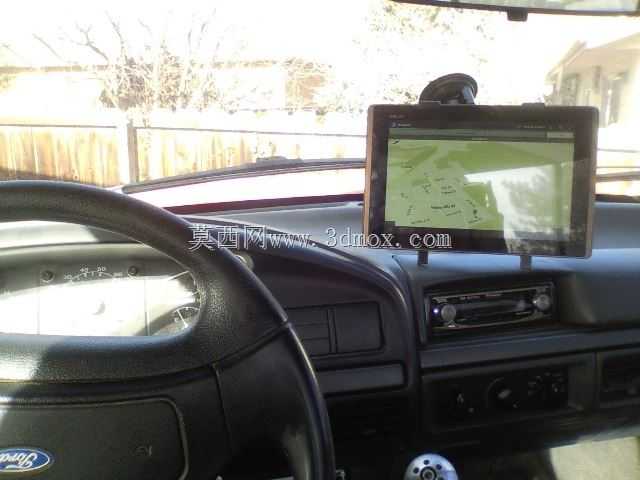

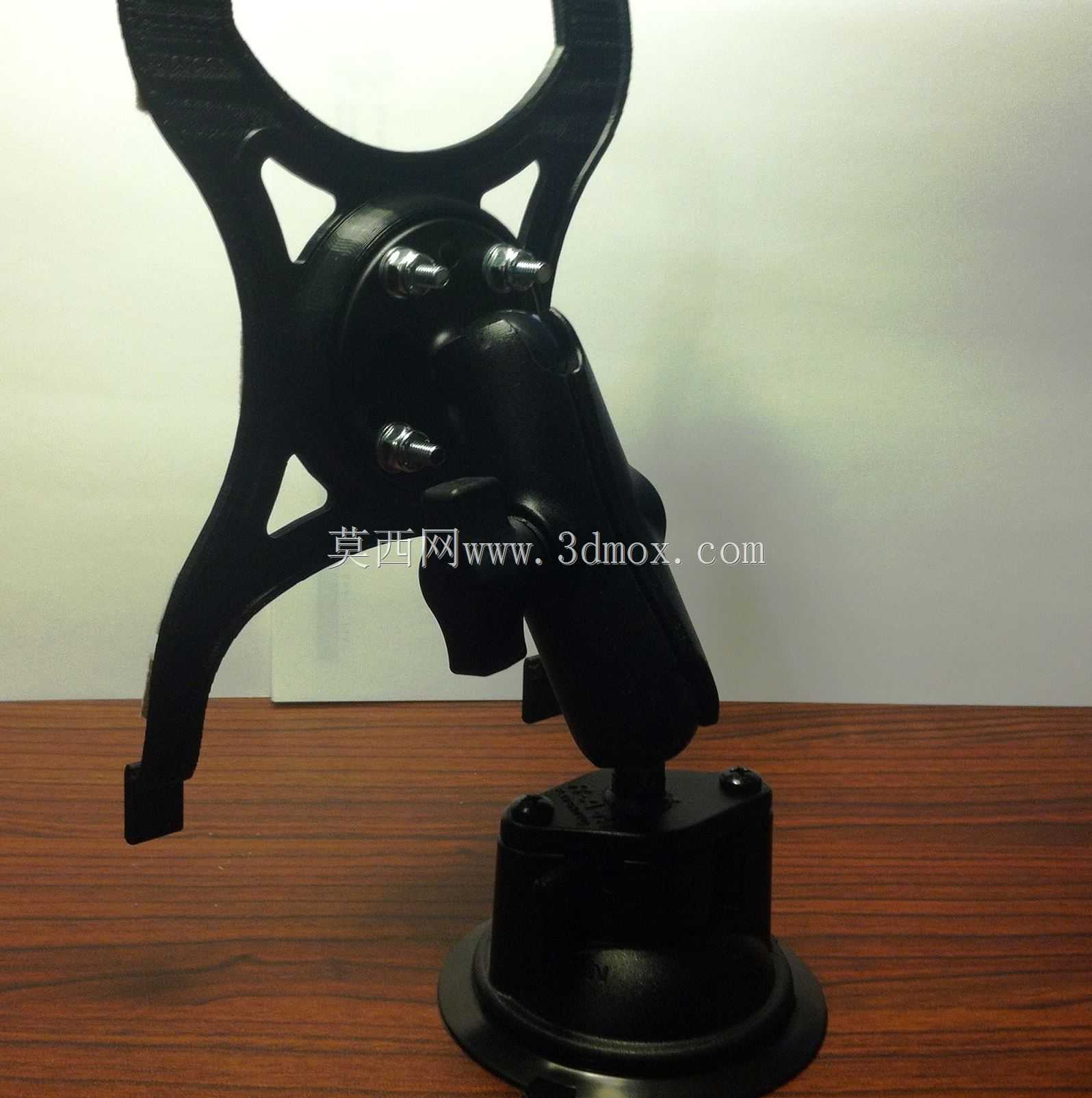

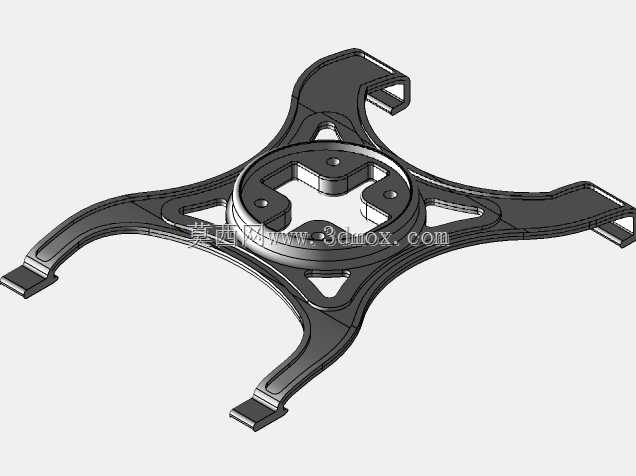

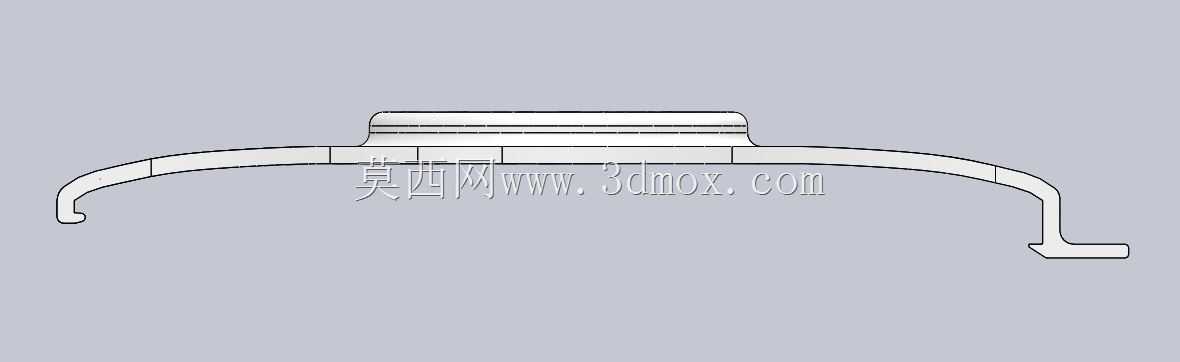

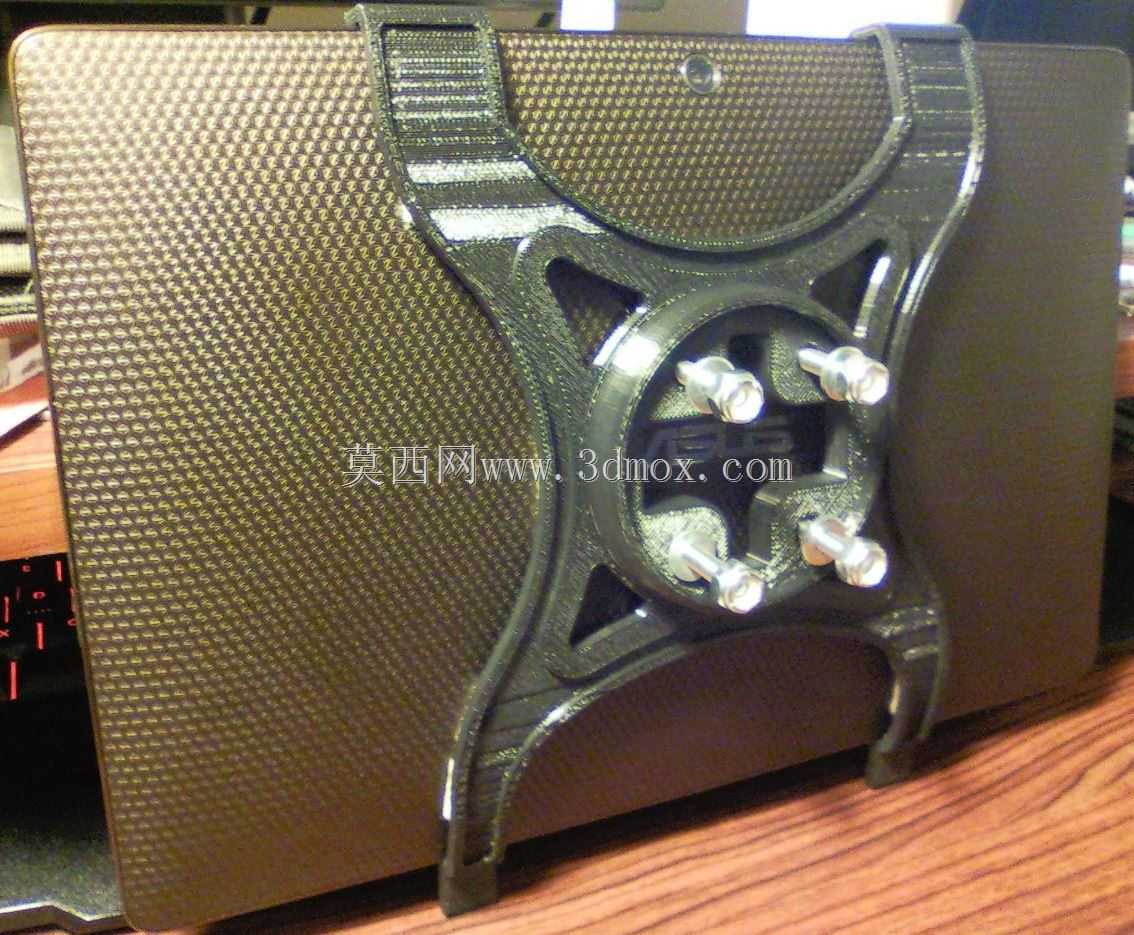

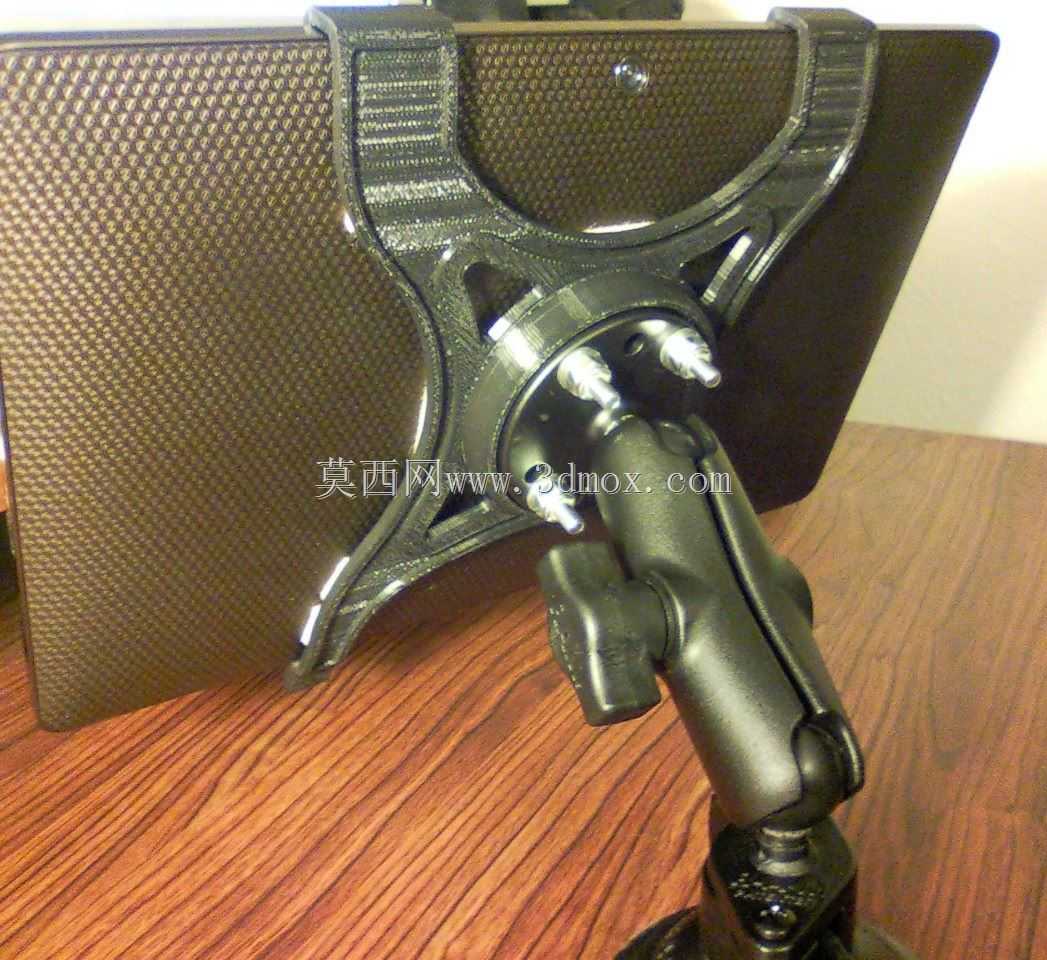

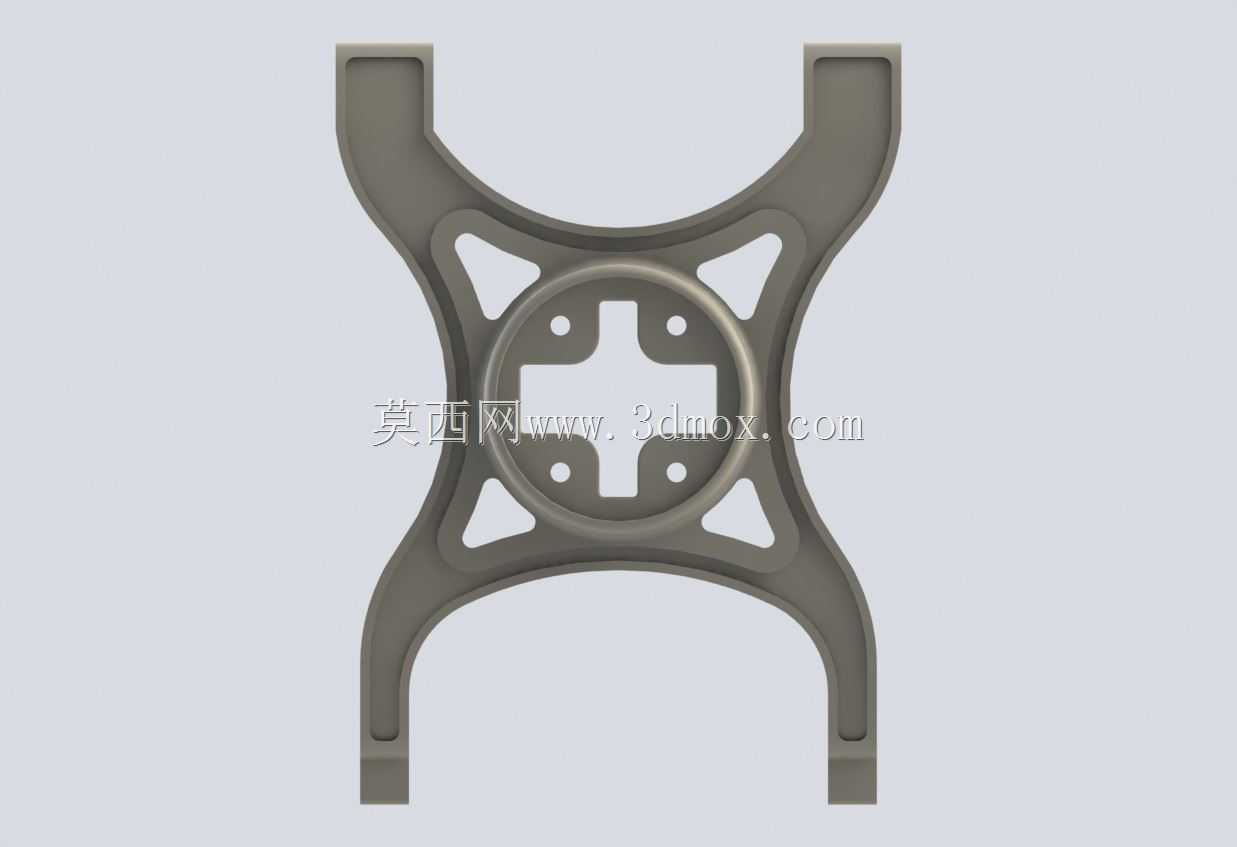

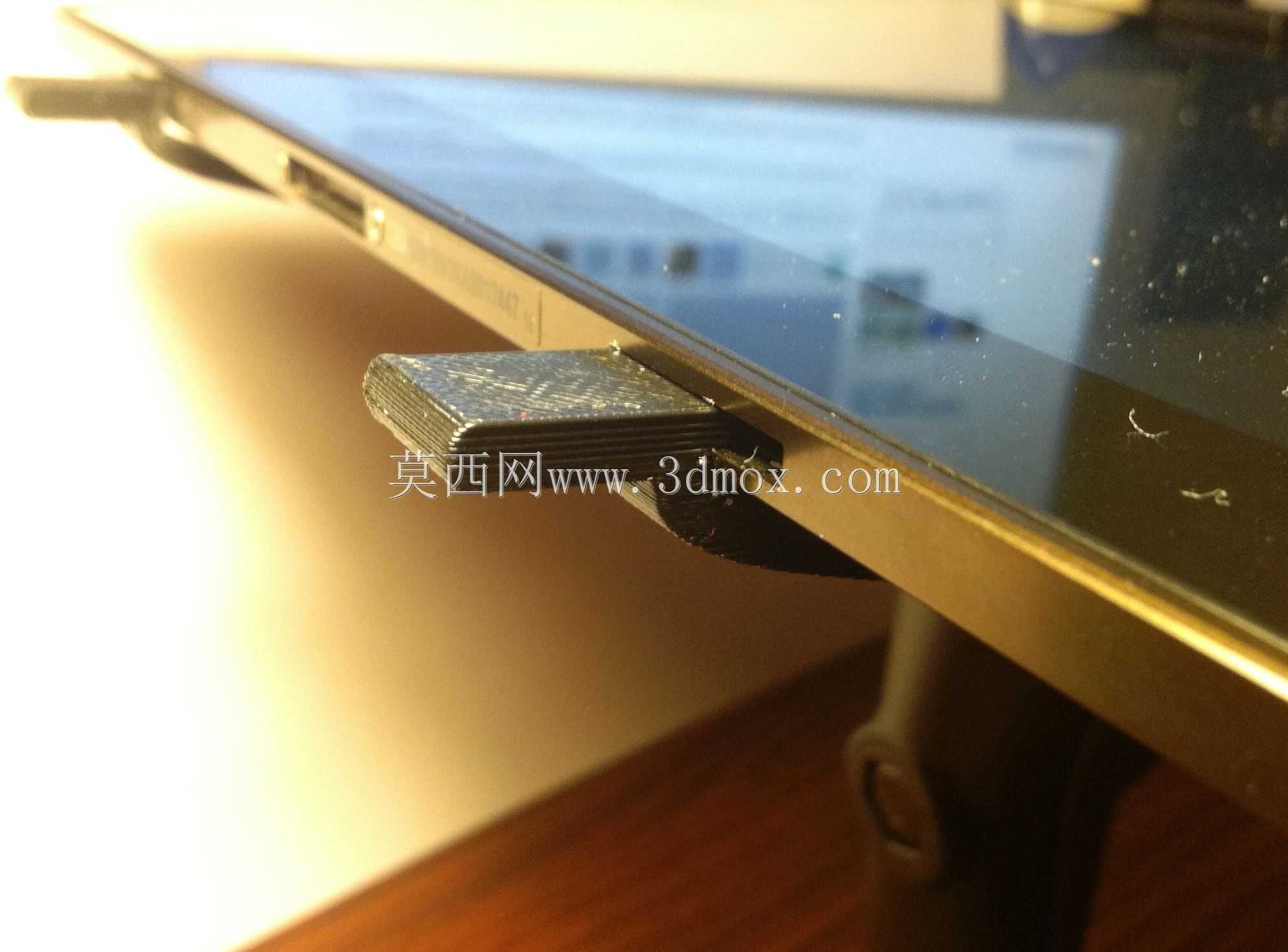

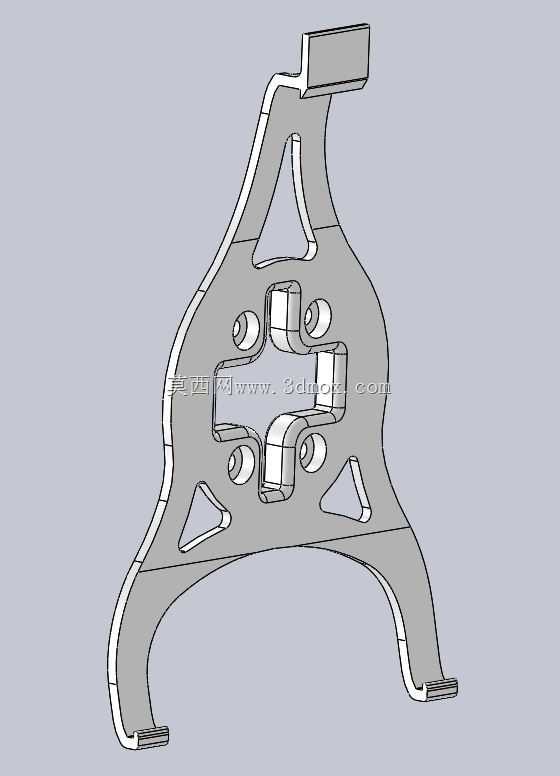

这款安装支架是针对华硕TF101型号变形平板定制的车载固定结构，核心解决通用平板支架适配性差、安装后晃动间隙大、占用车内空间过多的实际使用痛点，日常使用场景覆盖车载导航固定、车内影音观看、行车过程中平板的稳定挂载，区别于市面通用夹装式支架，该结构完全匹配对应平板对接键盘的连接卡槽结构，无需额外夹持平板边框，不会遮挡平板侧边接口与按键，也不会因为夹装力度过大损伤平板外壳涂层。从结构设计逻辑来看，整体采用对称三爪式延展布局，中心为十字形对位安装座，四个定位凸点刚好卡入变压器安装盘的对应定位孔内，保证安装后中心部件不会发生周向转动，三爪结构向外延伸的弧度完全贴合平板背部的曲面造型，不会出现局部顶起平板导致安装不服帖的问题，两个末端的卡舌尺寸经过反复校核，插入平板对接键盘连接卡槽后，卡合间隙控制在0.1-0.2毫米之间，既不会因为间隙过大导致卡合松脱，也不会因为尺寸过盈造成插拔困难、刮伤卡槽内壁。设计阶段特意预留了1-2毫米的毛毡粘贴余量，用户可在支架与平板接触的贴合面粘贴薄毛毡，避免硬质支架与平板背部长期摩擦产生划痕，中心安装座适配2.5英寸圆形冲压铝制安装盘，可直接对接市面主流的车载万向球头底座，安装时无需额外打孔或者粘贴辅助胶贴，依靠卡舌与卡槽的机械咬合即可实现可靠固定，整体结构做了多处镂空减重处理，在保证三爪结构刚性的前提下，尽可能降低支架自身重量，避免长期挂载对平板背部造成额外负重，也减少了3D打印制作时的材料消耗。结构的受力点经过优化，卡舌位置做了加厚过渡处理，反复插拔测试下不会出现卡舌断裂的问题，三爪的弯折角度经过多次调整，安装后平板与安装底座之间留有足够的散热间隙，不会因为支架完全贴死平板背部影响设备散热，中心十字槽的尺寸公差控制在IT8级精度，与变压器安装座配合后同轴度偏差小于0.1毫米，保证平板安装后不会出现偏斜，车载行驶过程中遇到颠簸路面时，整体结构不会产生共振异响，卡合结构也不会因为持续振动出现松脱。
