GY6.35插脚式多芯片LED光源结构设计

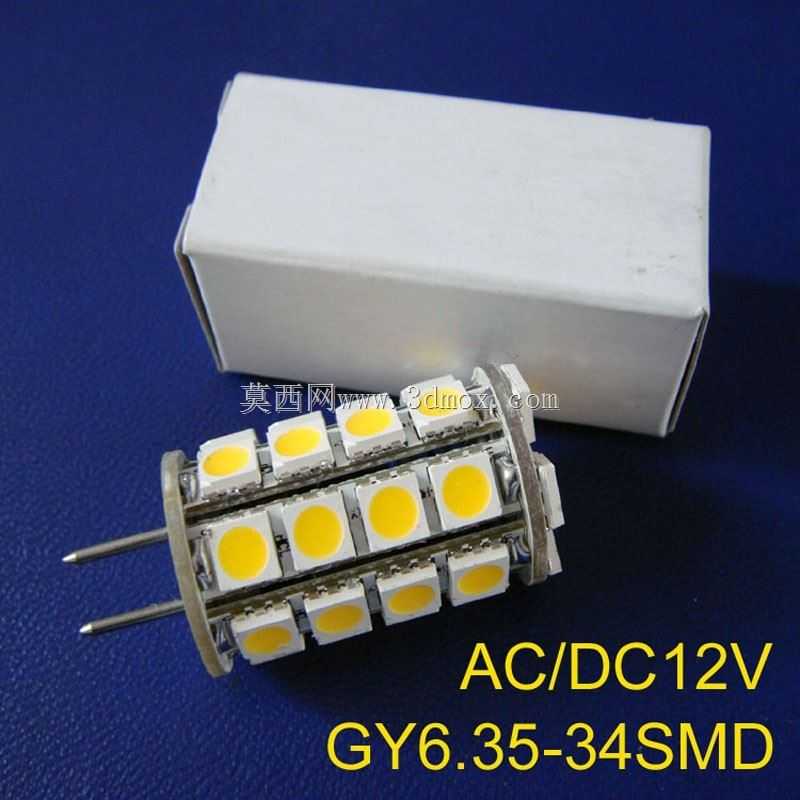

这款GY6.35规格的LED光源，主要适配传统卤素灯座的替换场景，在室内装饰照明、展柜重点照明、机床局部工作照明、仪器仪表指示照明等场景中应用广泛，可直接兼容原有GY6.35标准灯座，无需对原有安装结构做改造，大幅降低照明替换的改造成本与施工难度。产品采用双插脚作为电气连接与安装固定结构，插脚间距、直径完全匹配GY6.35通用标准，安装时直接插入对应灯座即可完成固定与通电，适配12V交直流供电场景，可匹配常规低压照明供电回路，适配多数商用、家用低压照明系统的供电参数。

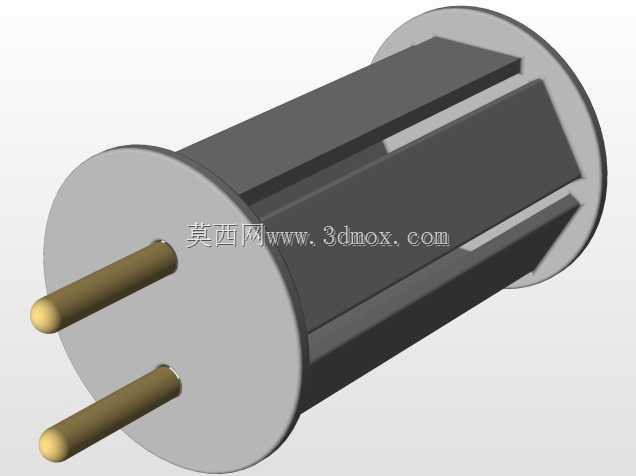

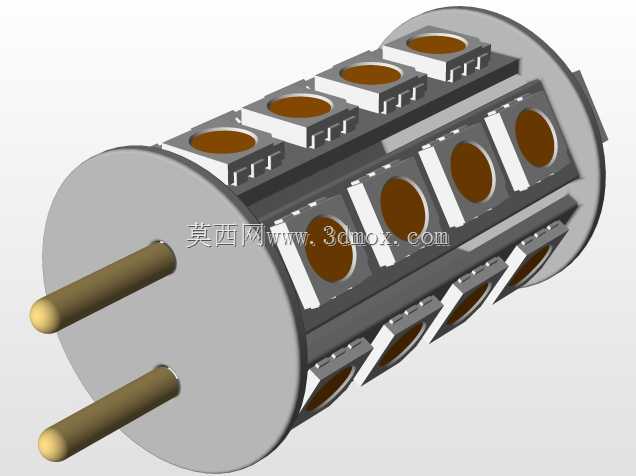

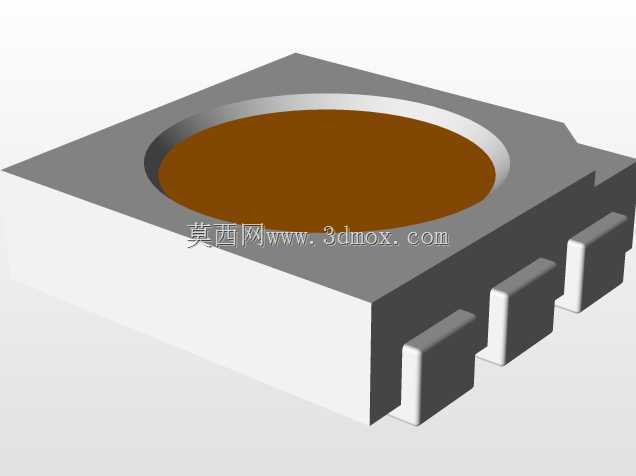

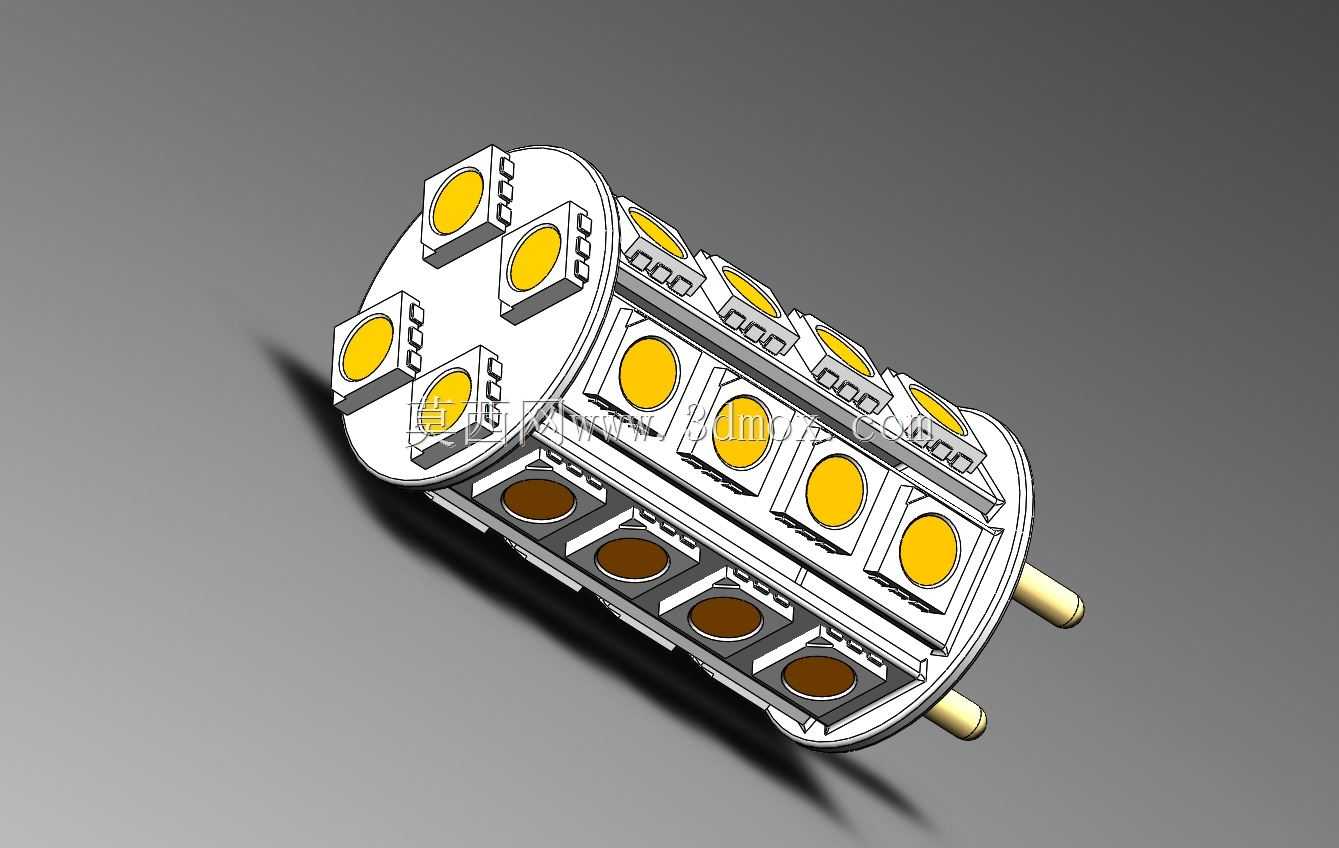

结构设计上采用多颗5050规格LED芯片沿圆周分层排布的布局，单颗芯片独立设置反光聚光结构，既保证出光角度覆盖均匀，避免单颗芯片故障导致整灯失效，也能通过分层排布控制整灯的轴向尺寸，整体外形与同规格卤素灯尺寸接近，不会出现安装后突出灯罩、干涉原有灯具外罩的问题。灯体外壳采用耐热绝缘材质做骨架，芯片之间预留散热间隙，插脚与内部导电线路采用铆接结构连接，避免焊接结构在长期受热后出现虚接脱落的问题，灯体两端的圆形端板既做结构限位，也能辅助将芯片工作产生的热量传导至灯座端，提升长期工作的稳定性。

设计过程中优先考虑安装兼容性，严格控制插脚的同轴度与伸出长度，保证插入灯座后接触可靠，不会出现接触不良导致的闪烁问题；芯片排布时兼顾出光均匀性与散热空间，相邻芯片之间预留足够的空气流通间隙，避免热量集中堆积加速芯片光衰；整体外形做圆角过渡处理，没有尖锐棱角，安装操作时不会划伤操作人员手部，也能避免安装过程中磕碰损坏原有灯具的反光杯结构。整灯的径向尺寸控制在同规格卤素灯的尺寸范围内，可适配原有灯具的反光杯安装空间，无需调整反光杯位置即可获得预期的配光效果，满足直接替换的使用需求。
