小型SPM用装配式铝型材机架结构

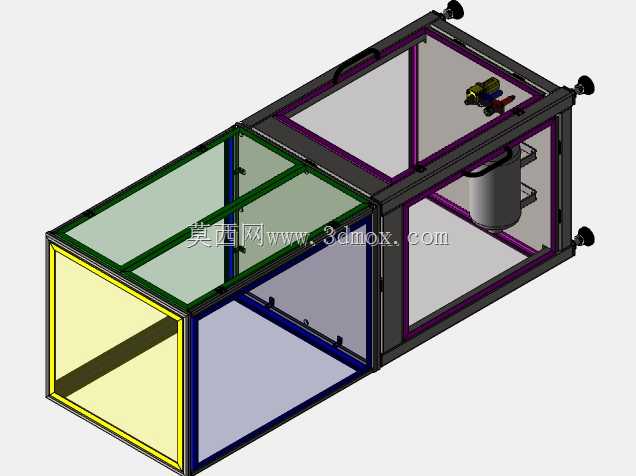

这款装配式框架结构主要面向小型专用加工设备的底座承载需求设计，在非标自动化生产线的小型专机部署场景中，这类模块化机架的应用占比正在逐年提升，相比传统焊接机架，它的装配调整灵活性更适配小批量定制化的专机开发节奏。框架整体采用标准工业铝型材拼接搭建，底座安装边界尺寸为600mm×600mm，额定承载上限可达1吨，完全覆盖小型SPM设备搭载加工夹具、执行模组的承重需求。从设计逻辑上看，这款机架采用分舱式布局思路，沿长度方向划分出两个独立的功能舱段，靠近操作侧的舱段预留了透明防护面板安装位，可在设备运行时形成物理防护隔离，避免加工碎屑、运动部件误触带来的安全隐患，同时透明面板不会遮挡内部加工状态的观察视线。另一侧舱段预留了气动元件、辅助储料容器的安装空间，顶部预留的阀组安装位可直接固定气源处理三联件与气路控制阀组，侧面预留的走线槽位可规整排布电气线路，避免气路、电路与内部运动部件产生干涉。框架的拼接节点全部采用标准铝型材角件与紧固件连接，不需要焊接作业，现场装配时仅需常规内六角工具即可完成整体组装，后期如果需要调整设备布局、扩展舱段功能，只需要拆解对应位置的紧固件即可完成改造，不会像焊接机架那样改造时需要切割、重新焊接，大幅降低后期改造成本。框架顶部配置的可调脚杯可在安装时调整整体水平度，适配车间地面不平整的安装场景，侧面预留的把手位方便设备整体移位转运。在细节设计上，不同舱段的型材边框采用了不同颜色的阳极氧化层做区分，装配时可快速识别对应型材的安装位置，降低错装概率，各面板安装位都预留了对应的嵌装槽，亚克力或钣金防护板可直接嵌入槽内固定，不需要额外打孔安装压条，进一步压缩装配工时。这类机架在实际应用中，除了搭载小型专用加工机床，也可作为小型检测设备、实验工装的承载底座，模块化的结构可根据实际需求扩展顶部安装板、侧面悬臂操作箱的安装位，适配不同行业的小型设备搭建需求。
