简易冲压修边工装结构设计

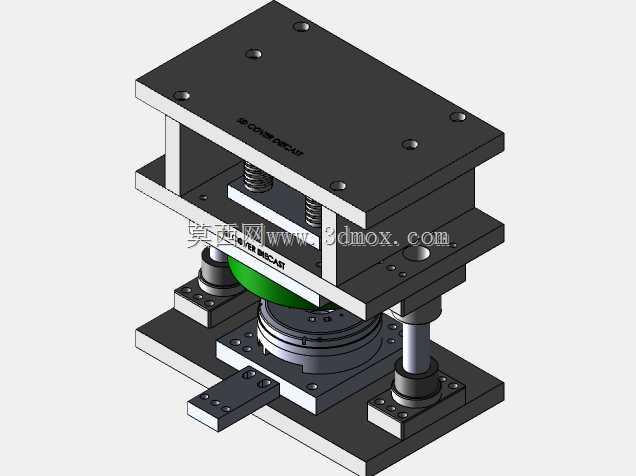

这套简易修边结构主要面向中小批量五金件、拉伸件的飞边切除工序，常见于汽配小五金、家电壳体冲压产线的后道修整工位，适配常规开式单点压力机的安装接口，不需要额外改造设备滑块与工作台面即可完成挂载。整套结构采用标准三板模架布局，上下模座均选用45号钢调质处理，保证长期冲压工况下的刚性与抗变形能力，导柱导套配合精度控制在H7/h6区间，合模过程中可自动校正上下模对位偏差，避免啃模、切边不均的问题。上模部分内置矩形螺旋复位弹簧，开模状态下可带动切边凸模快速回位，弹簧预压量根据常规3mm以内料厚的冲裁力核算，避免冲裁过程中出现弹簧压并、弹力不足的情况。下模部分设置定位型腔，可直接放置待修边的成型工件，型腔边缘与切边刃口预留0.1mm的冲裁间隙，适配0.8-2.5mm厚度的冷轧板、不锈钢板冲裁需求，刃口部分采用镶块式设计，长期使用磨损后可单独拆卸更换镶块，不需要整体报废模架，大幅降低后期维护成本。结构侧面设置的可调限位挡块，可根据不同工件的修边高度调整合模行程，避免过切损伤工件本体，同时也能防止冲裁行程过大导致刃口崩损。安装边界上，上模座的模柄尺寸适配常规压力机的滑块装夹孔，下模座预留的U型安装槽可匹配不同工作台T型槽间距的压力机，不需要额外加工转接板即可完成固定。整套结构没有复杂的气动、液压辅助组件，纯机械结构驱动，日常维护仅需要定期给导柱加注润滑脂、检查刃口磨损情况即可，适合小型冲压加工厂的多品种小批量生产场景，换模时仅需要更换下模型腔镶块与上模切边凸模，即可适配不同外形的工件修边需求，换模时间可控制在30分钟以内，相比专用复合修边模的制造成本降低60%以上，同时能满足常规修边工序的尺寸精度要求，切边后的工件端面毛刺高度可控制在0.05mm以内，不需要额外安排人工打磨工序。
