圆柱端面带键槽曲面沟槽传动凸轮

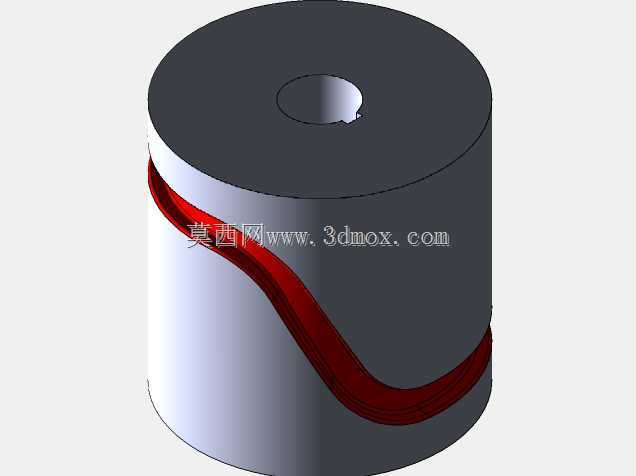

　　该零件属于圆柱式沟槽凸轮结构，整体以同轴回转体为基础外形，主体由上端面、圆柱外壁、中心轴孔、键槽以及环绕外壁的连续曲面沟槽组成。模型在三维表达上重点还原了凸轮工作曲面与安装基准之间的空间关系，适合用于传动机构方案校核、运动轨迹分析以及非标设备中从动件路径规划。

　　从实际使用场景看，这类凸轮常见于需要将旋转输入转换为预定往复运动或间歇动作的机构中。圆柱外壁上的红色沟槽并非装饰特征，而是与从动滚子或导向件配合的工作轨道。设备运行时，凸轮绕中心轴线旋转，嵌入沟槽内的从动件会沿沟槽曲线产生轴向位移、摆动或按设定规律变化的复合运动。相较于平面盘形凸轮，圆柱凸轮能够在较小径向空间内布置较长行程，沟槽两侧还可对从动件形成约束，减少运动脱开风险，因此在紧凑布置的自动送料、分度、换位、夹紧释放以及周期性执行机构中具有较高实用价值。

　　结构设计上，中心孔承担主要安装定位功能。轴孔与配合轴段形成回转基准，端面键槽则用于传递扭矩，避免凸轮在负载变化或频繁启停过程中与轴发生相对转动。建模时需要保证键槽位置、轴孔轴线和圆柱外圆的同轴关系，否则装配后会造成沟槽轨迹相位偏差，使从动件位移规律与设计预期不一致。上端面保持平整，可作为轴向压紧或定位贴合面；外圆面为沟槽加工提供连续基准，也便于在数控加工中以车削外形后再进行多轴铣削沟槽。

　　沟槽是该零件的核心特征。其曲线沿圆柱表面螺旋式展开并形成闭合或周期性变化路径，槽宽需要与从动滚子直径、导向滑块宽度及运动间隙相匹配。槽底过渡、槽侧壁倾角和入槽出槽区段的曲率变化直接影响接触应力与运行平稳性。若曲线在局部位置曲率突变，从动件会产生冲击、噪声甚至卡滞；若沟槽侧壁与滚子接触角度不合理，还会加剧磨损。实际设计中，通常会先根据从动件的目标位移规律绘制展开曲线，再映射到圆柱面上生成三维沟槽，并对压力角、曲率半径和最小壁厚进行复核。

　　安装边界方面，该凸轮的外径决定了机构径向占用空间，轴向高度决定沟槽可展开的行程长度，中心孔尺寸则与传动轴直径相关。布置时应在凸轮外侧预留从动滚子组件的摆动或直线运动空间，在端面侧预留锁紧螺母、挡圈或压盖位置。键槽方向与沟槽起始相位之间存在装配角度要求，维修拆装时应保持原始周向定位，必要时可通过端面标记或定位销保证相位。对于高速工况，还应关注外圆质量、沟槽表面粗糙度以及动平衡影响；对于低速重载工况，则应重点校核槽壁接触强度和键连接承载能力。

　　三维模型完整呈现了圆柱基体、中心孔、键槽和连续曲面沟槽之间的配合逻辑，能够帮助设计人员直观检查从动件运动包络、安装干涉和轨迹连续性，也可为后续工程图绘制、加工工艺编排和机构虚拟装配提供清晰的结构依据。
