工业用摇臂钻加工设备结构展示

项目分类:3D模型 发布时间:2021-09-07 ID:264315
  • 工业用摇臂钻加工设备结构展示
  • 工业用摇臂钻加工设备结构展示
  • 工业用摇臂钻加工设备结构展示
  • 工业用摇臂钻加工设备结构展示
  • 工业用摇臂钻加工设备结构展示
  • 工业用摇臂钻加工设备结构展示
  • 工业用摇臂钻加工设备结构展示

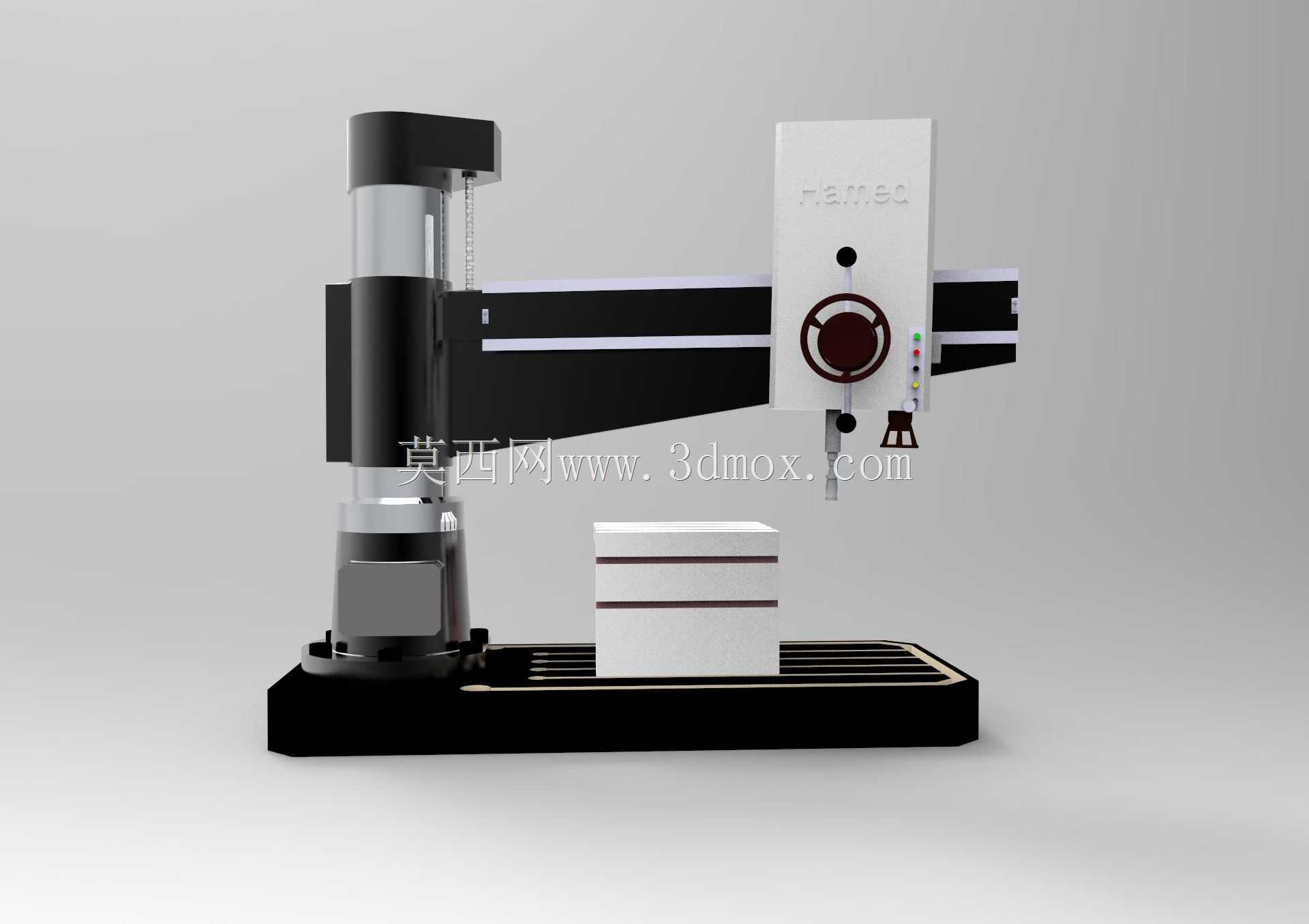

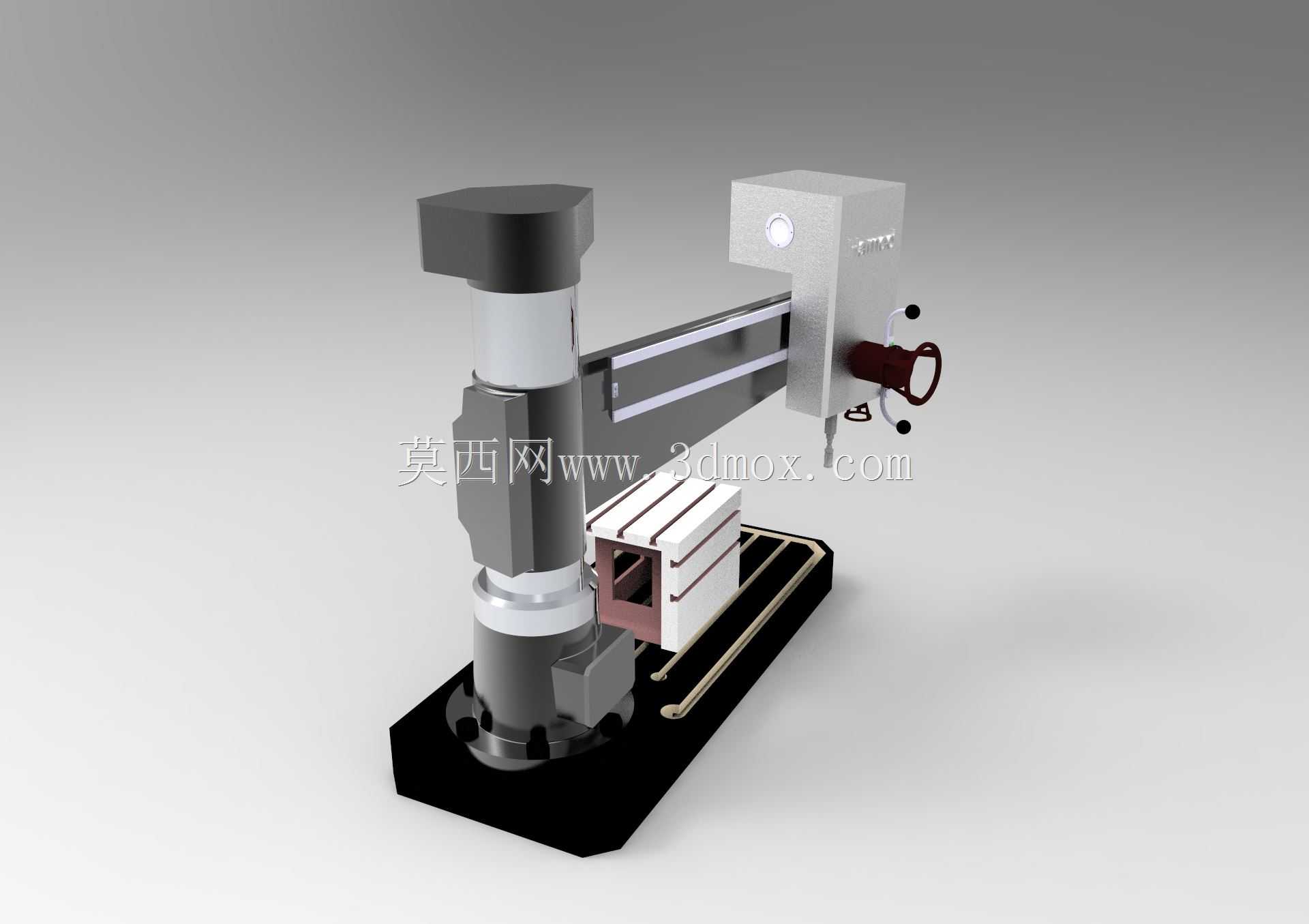

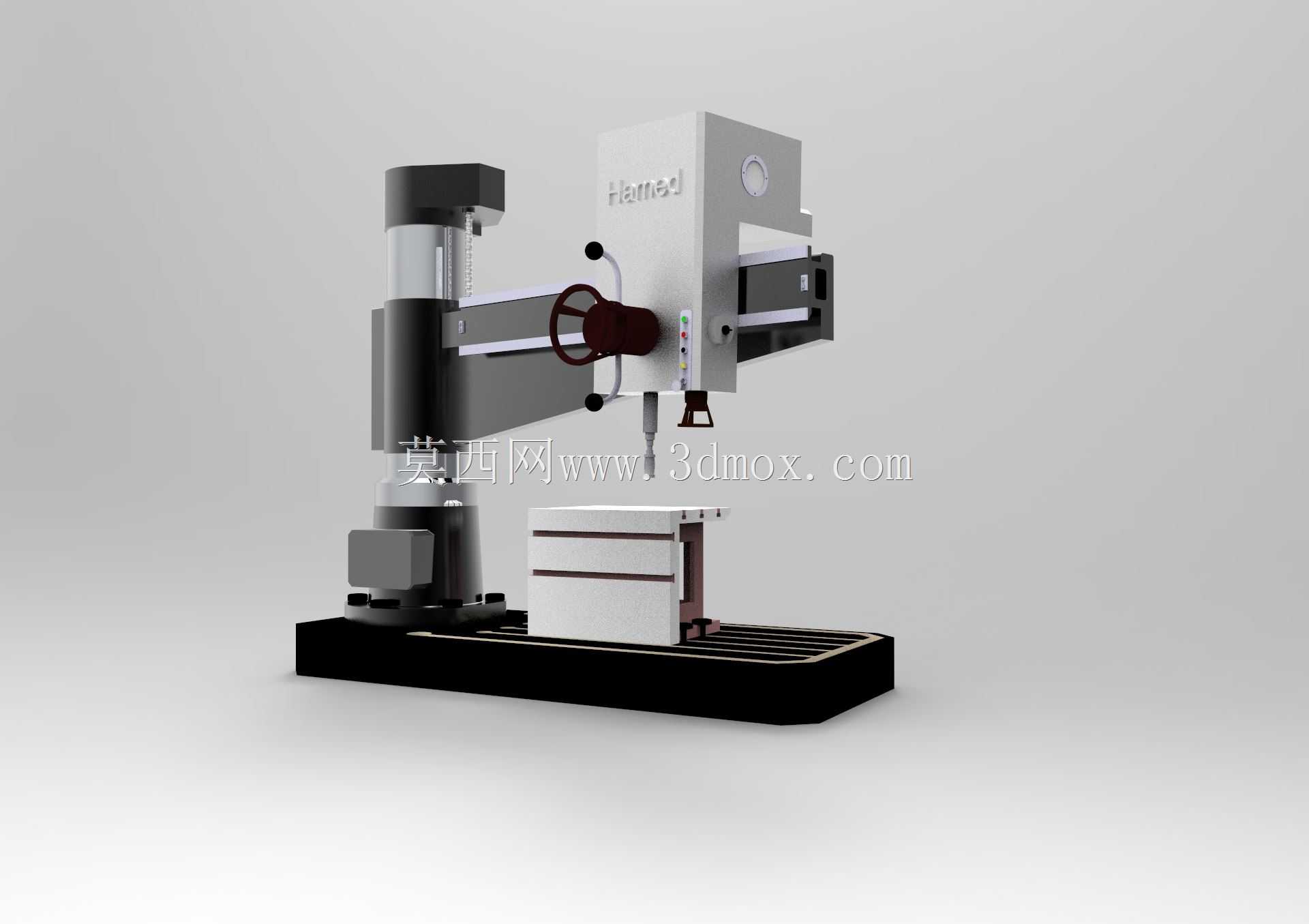

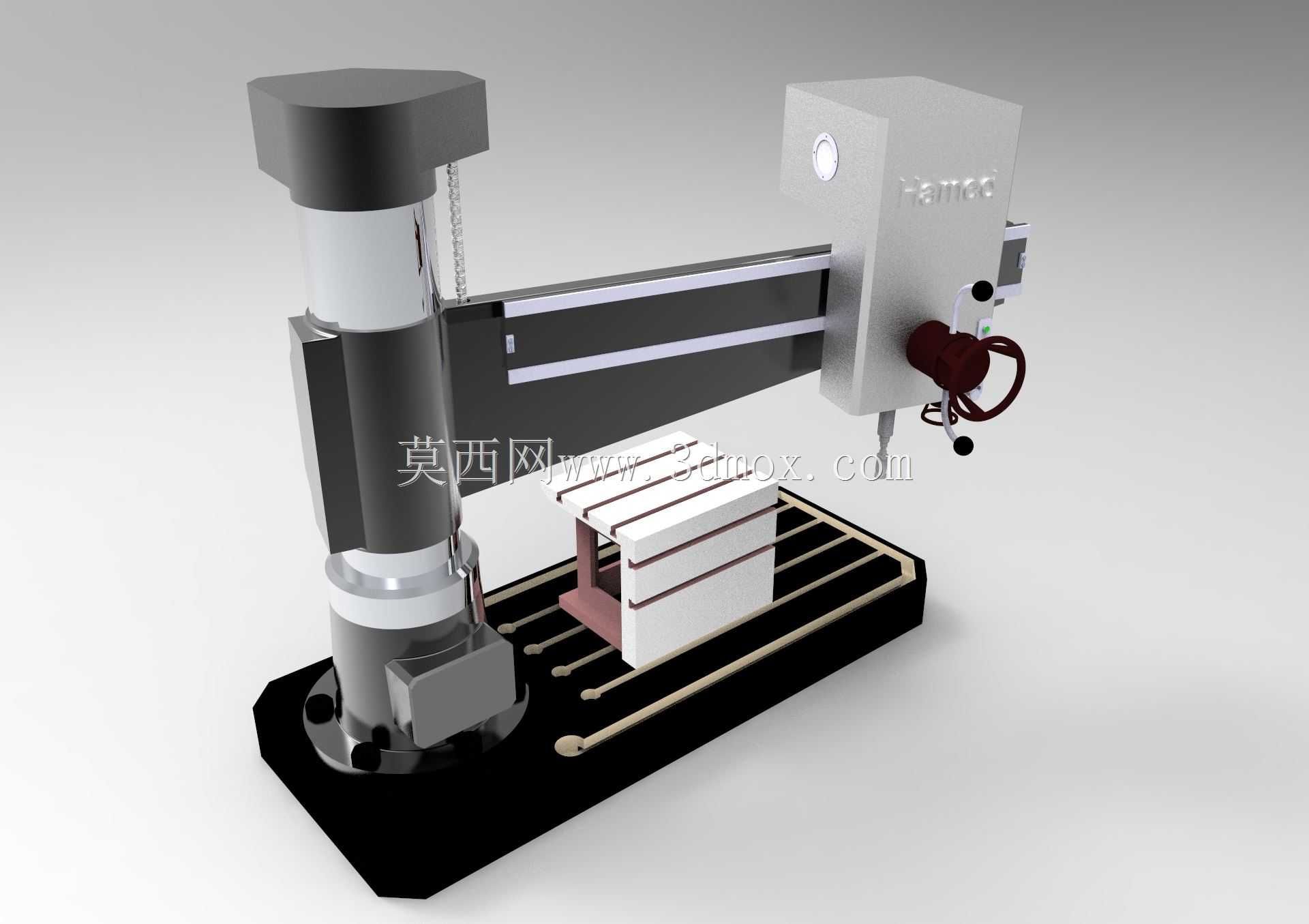

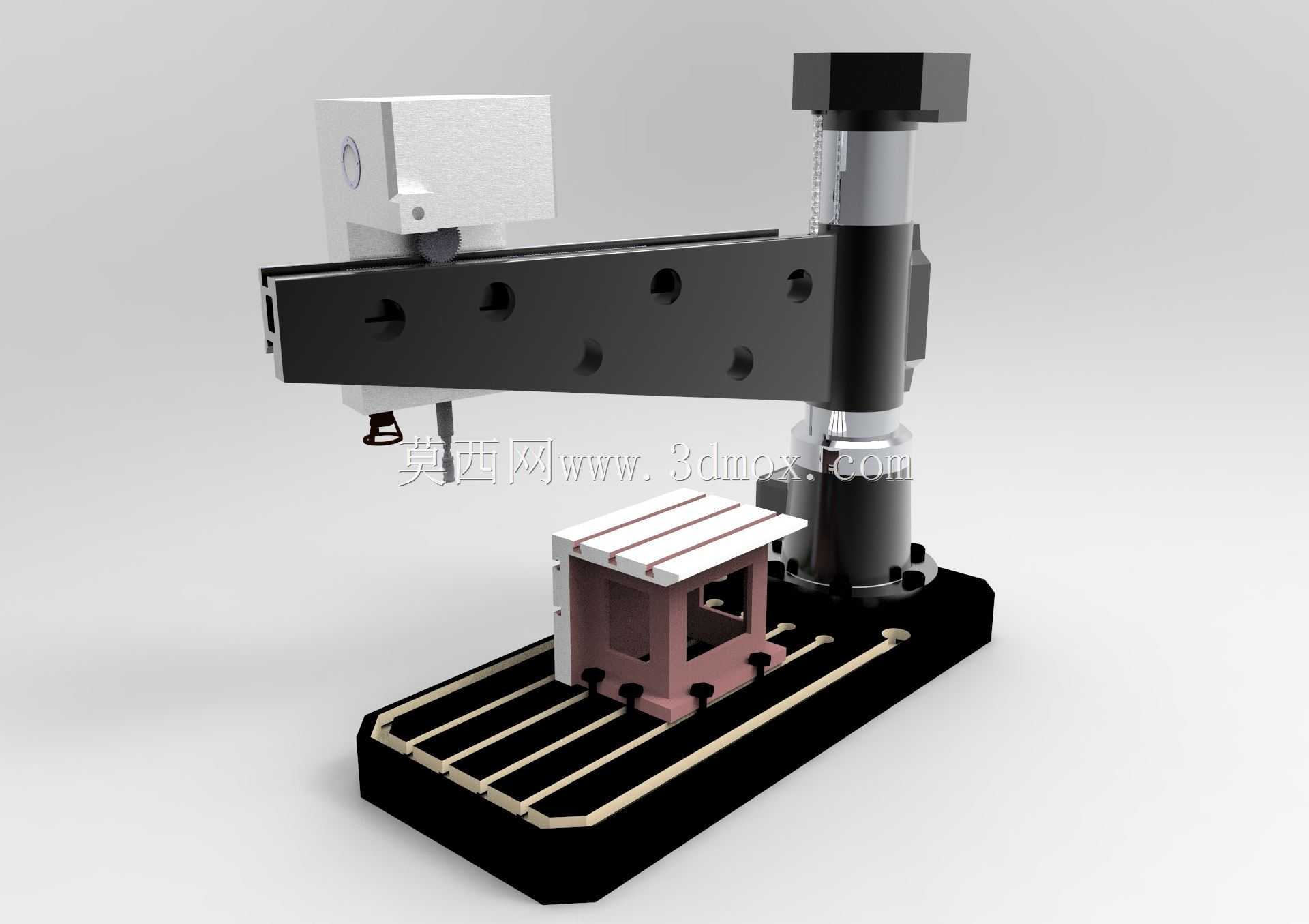

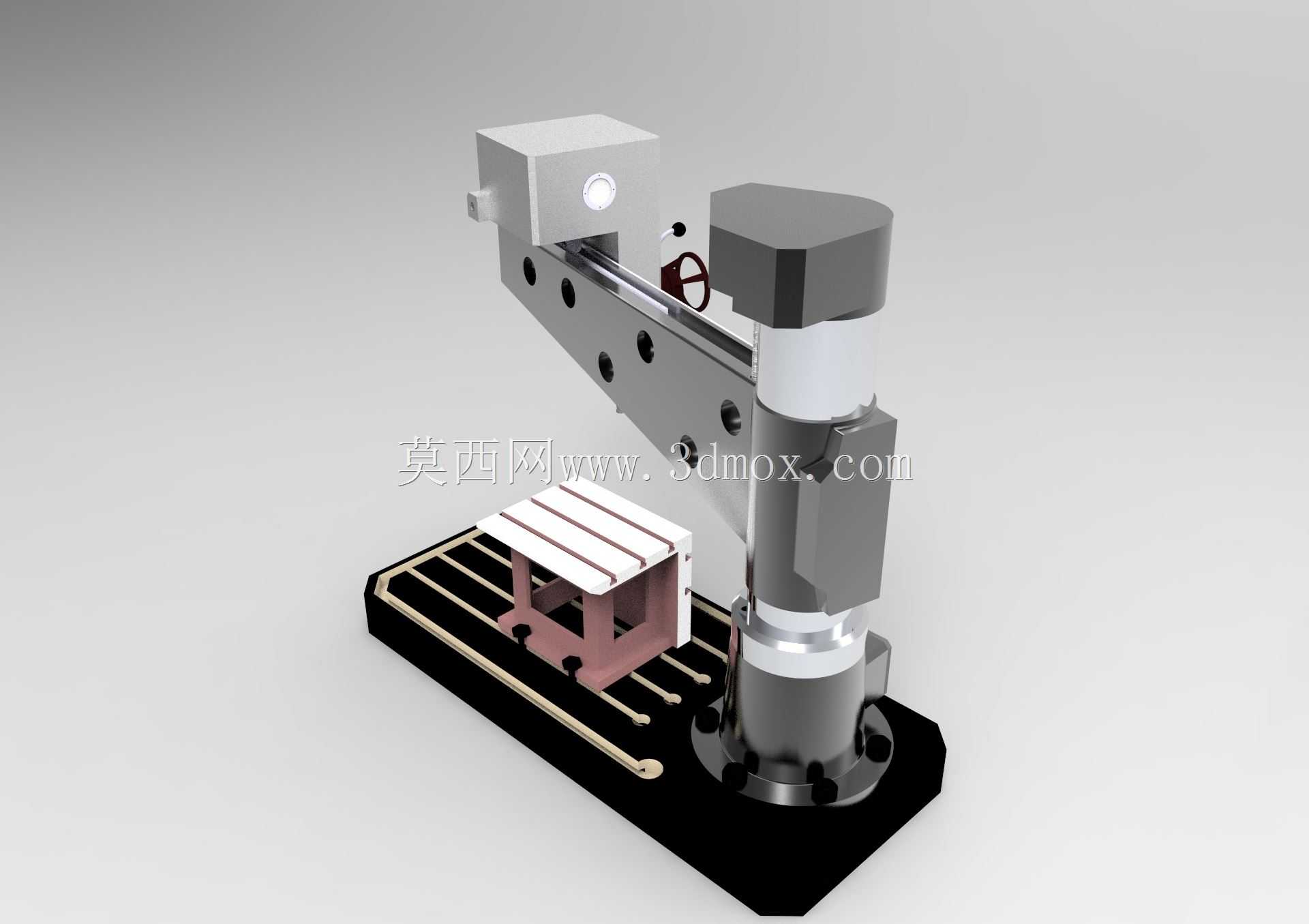

在重型机械加工、模具制造、大型钢结构件生产的车间场景里,摇臂钻是孔加工环节不可或缺的核心设备,它解决了大型笨重工件无法灵活移动、难以在普通立式钻床上完成多位置孔加工的痛点。这款摇臂钻的结构设计围绕大作业范围、高操作灵活性展开,底座采用厚实的铸铁箱体结构,既承担整台设备的承重,也可作为小型工件的装夹平台,T型槽沿底座台面纵向排布,方便搭配压板、螺栓完成不同外形工件的装夹固定,安装时需要保证底座水平度误差控制在每米0.02mm以内,避免长期使用出现导轨磨损不均、钻孔垂直度超差的问题。立柱部分采用内外柱双层结构,内柱固定在底座上,外柱可绕内柱做360度回转,摇臂通过升降丝杠与外柱配合,能沿着立柱方向做上下升降调整,调整到位后通过夹紧机构将摇臂与外柱、外柱与内柱依次锁紧,避免加工过程中出现晃动。摇臂上的导轨面经过高频淬火处理,硬度达到HRC48-53,保证主轴箱沿摇臂横向移动时的耐磨性与移动精度,主轴箱集成了主轴传动、进给变速、操作手柄等核心部件,主轴行程可满足不同深度孔的钻削需求,能完成钻孔、扩孔、铰孔、攻丝、锪平面等多道加工工序。设计时充分考虑了操作的人机工程性,主轴操作手轮布置在操作人员站立即可轻松触及的位置,转速、进给量的调节手柄标识清晰,可根据不同加工材质、孔径大小快速匹配切削参数。设备的安装边界需要预留足够的操作空间,摇臂最大回转半径范围内不能有固定障碍物,后方预留至少600mm的维护通道,方便后期对升降丝杠、夹紧机构、传动齿轮组做润滑保养与故障检修。日常使用中,摇臂的升降导轨、立柱配合面需要定期加注锂基润滑脂,主轴锥孔要保持清洁,避免锥面磨损导致钻头装夹偏斜,影响孔的加工精度。针对大型箱体类、机架类工件,加工前需要先将摇臂调整到合适高度,转动外柱对准加工区域,移动主轴箱到孔位正上方,锁紧所有夹紧机构后再开始进给加工,能大幅减少工件吊装找正的辅助时间,提升批量加工的效率。
