车床尾座结构三维设计模型

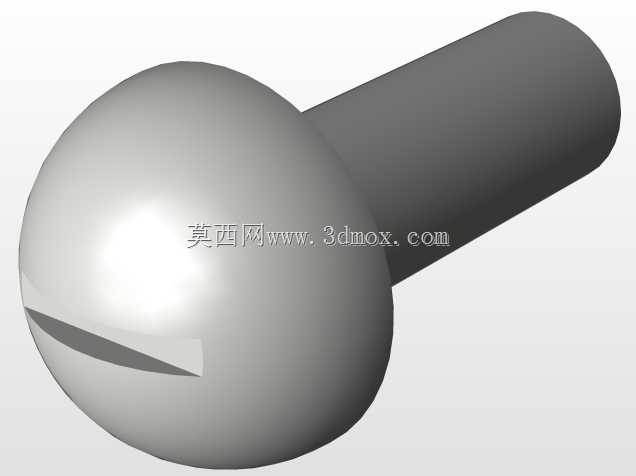

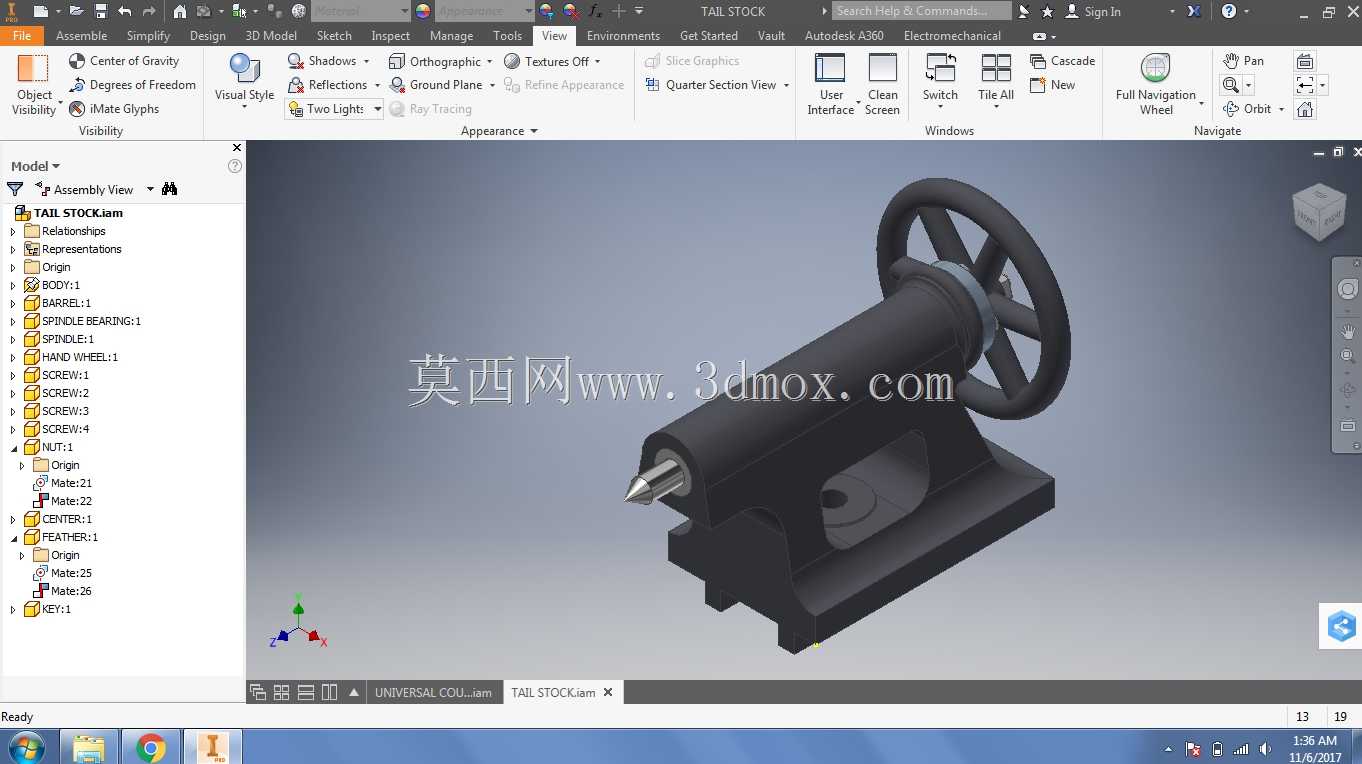

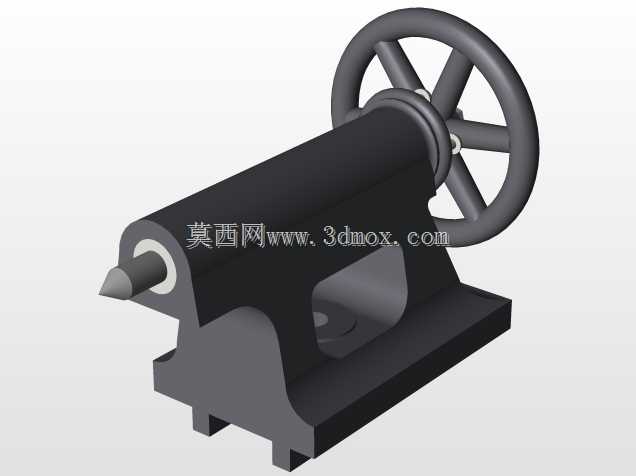

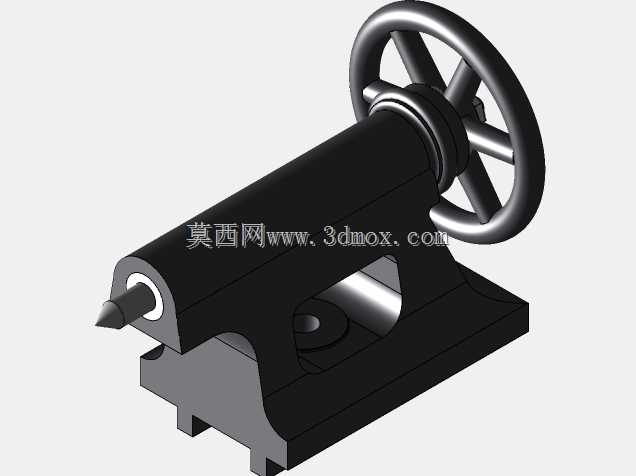

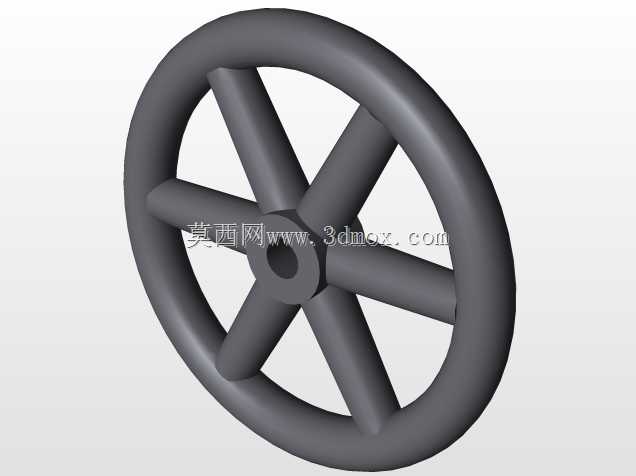

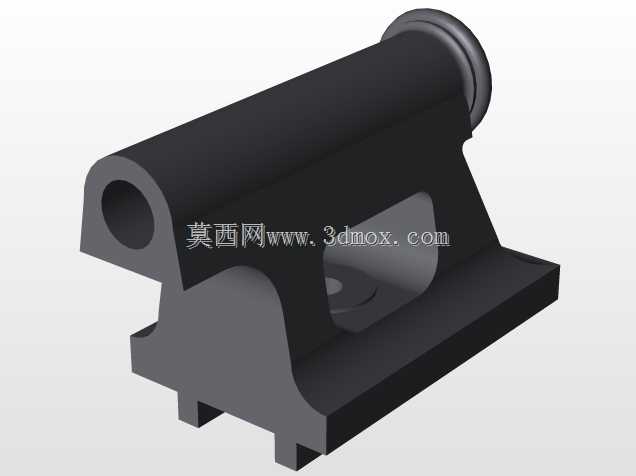

在普通卧式车床的加工场景中，尾座是承担长轴类工件装夹定位、顶尖支撑、孔加工进给的核心配套部件，其结构设计的合理性直接影响工件加工的同轴度、装夹刚性与加工精度范围。这款尾座模型的整体结构采用经典的卧式车床尾座布局，底部设置与车床床身导轨匹配的安装基面，基面带有适配平导轨或山形导轨的定位凹槽，安装时可沿床身导轨轴向滑移，调整与主轴卡盘之间的间距，适配不同长度规格的轴类工件装夹需求，滑移到位后通过底部的锁紧机构可将尾座本体牢牢固定在床身指定位置，避免加工过程中出现位移窜动。尾座上部的核心功能单元为套筒组件，套筒内部为莫氏锥孔，可安装固定顶尖、回转顶尖、钻头、铰刀等工装，通过手轮驱动的丝杠螺母副带动套筒沿尾座本体的内孔做轴向进给运动，手轮采用多辐条轮盘结构，握持施力方便，进给过程中套筒与本体配合面设置有导向键槽，限制套筒周向转动，保证进给运动的直线度，避免加工时刀具或顶尖出现偏摆。尾座本体采用箱式铸铁结构的设计思路，厚重的本体结构可有效吸收切削过程中的振动，提升加工稳定性，套筒行程根据常规车床加工范围设置，可满足不同长度工件的顶紧需求以及孔加工的进给深度要求，套筒伸出端设置有防尘密封结构，可阻挡加工过程中的切屑、切削液进入本体配合面，减少配合面的磨损，延长部件使用寿命。在实际机加工生产中，尾座的顶紧力可通过丝杠进给的手轮力矩控制，针对重型切削场景可适当加大顶紧力，薄壁工件加工时则需控制顶紧力避免工件变形，部分加工场景下还可偏移尾座本体的中心位置，实现小锥度长轴类工件的锥面车削加工。这款模型完整还原了尾座的各部件装配关系，包括手轮与丝杠的连接结构、套筒的锁紧机构、底部导轨安装结构、顶尖安装锥孔等细节，各配合面的尺寸公差、安装边界均按照常规卧式车床的行业通用设计规范设置，可直接用于机床结构教学、尾座部件的改进设计参考、车床维修的备件测绘参照，也可作为机加工工艺设计时的工装布局参考依据，帮助设计人员快速理解车床尾座的运动原理与结构组成，在进行专用车床改造、非标工装设计时可直接调用相关结构参数，缩短设计周期，避免结构设计出现干涉、刚性不足等常见问题。
