插齿加工用成形机切削刀头结构

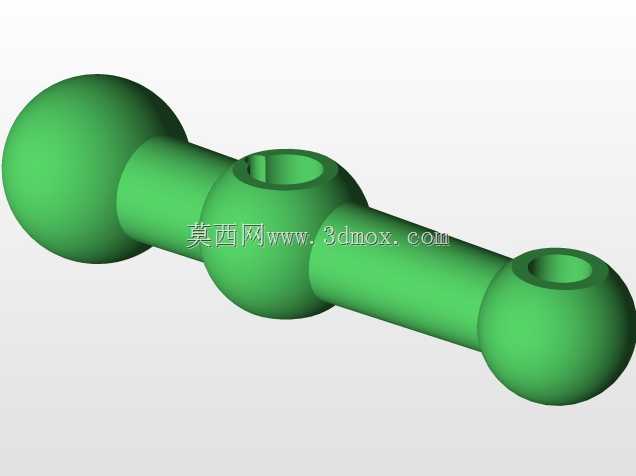

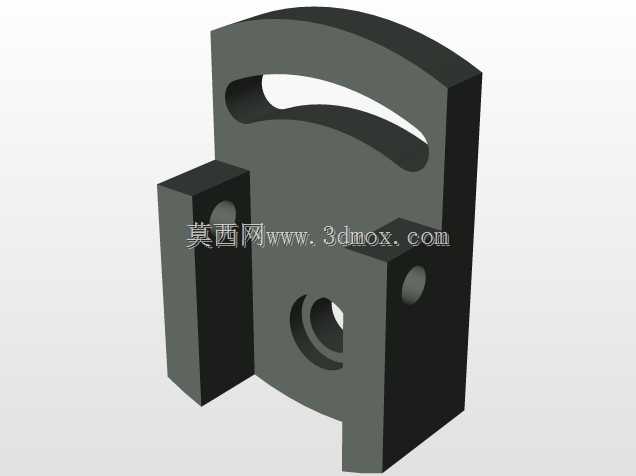

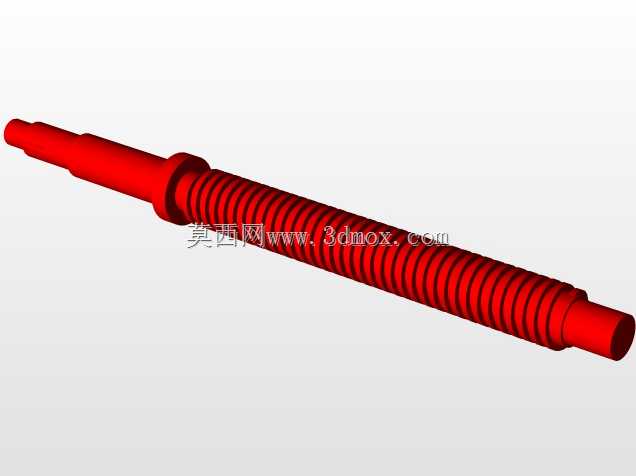

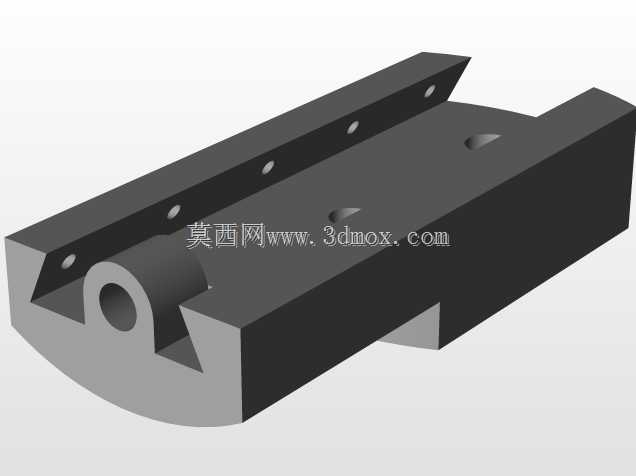

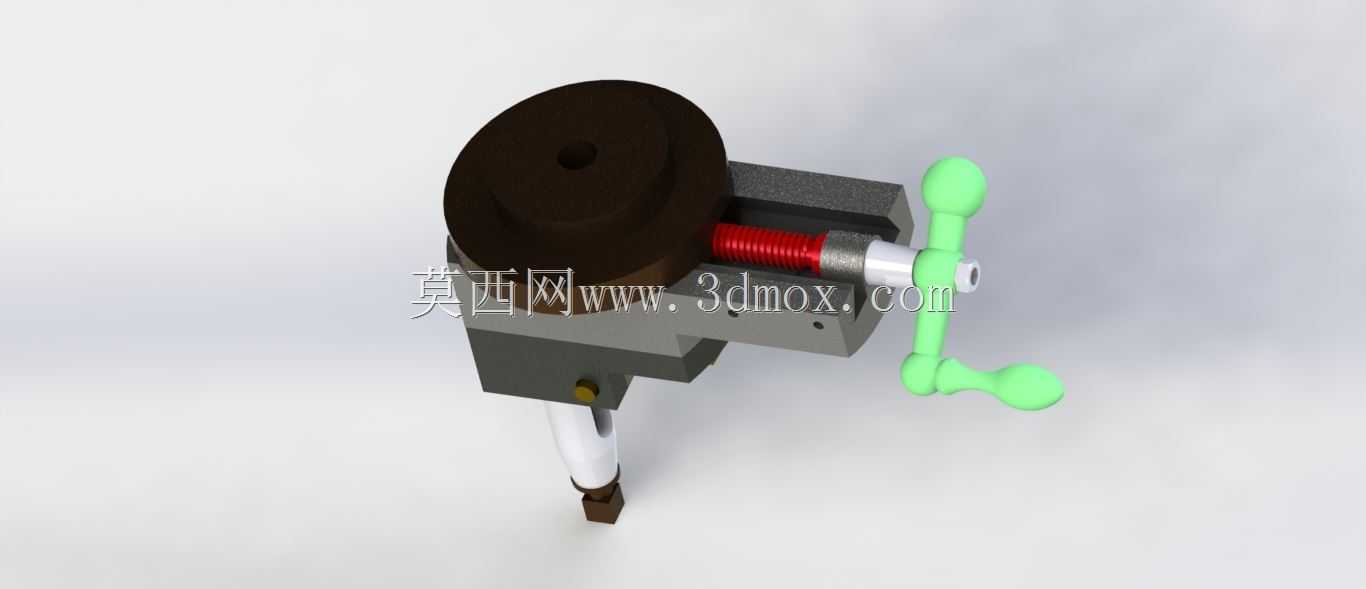

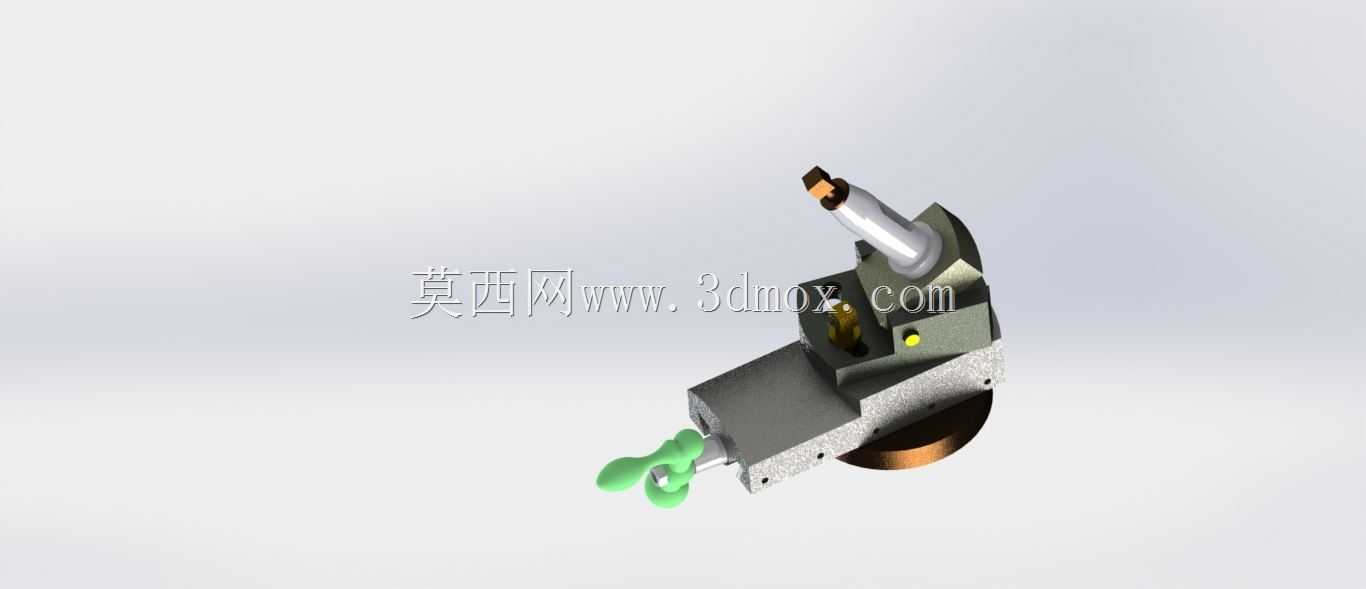

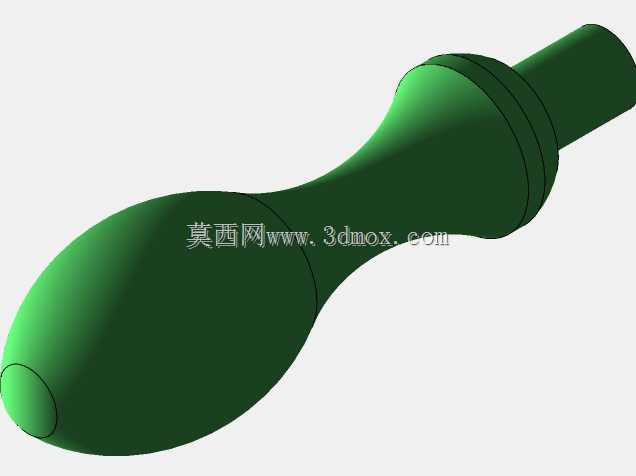

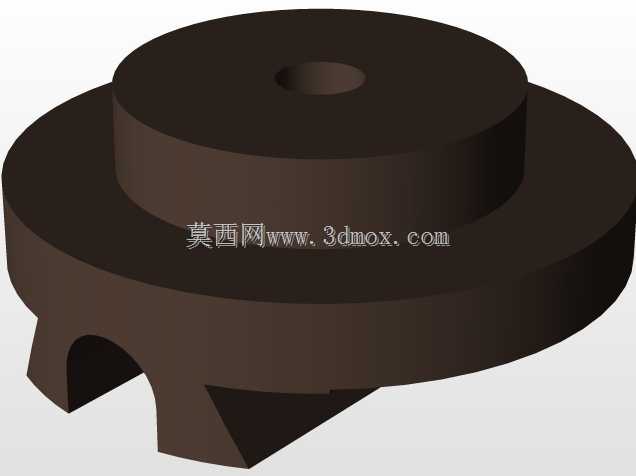

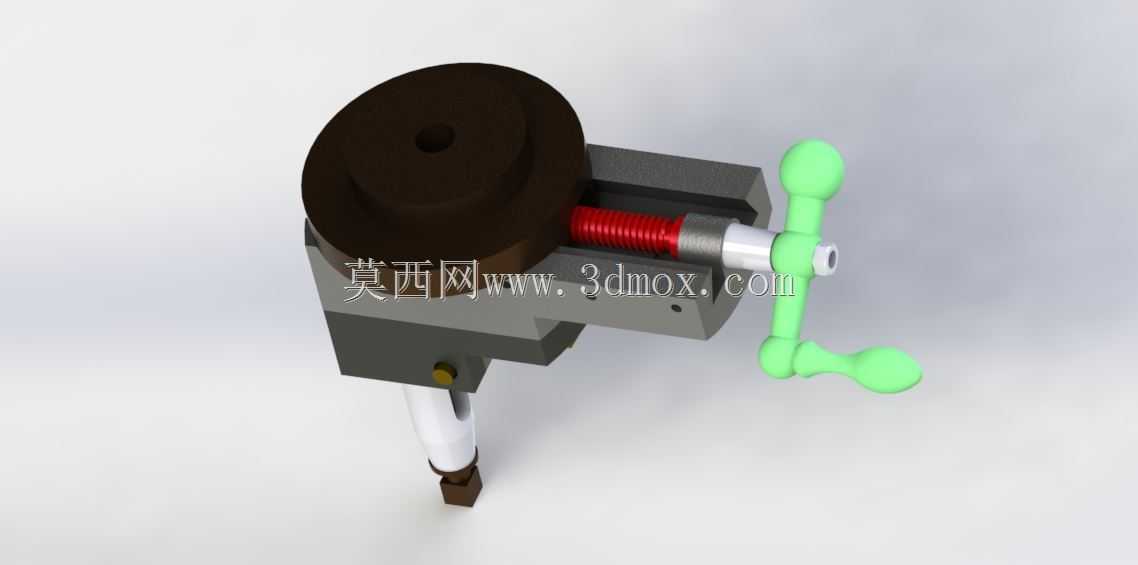

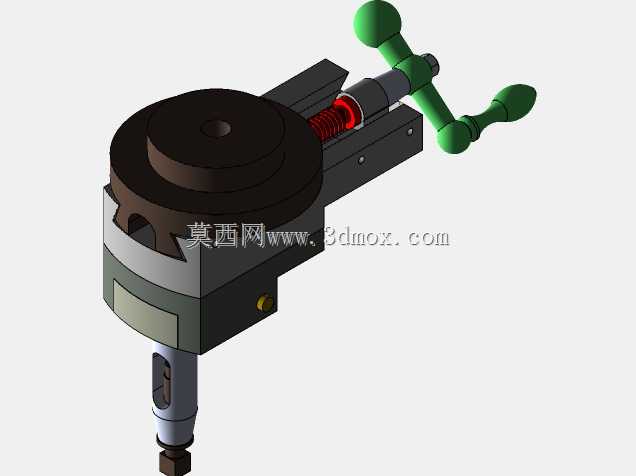

这款成形机刀头是插齿加工工序里的核心执行部件，主要配套在专用插齿成形设备上，完成直齿类、小模数线性齿形的切削加工作业，区别于车床车削的螺旋进给轨迹，它依托工件与单点切削刃之间的线性相对运动，在工件表面加工出符合齿形精度要求的线性刀具轨迹，适配小批量多品种的齿件加工场景，在小型传动件加工车间、齿轮修配工位都能见到这类刀头的应用。从结构设计逻辑来看，刀头整体采用分体式装配结构，基座部分为方正的安装块，预留了多组螺栓安装孔，安装时可直接固定在成形机的滑枕端面，安装面的平面度公差控制在0.02mm以内，保证刀头装夹后不会出现偏摆，基座侧面设计了带绿色防滑手柄的锁紧调节机构，可在换刀或调整切削行程时快速松开锁紧，调整刀头的伸出长度，调节行程范围覆盖0-15mm，能适配不同吃刀深度的加工需求。切削端的刀夹部分采用倾斜式布局，刀杆与基座安装面呈12度倾角，这个角度是经过切削力验算确定的，既可以保证插削过程中切削刃的后角足够，避免刀杆与已加工面发生摩擦刮蹭，又能让切削力的分力顺着刀杆轴线方向传递，减少刀杆受径向力产生的让刀变形，刀夹内部设计了弹性顶紧结构，装入硬质合金刀片后可自动顶紧定位，换刀时不需要额外拆卸刀夹整体，仅需松开侧顶丝就能完成刀片更换，大幅缩短换刀辅助时间。刀头中部集成了微量润滑喷嘴接口，可直接对接设备的切削液管路，在切削过程中直接将切削液喷射到切削刃与工件的接触区域，及时带走切削产生的热量，同时冲掉切屑，避免切屑卡在刀头缝隙里刮伤已加工齿面。底部的铜质导向块与设备导轨配合，在刀头随滑枕做线性往复运动时起到辅助导向作用，抵消切削过程中产生的侧向力，保证切削轨迹的直线度误差控制在0.01mm/100mm以内，满足齿形加工的精度要求。从安装边界来看，刀头整体安装后最大外轮廓尺寸不超过120mm*80mm*100mm，不会和设备的工件夹具、防护挡板发生运动干涉，适配多数中小型成形插齿设备的安装接口，不需要额外做转接板改造就能直接装夹使用。在实际加工场景中，这类刀头常用来加工小型传动齿块、齿条类零件的齿形，相比盘状插齿刀，它的单点切削结构刃磨更简单，针对特殊齿形的修形调整更灵活，不需要定制成型刀具就能完成非标准齿形的加工，在非标传动件加工场景下的适配性更强。
