机用重型台虎钳结构三维设计

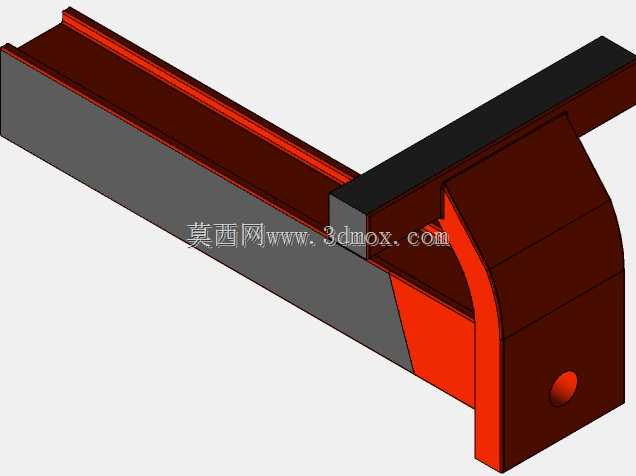

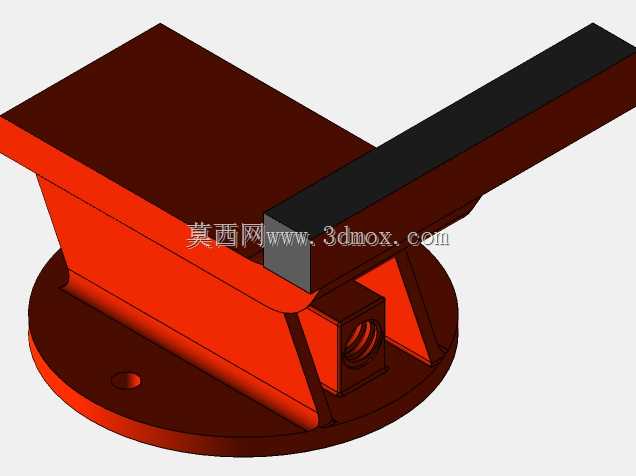

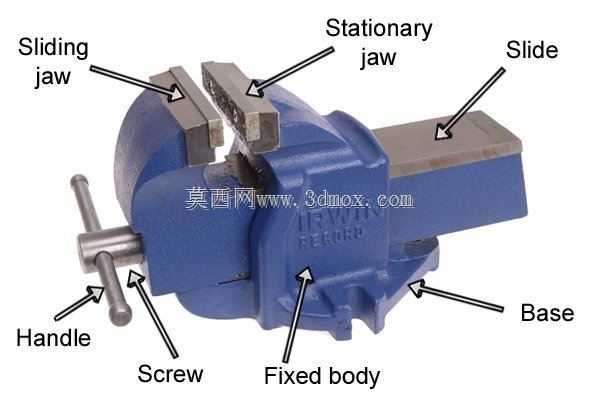

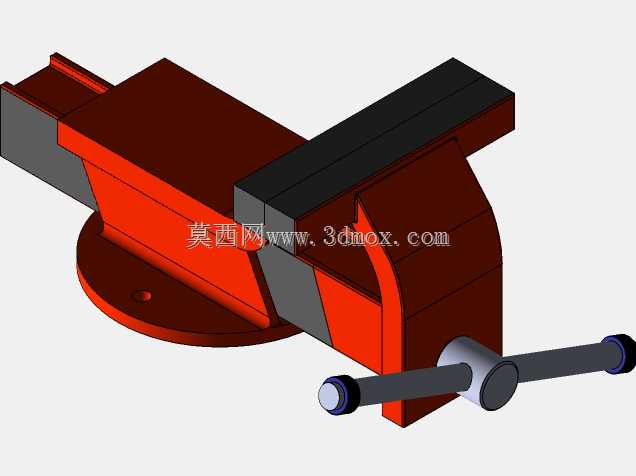

这款台虎钳是钳工工位、机加工辅助装夹场景下的核心工装，日常用于装夹待加工的金属工件、小型装配组件，在锉削、锯切、小型零件攻丝、零部件修配、工件划线等工序中承担固定工件的作用，避免加工过程中工件移位导致加工精度偏差或安全隐患。从结构设计来看，整体采用固定式底座结构，安装时可通过底座预留的螺栓孔将钳体整体固定在钳工工作台台面，安装边界需匹配工作台的安装孔位间距，预留出手柄转动的操作空间，避免操作时手柄与周边工装、工位挡板产生干涉。活动钳身通过滑轨与固定钳身配合，传动部分采用梯形丝杠结构，这种螺纹结构具备自锁特性，夹持工件后不会因为加工过程中的振动导致钳口松脱，夹持稳定性远高于普通三角螺纹传动结构，丝杠端部配套的转动手柄采用穿杆式设计，操作时可根据所需夹紧力调整力臂长度，大夹紧力需求时可接长力臂，日常轻量装夹直接转动手柄即可完成操作。钳口部分采用可拆卸式淬硬钢钳口板，钳口工作面加工有交叉防滑齿纹，能够在夹持毛坯件、粗加工工件时提供足够的摩擦力，避免工件受力滑脱，针对精加工工件装夹场景，也可更换为软质钳口垫，避免夹伤工件已加工表面。固定钳身作为整个结构的承载主体，采用一体式铸造成型结构，壁厚分布经过受力优化，在夹持大负载工件时不会出现钳身变形，滑轨部分的配合间隙经过公差匹配，活动钳身滑动过程中无卡滞、无过大旷量，保证夹持时的对中精度。整体结构的尺寸设计兼顾了工位适配性与夹持范围，钳口张开最大行程可覆盖常规小型机械零件的装夹需求，整体高度适配标准钳工工作台的操作高度，操作人员站立作业时无需过度弯腰即可完成装夹操作，底座的安装孔位采用通用化间距设计，可适配多数现有钳工台的安装预留位，无需额外对工作台进行打孔改造即可完成安装固定。
