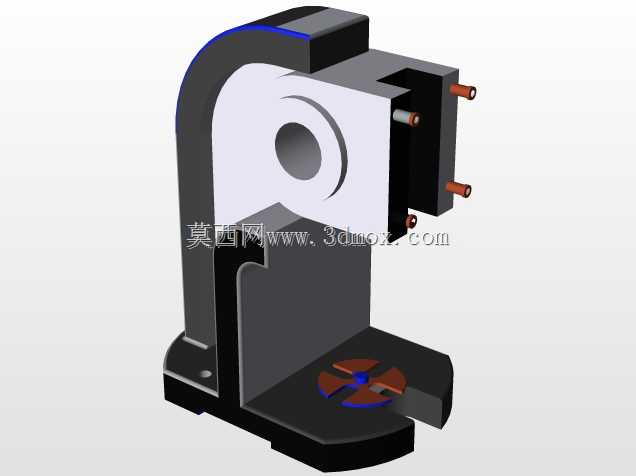

C型立式夹紧工装构件结构设计

该构件为立式C型装夹支座类工装，主要应用于小型零部件压装、铆接、钻孔工序的工位承载场景，在轻工装配、五金件加工、小部件检测工位中可作为独立装夹基座使用，也可通过底部安装位集成到半自动装配线的工位模组中。从结构功能来看，构件上部的带孔凸台为执行元件安装位，可适配小型气缸、压头或者检测探头的固定，凸台侧面预留的四个通孔为紧固件穿装位，可根据执行元件的安装孔距调整紧固件规格，适配不同外径的执行元件安装；下部的平台为工件放置区，平台表面的十字槽结构为定位件嵌装槽，可嵌入不同规格的定位块、仿形治具，实现不同外形小零件的快速定位，避免装夹过程中工件移位。设计过程中优先考虑了C型开口的作业空间需求，开口深度与高度预留了足够的操作余量，既可以满足手动放置工件的操作空间，也能适配自动送料机构的取放料路径，避免结构干涉；主体背部的圆弧过渡结构并非单纯的外观设计，而是通过有限元受力分析后优化的应力分散结构，在承受上部执行元件下压力时，可避免直角连接处的应力集中问题，提升构件整体的刚性与抗疲劳寿命，减少长期受压后的形变概率。安装边界方面，构件底部的平面为基准安装面，底部预留的沉孔为基座固定孔，可通过内六角螺栓将整个构件固定在铝型材工作台或者钢制机座上，安装时需保证底部基准面与安装台面的平面度公差在0.05mm以内，避免上部执行元件的运动轴线与下部工件定位面出现垂直度偏差；上部安装凸台的内孔为同轴度基准，加工时与底部安装面的垂直度公差控制在0.02mm范围内，保证执行元件下压时的作用力垂直作用在工件定位中心，减少偏载带来的工装磨损与工件加工误差。构件侧面的减重槽设计在保证整体刚性的前提下，降低了构件整体重量，既方便单人搬运安装，也减少了材料消耗，适合小批量工装的加工制作；C型架的侧壁厚度经过受力验算，可承受最大5kN的垂直下压力，满足多数小型零部件压装、铆接工序的受力需求，不会出现侧壁形变导致的开口张角过大问题。在实际工位应用中，该构件可搭配不同的仿形定位治具，快速切换加工工件类型，无需重新制作整套工装基座，仅需更换下部定位块与上部执行元件连接头，即可实现多品种小批量零件的装夹需求，大幅降低工装制作成本与换型调试时间。
