偏心式车床装夹工装结构设计

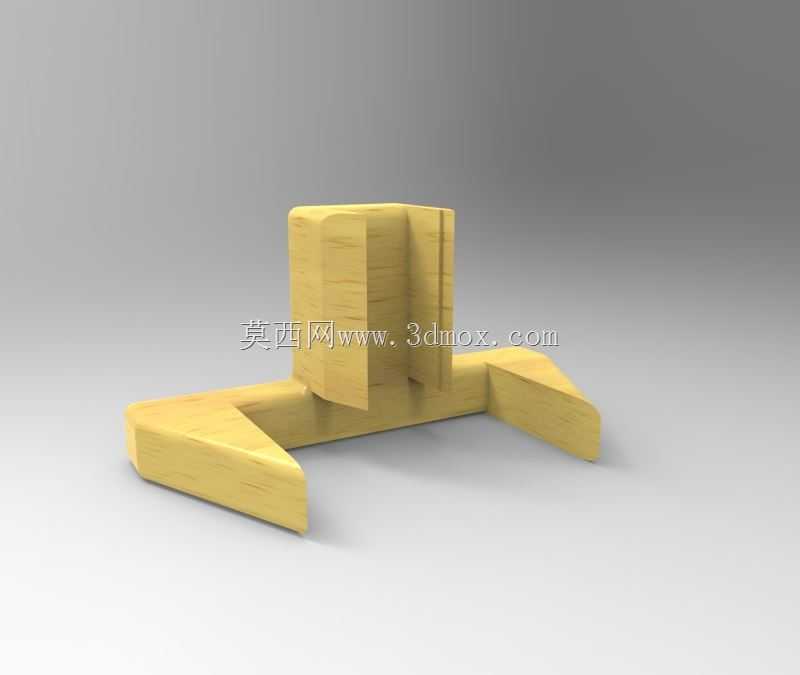

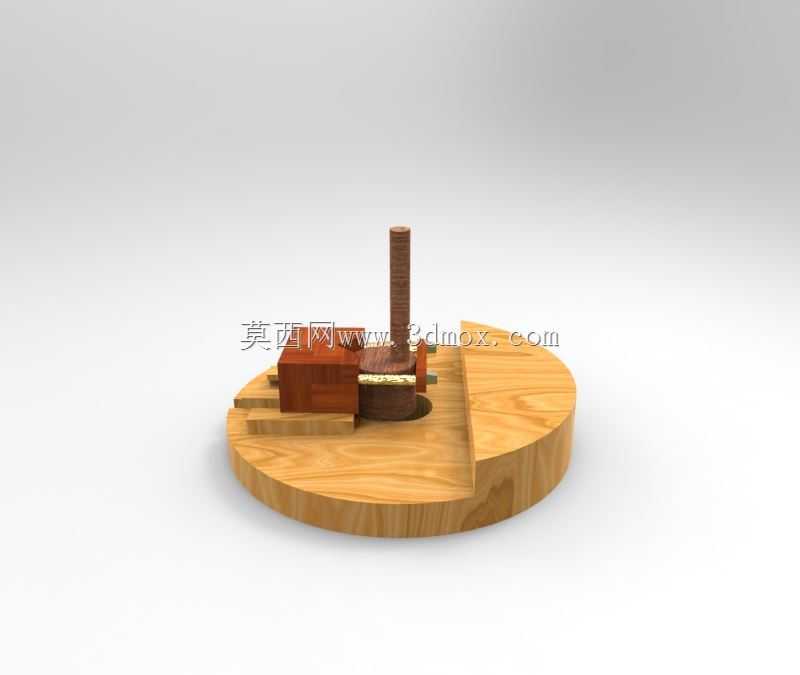

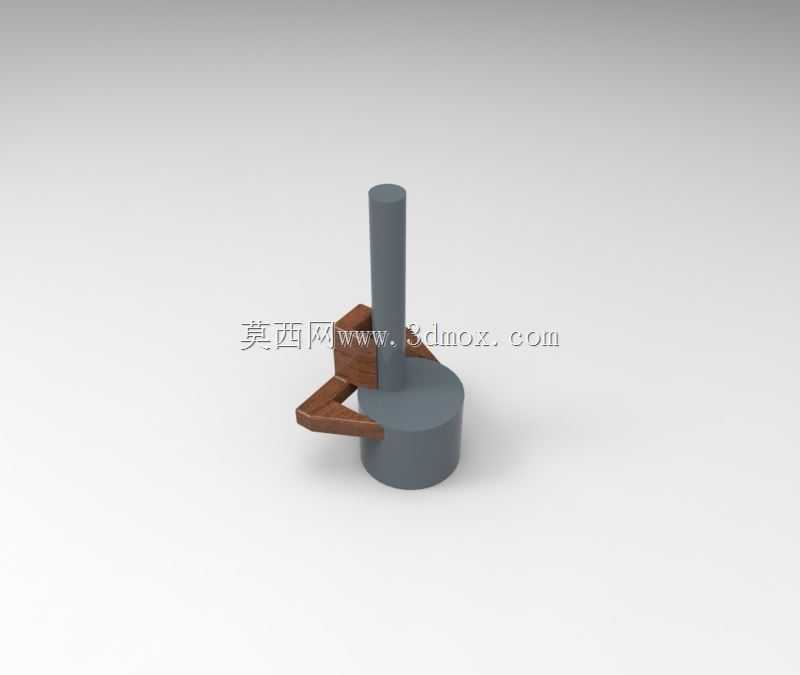

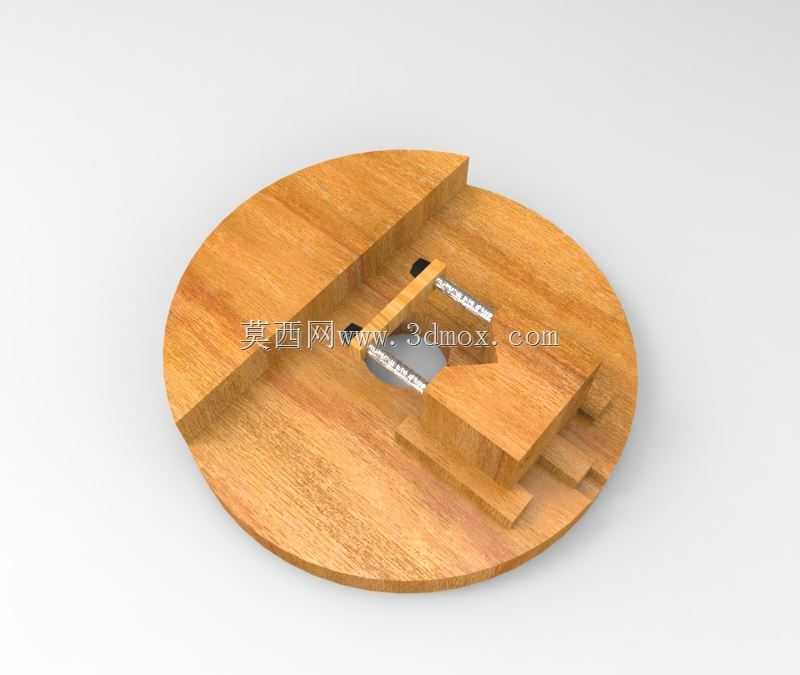

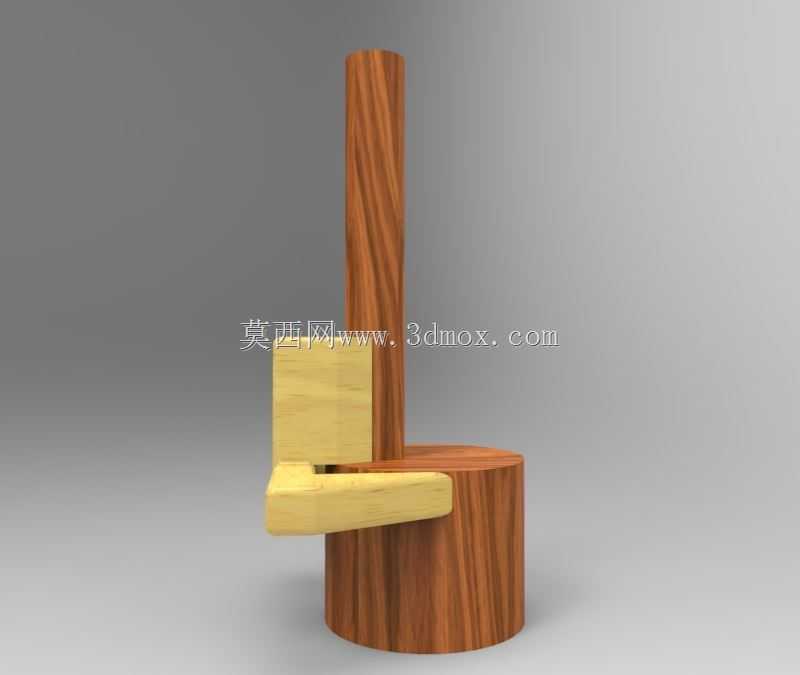

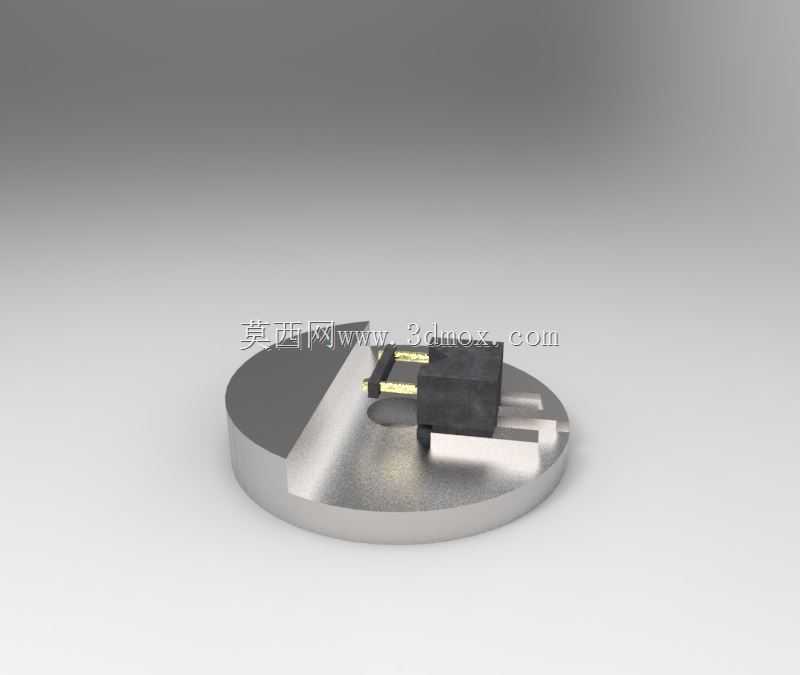

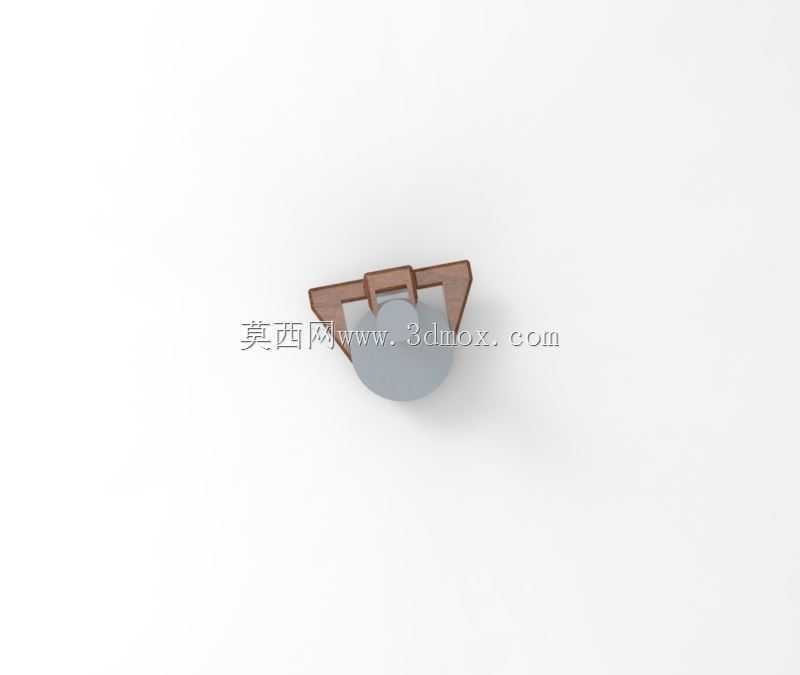

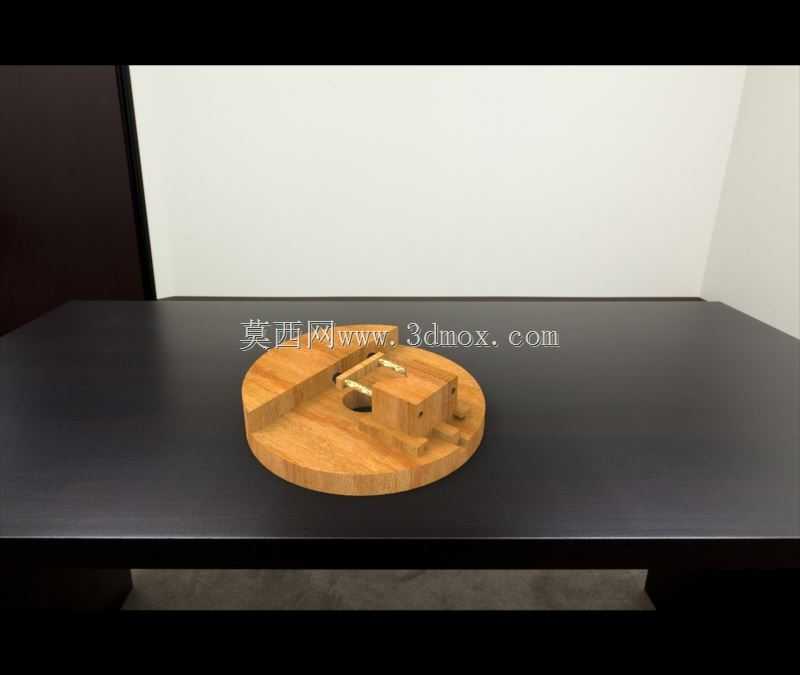

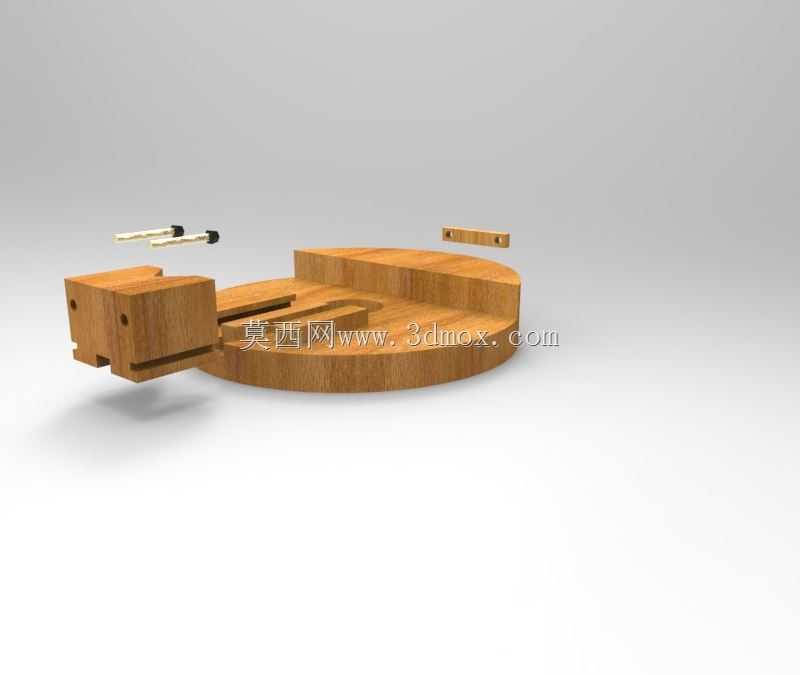

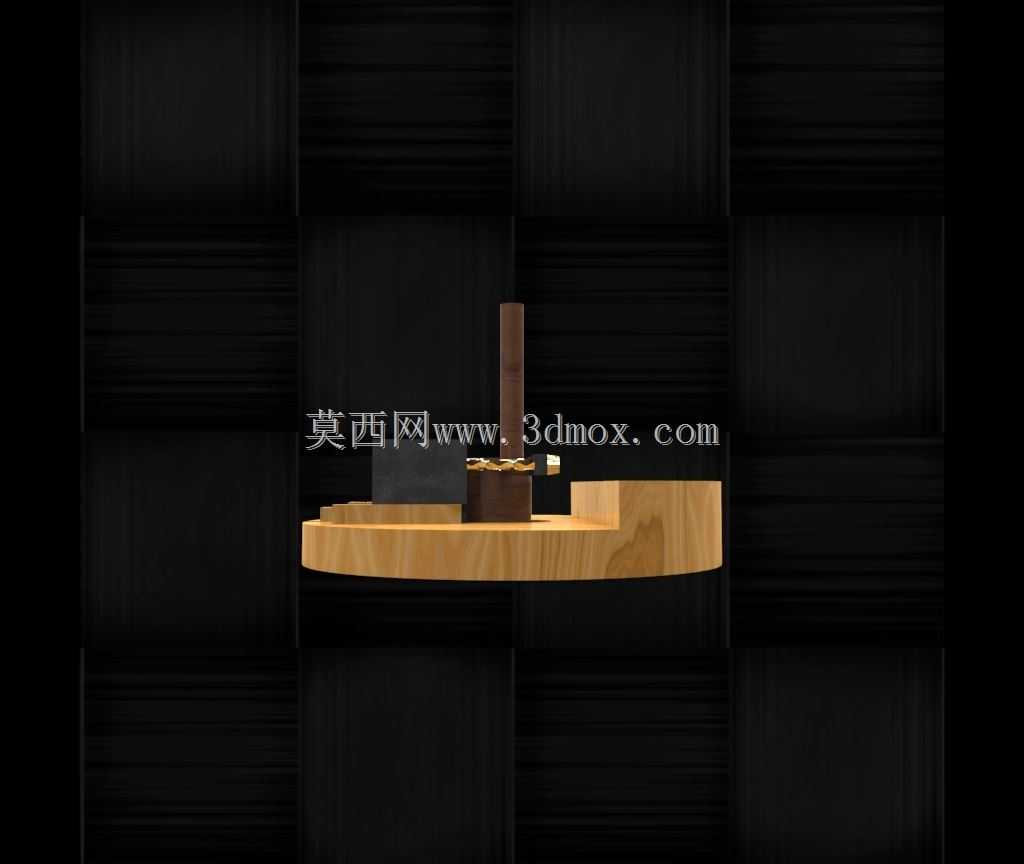

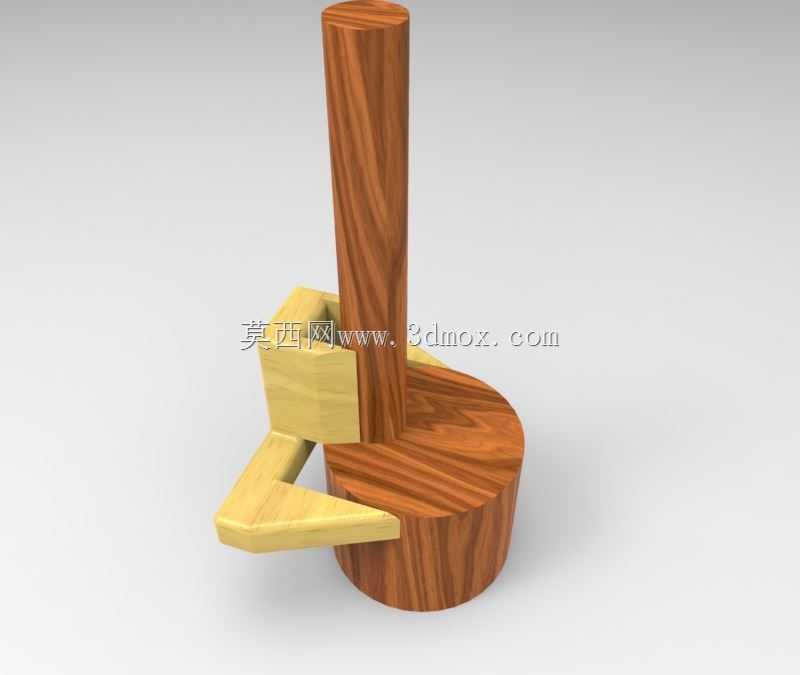

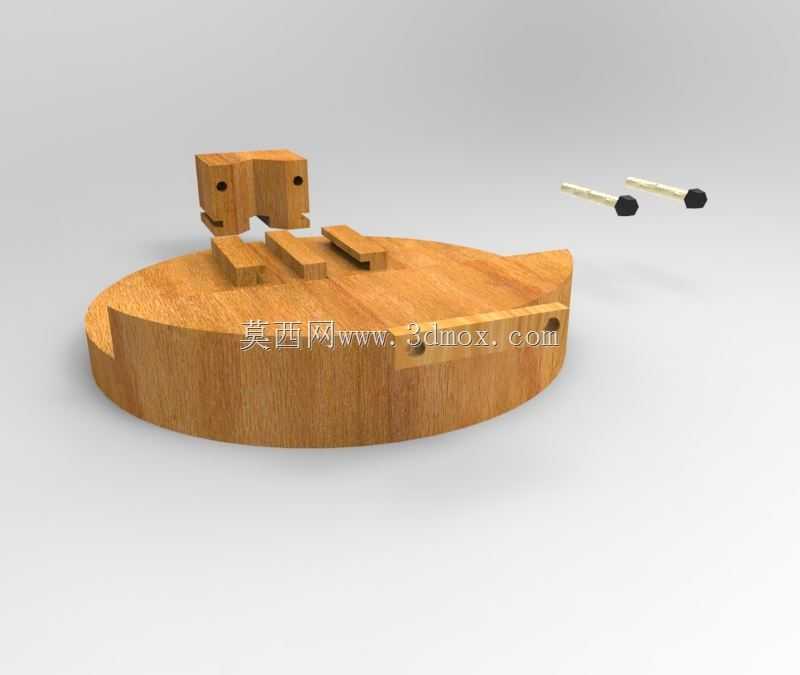

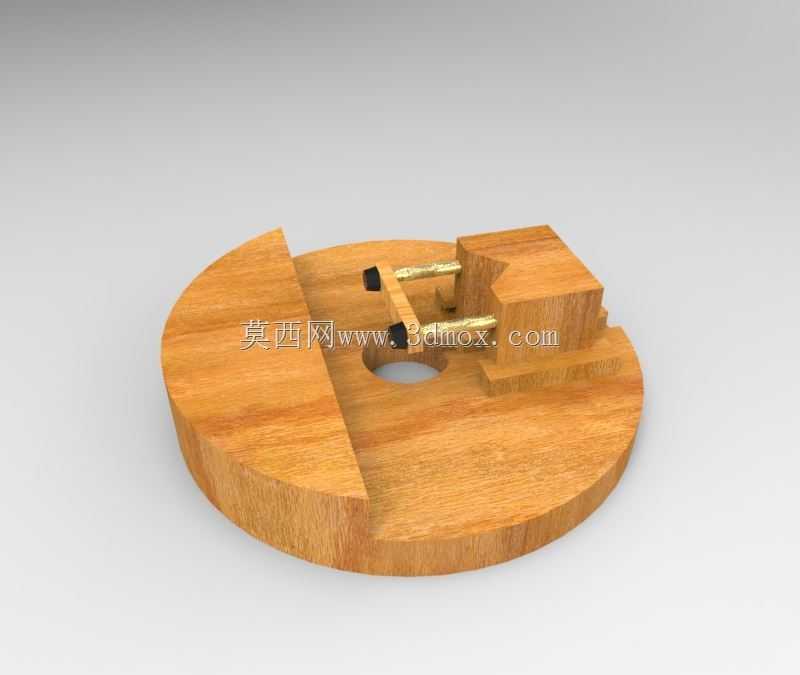

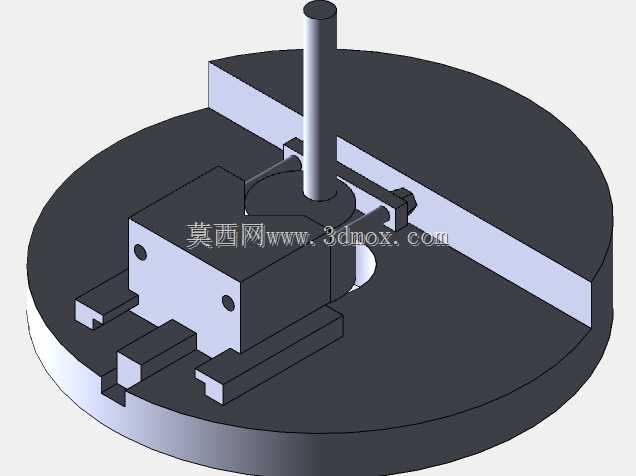

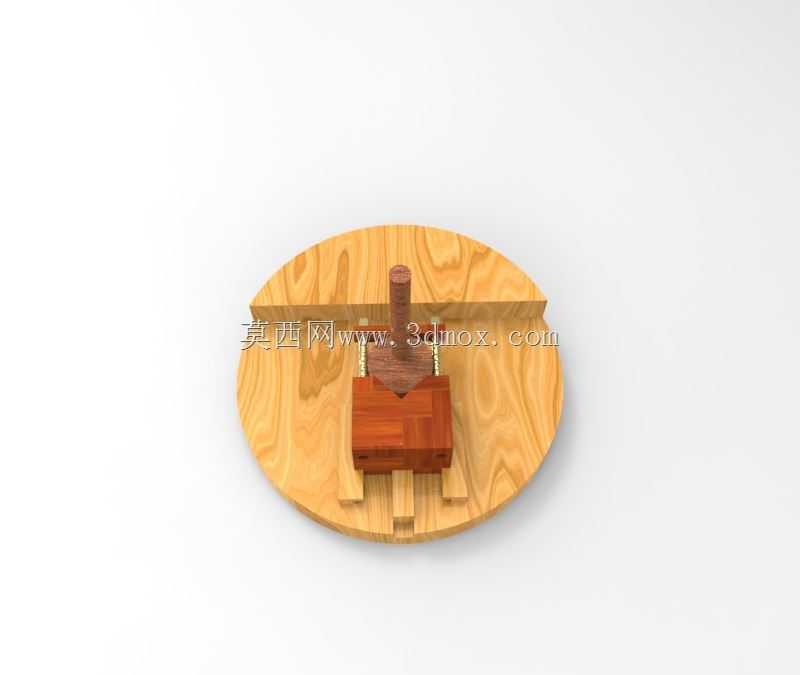

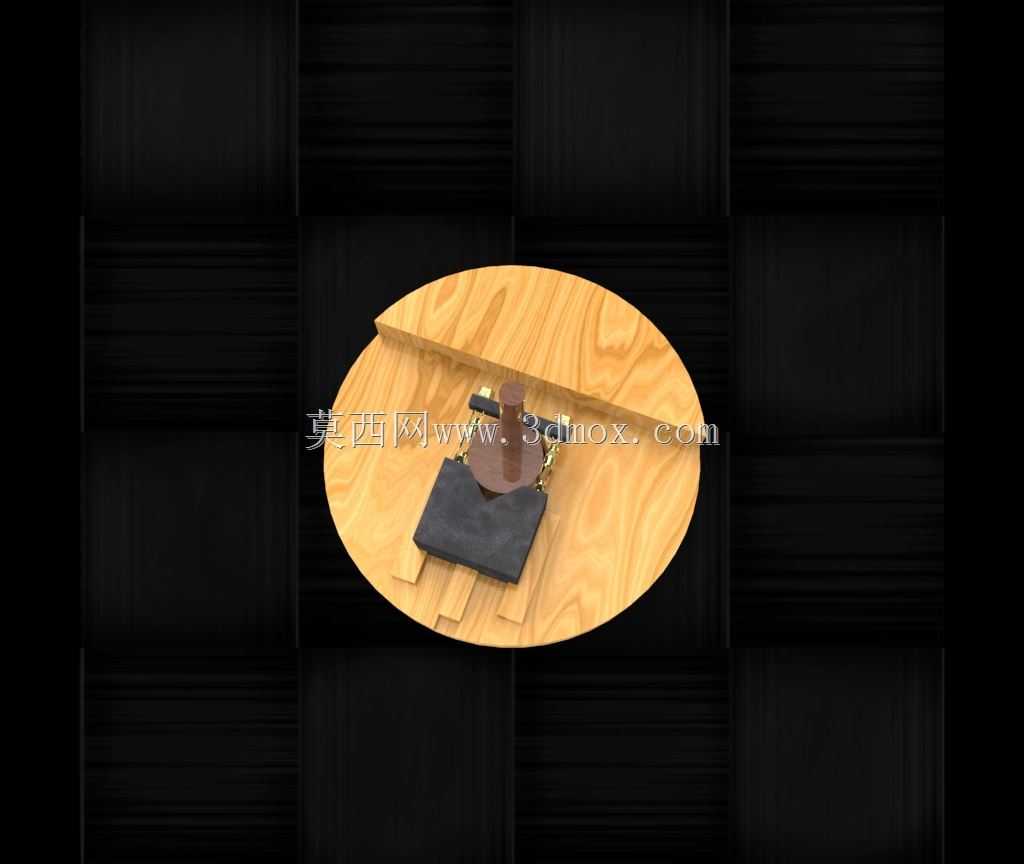

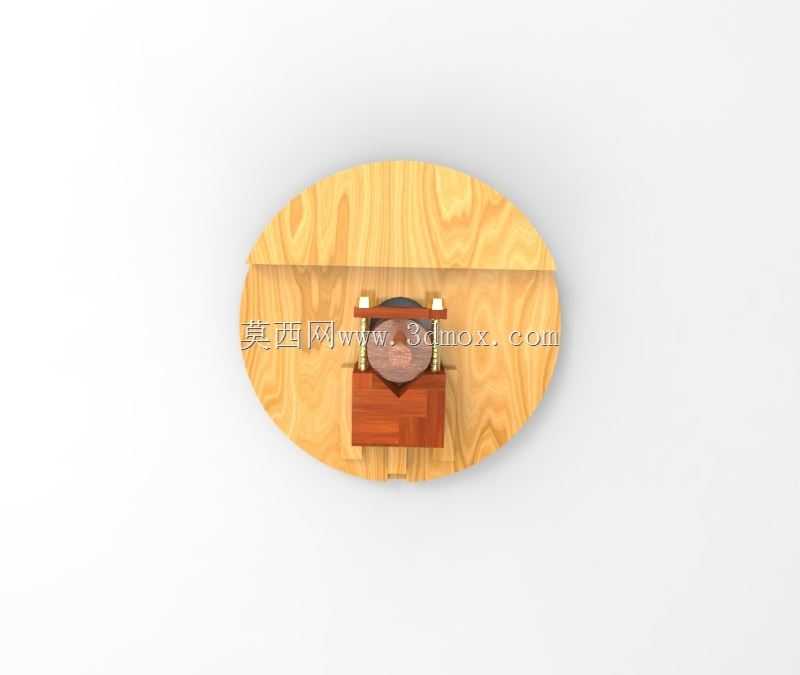

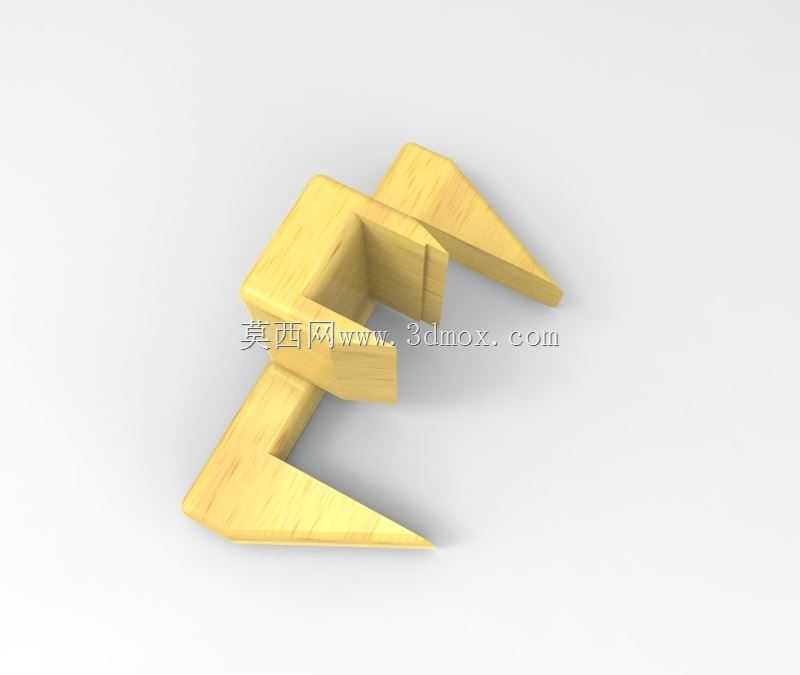

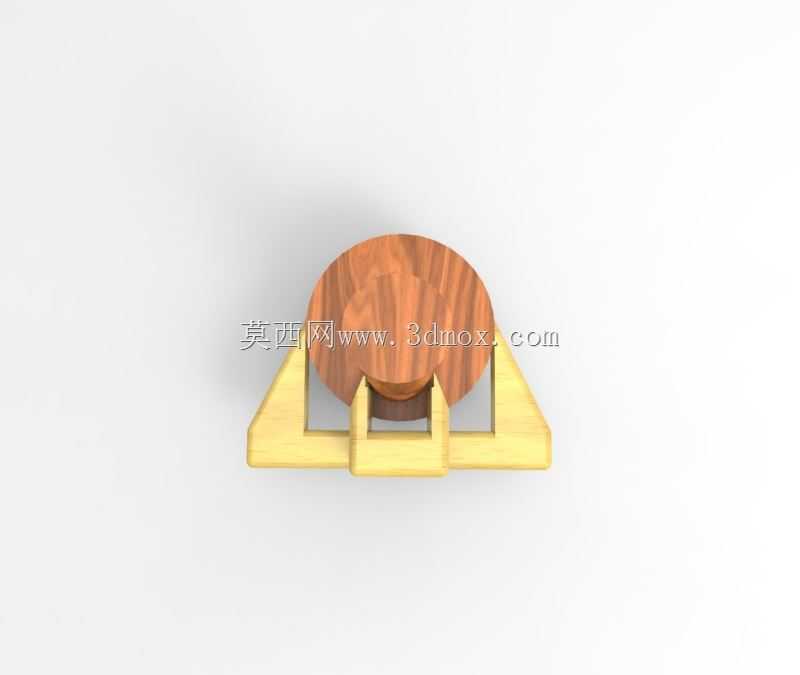

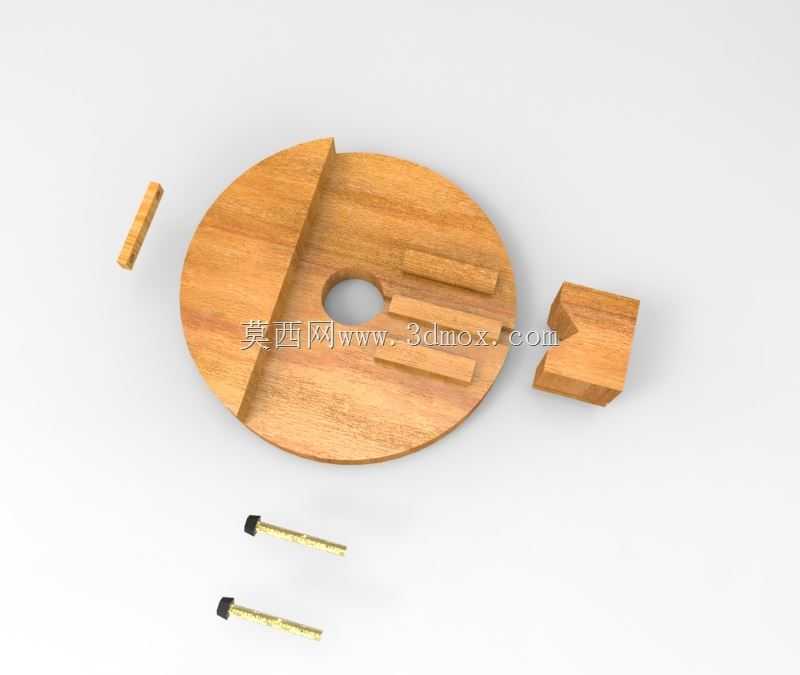

在普通车床的偏心件加工场景中，常规三爪卡盘无法直接完成偏心距固定的工件装夹，需要搭配专用偏心夹具来保证加工精度，这款偏心车削夹具正是针对中小批量偏心轴、偏心套类零件的车削工序设计。从结构来看，夹具采用圆盘式基体作为安装基础，基体通过法兰止口与车床主轴端连接，安装时需保证基体端面与主轴轴线的垂直度误差控制在0.02mm以内，避免装夹后工件出现端面跳动超差的问题。基体上开设的偏心定位槽是整个夹具的核心功能区，偏心距根据常见的偏心零件加工需求设定，槽内设置有可调式压紧组件，包含压紧块、锁紧螺栓与定位挡块，能够适配一定尺寸范围内的方形、圆形毛坯装夹，不需要针对每一种偏心距的零件单独制作花盘配重，大幅缩短了中小批量生产时的工装准备时间。

设计过程中优先考虑了夹具的动平衡特性，圆盘基体采用对称减重结构，在偏心装夹区域的对侧预留了配重安装位，可根据装夹工件的实际重量调整配重块的位置与数量，避免车床高速运转时因偏重产生振动，影响加工表面粗糙度与主轴轴承寿命。压紧组件的螺栓排布避开了车刀的走刀路径，在完成工件端面、外圆的车削加工时不会出现刀具与夹具干涉的问题，定位挡块的位置可沿槽内的T型导轨调整，能够限制工件的轴向窜动，保证加工尺寸的一致性。

从实际使用场景来看，这款夹具适用于普通卧式车床、经济型数控车床的偏心件加工，不需要对机床原有卡盘进行拆卸改造，直接通过主轴端的连接螺栓即可完成夹具的快速换装，安装边界适配主轴端直径160-250mm的常用车床规格，夹具整体最大回转直径控制在300mm以内，不会超出普通车床的最大加工回转范围。夹具的接触工作面均做了淬火处理，硬度达到HRC45-50，能够承受装夹时的压紧力与车削过程中的切削冲击力，长期使用不会出现工作面压痕、变形的问题，日常维护仅需要定期清理T型槽内的切屑，在锁紧螺栓处涂抹少量润滑脂即可保证操作顺畅。

在加工偏心距公差要求在0.05mm以内的零件时，这款夹具的重复装夹精度能够稳定控制在0.03mm以内，相比传统的四爪卡盘找正装夹方式，单件装夹时间可缩短70%以上，尤其适合维修车间、中小机加工企业的多品种小批量偏心件加工需求，不需要制作专用的成型夹具，通过调整压紧组件与配重块即可覆盖多数常规偏心零件的加工需求，有效降低了工装制作成本与生产准备周期。
