自行车车架焊接定位工装夹具结构

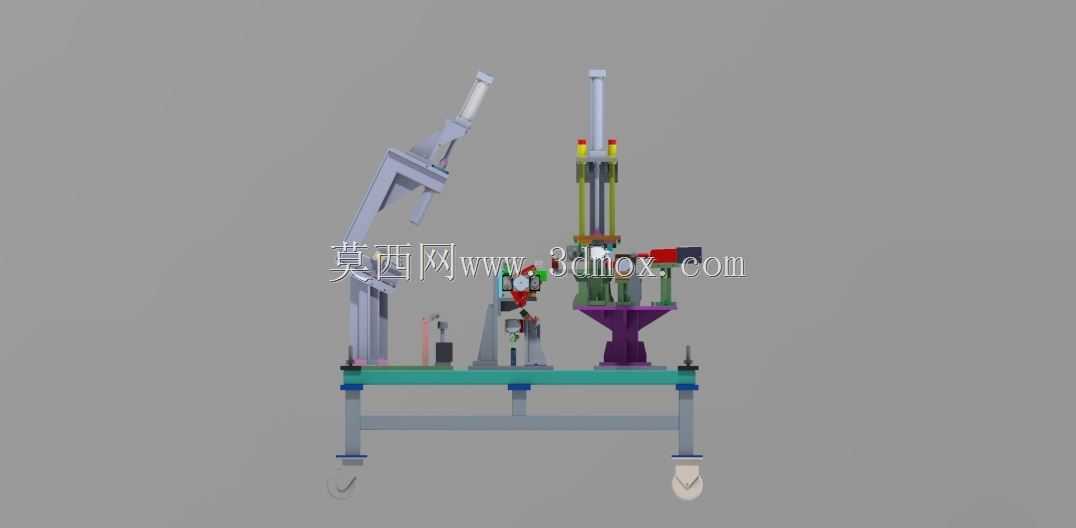

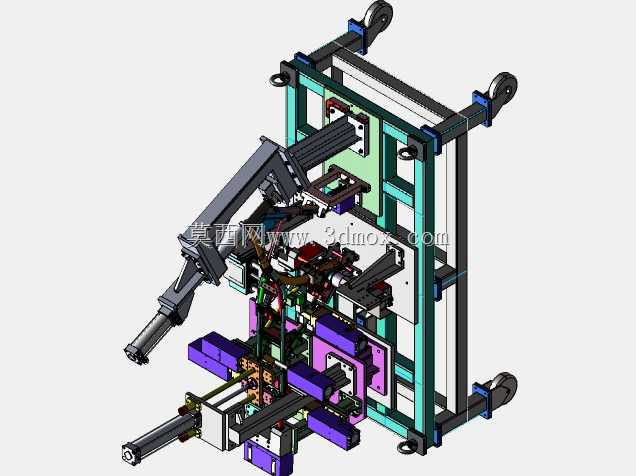

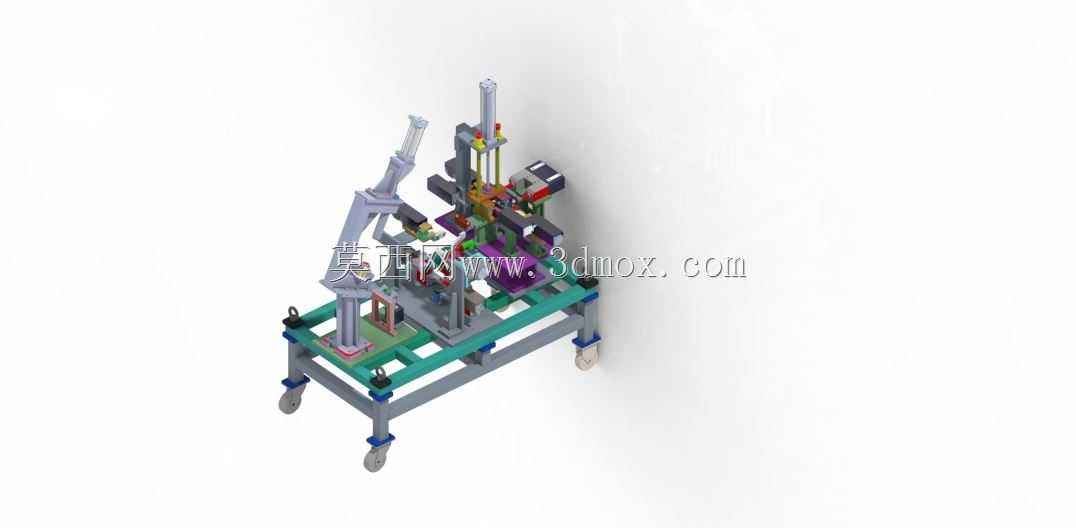

这套工装结构主要面向自行车生产环节的车架焊接工序，在两轮车制造的焊装工位中，车架作为核心承载构件，其焊接精度直接决定后续整车装配的同轴度、轮组安装位偏差以及骑行过程中的受力稳定性，传统手工划线定位焊接的方式，不仅单件装夹找正耗时久，还容易出现管件对接错位、焊后变形超差的问题，批量生产时的尺寸一致性很难管控。整套工装采用台式基座布局，底部通过可调支脚实现安装面的水平校准，无需额外浇筑设备基础，可直接布置在常规焊接工位的硬化地面上，工作台面采用型材拼接的框架结构，在保证整体刚性的同时预留了足够的安装拓展槽位，可根据不同管径、不同架型的自行车车架调整各定位模块的安装位置，适配多规格小批量的柔性生产需求。工装的夹紧单元采用多组立式压头与侧向定位块组合的形式，分别对应车架的头管、中管、后叉爪钩等关键焊接点位，每个夹紧点位的压头行程都做了独立设计，既可以保证管件对接处的压紧力足够，避免焊接过程中受热移位，也不会因为压接力过大导致薄壁钢管出现局部变形，部分需要避让焊枪作业轨迹的压头采用了摆臂式结构，装件时可翻开留出足够的操作空间，待管件落位后再回转锁紧，大幅降低上下料的操作难度。设计过程中优先考虑了焊接作业的操作可达性，所有定位块与夹紧机构的布置都避开了常见的焊缝位置，焊枪可以沿着管件对接环缝顺畅走枪，不会出现结构干涉，同时工装的整体高度匹配站立作业的人机工程尺寸，操作人员无需弯腰或抬臂过高即可完成装夹、焊接的全流程操作，长时间作业的疲劳度更低。整套结构的安装边界充分考虑了常规焊装工位的空间尺寸，不会占用过多的车间通道面积，各功能模块采用螺栓连接的方式固定在台面上，后期维护更换易损件时无需整体拆解工装，日常保养的工作量较小，对于中小规模的自行车生产企业来说，既可以替代高成本的全自动焊接工作站完成核心焊缝的定位装夹，也能配合手工焊接工艺稳定控制车架的焊接精度，有效降低焊后校形的工序时长。
