手动杠杆式快速压紧夹持机构

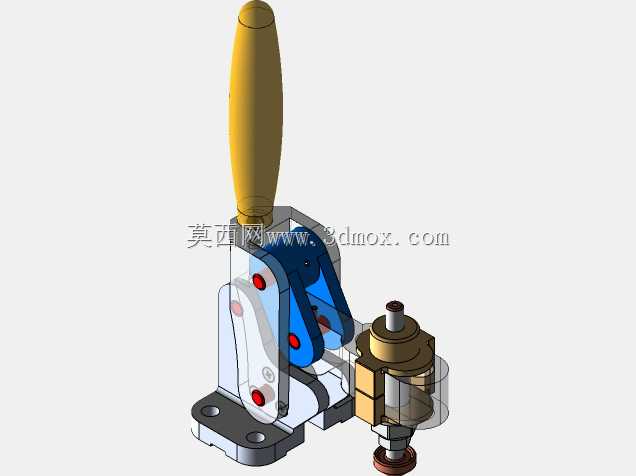

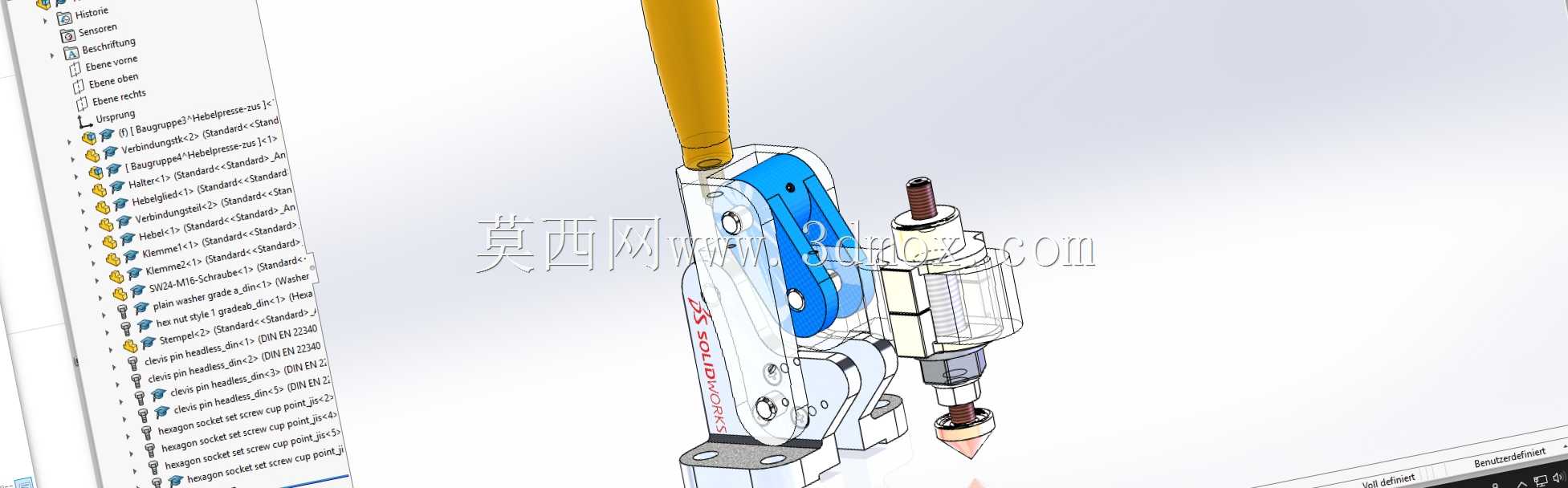

这款手动杠杆式压紧夹持机构，是工装夹具领域里非常经典的手动压紧执行单元，在小批量零件加工、装配工位、检具定位场景中应用极广，相比气动、液压压紧方案，它不需要外接动力源，完全依靠机械连杆的死点锁紧特性实现压紧，部署灵活，维护成本极低，非常适合零散工位、无气源供电的临时工装场景使用。从结构设计来看，它采用了二级杠杆放大的传动逻辑，长手柄的设计让操作人员只需要施加很小的握力，就能在压头端输出足够大的压紧力，整套连杆机构在压紧到位后会越过传动死点，此时即便压头端受到工件的反作用力，机构也不会自行松脱，必须手动扳动手柄才能解锁，锁紧可靠性完全能满足常规机加工、装配过程中的夹持需求，不会因为加工振动、工件受力移位出现松脱问题。安装底座设计了两个对称的沉头安装孔，孔位间距符合通用工装的安装尺寸规范，可以直接通过螺栓固定在工装平台、型材架或者专用检具的基板上，安装边界清晰，不需要额外做复杂的适配加工，压头组件采用了可调式设计，可以根据被夹持工件的高度差调整压头伸出长度，适配不同厚度的工件装夹需求，压头端部做了圆弧过渡处理，避免压紧过程中刮伤工件表面。整套机构的运动副都做了限位设计，手柄扳动的行程有明确的机械限位，不会出现过扳导致连杆机构卡死的问题，各个铰接位置都采用了销轴连接，长期使用磨损后可以快速更换销轴，不需要整体报废整套机构。在实际产线应用中，这类夹钳常被用于焊接工装的工件定位、木质家具组装时的部件压紧、PCB板测试工位的板件固定，以及小型零件铣削、钻孔加工时的辅助夹持，相比传统的螺栓压板压紧方式，它的操作效率能提升数倍，操作人员只需要一个扳动手柄的动作就能完成压紧和松开，不需要反复拧动螺栓，能大幅降低工位操作的辅助时间。设计这套三维模型的时候，充分考虑了实际加工的工艺性，所有的板类零件都可以采用常规的板材线切割或者铣削加工成型，手柄采用曲面造型，贴合人手握持的弧度，长时间操作也不容易产生手部疲劳，铰接销轴采用标准件，不需要定制特殊规格的零件，整套机构的加工成本很低，适合工装设计人员直接参考选型或者改制适配自身的工装需求。
