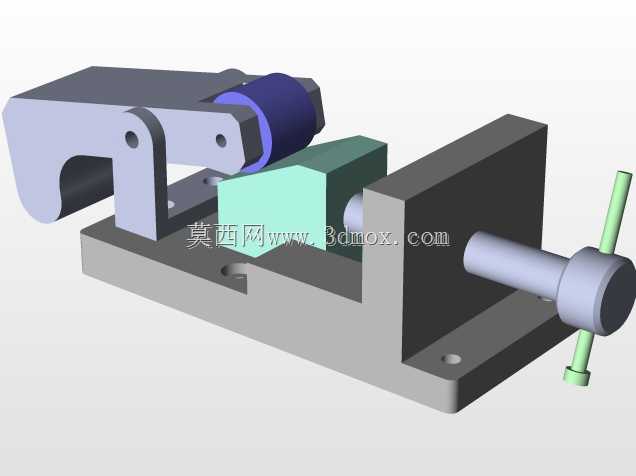

这类螺杆驱动的夹紧结构,在小批量零件机加工、装配工位的定位装夹场景中应用十分普遍,相比纯手动的快速夹钳,它的夹紧行程调节范围更宽,能适配不同厚度尺寸的工件装夹需求,不会出现夹钳开口行程不足无法装夹的问题。从结构布局来看,整个夹具以底部的安装基座为承载主体,基座上预留了沉头安装孔位,可直接通过内六角螺钉固定在机床工作台、装配线工位台面上,安装时需保证基座定位面与工作台面的平行度误差控制在0.02mm以内,避免装夹后工件出现倾斜,影响加工或装配精度。
夹具体的固定挡块设置在基座一端,与活动压头形成对向的装夹空间,活动压头与螺杆端部采用活动铰接设计,夹紧过程中压头可随工件表面的微小角度偏差自适应调整贴合面,不会因为工件装夹面存在轻微斜度就出现点接触、夹紧力不足的问题。驱动螺杆采用梯形螺纹传动,相比普通三角螺纹,它的自锁性能更好,夹紧后不会因为加工过程中的振动出现松脱,不需要额外增加防松结构,螺杆末端的转动手柄采用偏心式设计,转动时力臂更长,操作人员不需要施加太大的力就能获得足够的夹紧力,长时间操作也不容易产生疲劳。
设计这类夹具时,首先要根据常用装夹工件的最大外形尺寸确定基座的长度与装夹开口的最大行程,常规工位使用的版本装夹行程一般在0到80mm区间,能覆盖绝大多数小型五金零件、塑料件的装夹需求;其次要考虑夹紧力的传导路径,固定挡块与基座的连接位置要设置加强筋结构,避免反复夹紧后挡块出现变形,导致装夹精度下降。压头的接触端面可以根据使用场景更换不同材质的垫块,比如装夹软质铝件、塑料件时,更换尼龙或者铜质垫块,防止夹伤工件表面;装夹硬质钢件时则可以更换带齿纹的钢制垫块,增大摩擦力防止工件在切削力作用下移位。
安装边界方面,这类夹具的整体高度一般控制在120mm以内,不会占用过多的机床Z轴行程,基座宽度在100mm左右,并排布置多个同类型夹具时,相邻夹具的间距预留20mm的操作空间即可,不会出现操作干涉的问题。日常使用中需要定期在螺杆螺纹位置涂抹润滑脂,减少螺纹磨损,延长夹具的使用寿命,同时要定期检查基座安装螺钉的紧固情况,避免长期使用后螺钉松动导致夹具移位。
