锻造作业用单角带孔铁砧结构设计

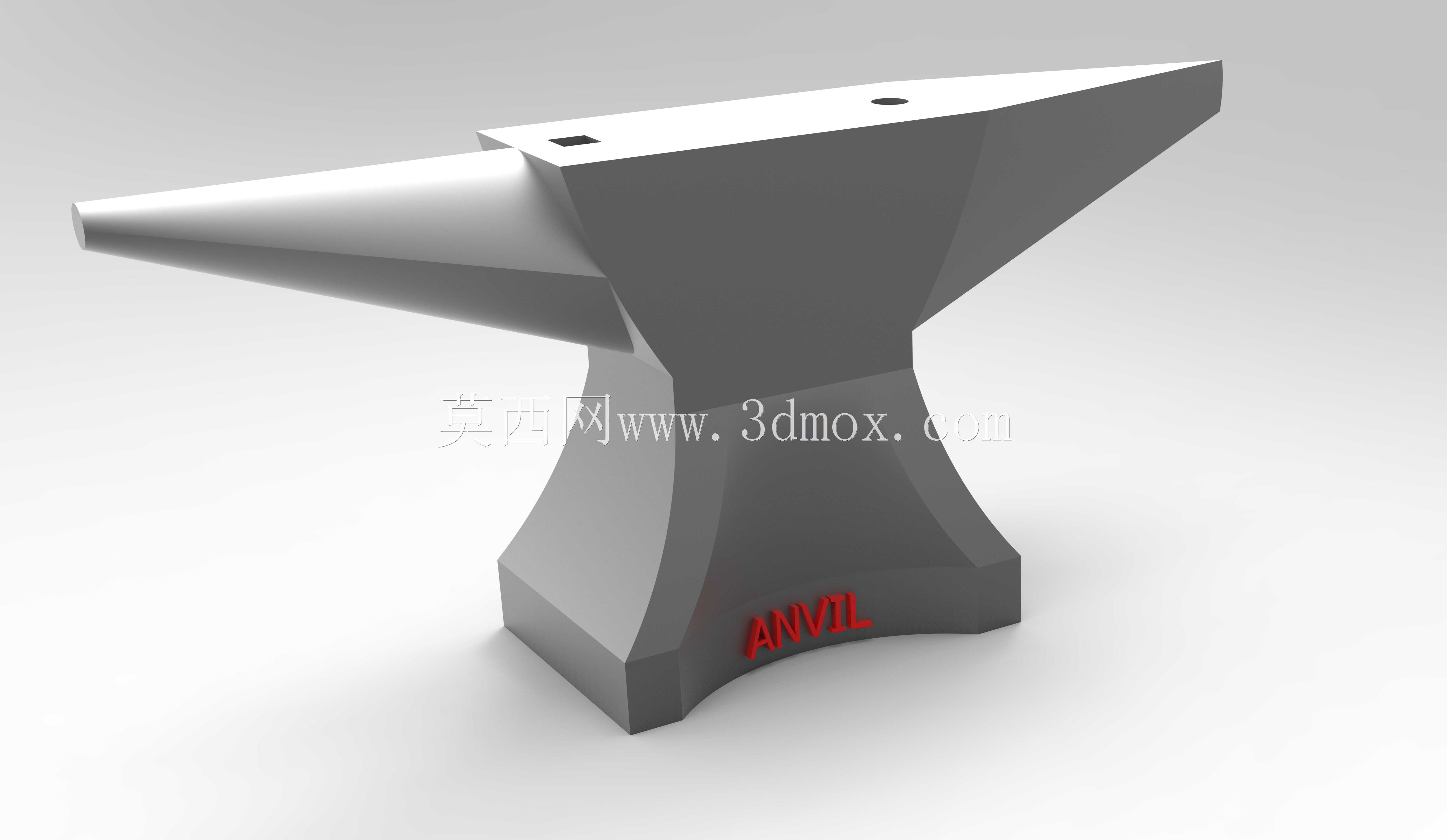

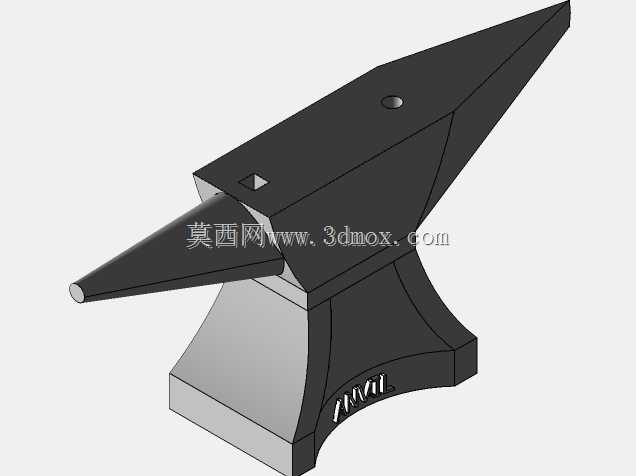

在手工锻造、小型金属件热加工场景中，铁砧是承载锻打冲击力、为工件提供刚性支撑的核心工装，其结构合理性直接影响锻件成型精度与作业安全性。这款铁砧采用经典单角双端造型，一端为锥形尖角，可完成环形件弯折、小曲率弧面锻打、尖端局部整形等工序，另一端为平直端面，适配平面锻打、冲裁、錾刻等常规操作，顶面预留的方形孔与圆形孔，可配套安装錾子、冲头、型砧等辅具，拓展作业场景，无需额外更换支撑工装即可完成多工序连续作业。从设计逻辑来看，铁砧整体采用上宽下窄的收腰结构，上部砧面做加厚处理，能够承受连续高频的锻打冲击，避免长期使用出现砧面凹陷变形，腰部的渐变过渡结构可将锻打产生的冲击力均匀传导至底部安装面，减少应力集中导致的本体开裂风险，底部做加宽外扩设计，增大与安装基座的接触面积，提升作业过程中的整体稳定性，避免重击下出现位移、倾覆问题。实际安装时，底部需匹配预埋螺栓或焊接固定在重型木质、钢制基座上，安装面平面度公差需控制在0.2mm以内，保证砧座与基座完全贴合，避免悬空部位受冲击出现崩裂；砧面整体硬度需达到HRC50-55，兼顾抗冲击韧性与表面耐磨性，尖角部位做圆角过渡处理，减少应力集中点，避免长期弯折作业出现尖角断裂。日常使用中，锥形端可完成铁钉、小型五金件的尖端锻打，也可作为弯折靠模完成金属线材、薄板材的圆弧弯折，平直端的平面度控制在0.1mm以内，可满足小型刀具、五金配件的平面锻打整形需求，预留的方孔可放置各类异型冲头，完成冲孔、压型、压印等工序，圆孔可作为棒料弯折的定位孔，适配不同直径棒料的90度弯折作业。不同于小型台虎钳配套的迷你砧座，这款铁砧的尺寸适配固定工位的长期锻造作业，整体重心落在底部中心位置，即使承受偏载锻打力也不会出现侧翻，本体侧面的标识区域可做硬度标识、规格标识，方便作业人员快速识别砧座适用场景，整体结构无多余冗余设计，所有曲面过渡均服务于力的传导与作业功能，没有为了外观增加无效结构，完全围绕锻造作业的实际需求做结构优化，能够覆盖五金维修、小型农具修造、手工刀具制作、首饰锻打等多场景的使用需求。
