四爪径向自定心专用夹头结构设计

这类四爪径向夹头常配套在普通车床、内外圆磨床以及专用回转检测设备的主轴端使用，核心作用是在工件做回转切削、磨削或者形位公差检测过程中，提供稳定的径向夹持力，避免工件因高速旋转产生偏心窜动，尤其适配圆柱形、正多边形等径向对称工件的装夹需求，相比三爪卡盘，四爪结构的夹持接触点更多，对薄壁类回转工件的夹紧力分布更均匀，能有效减少装夹变形量。

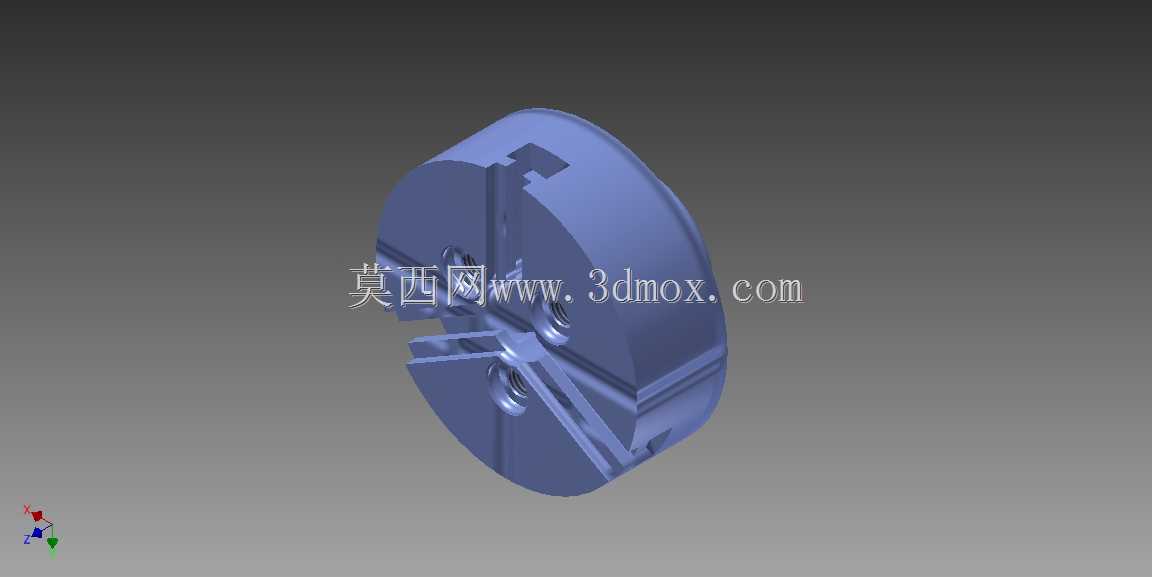

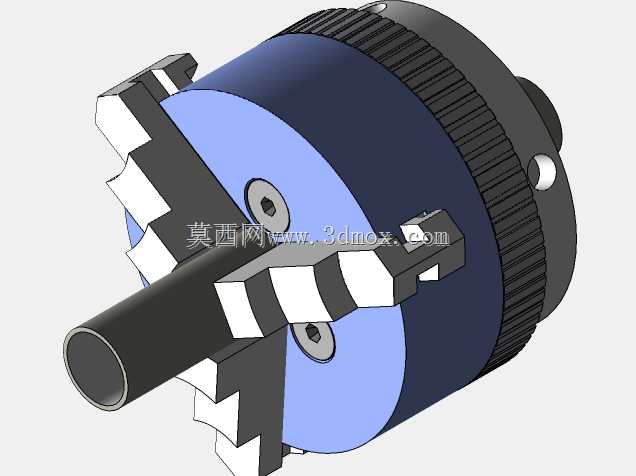

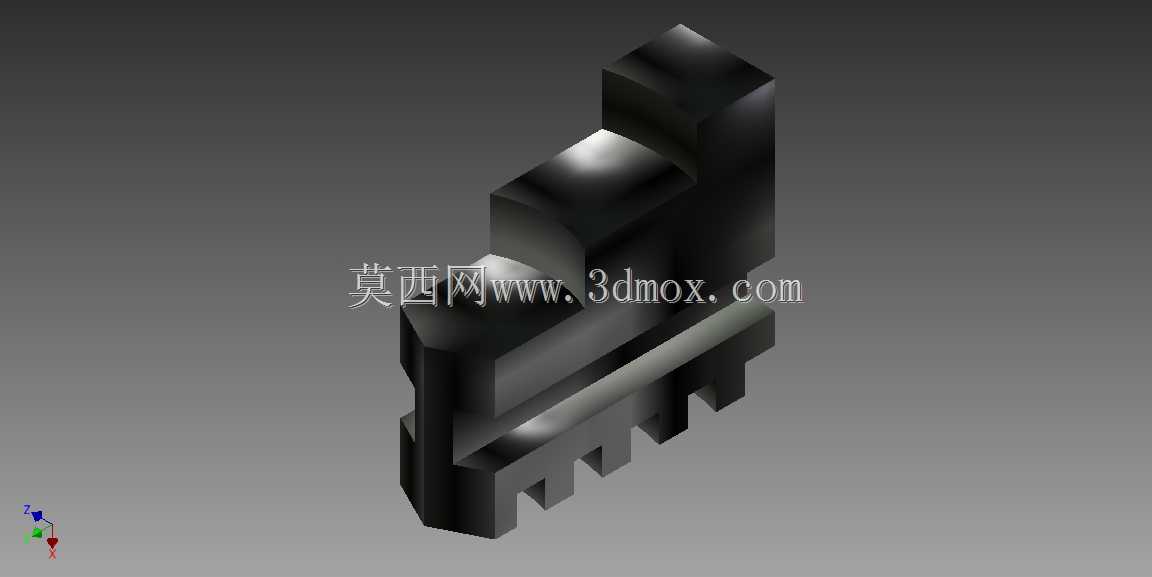

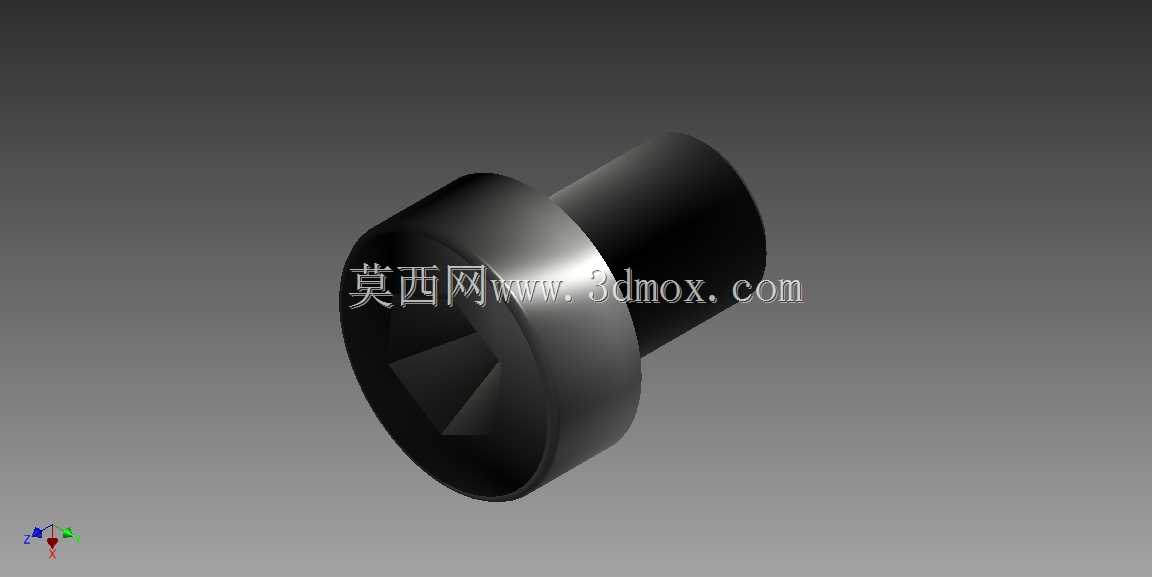

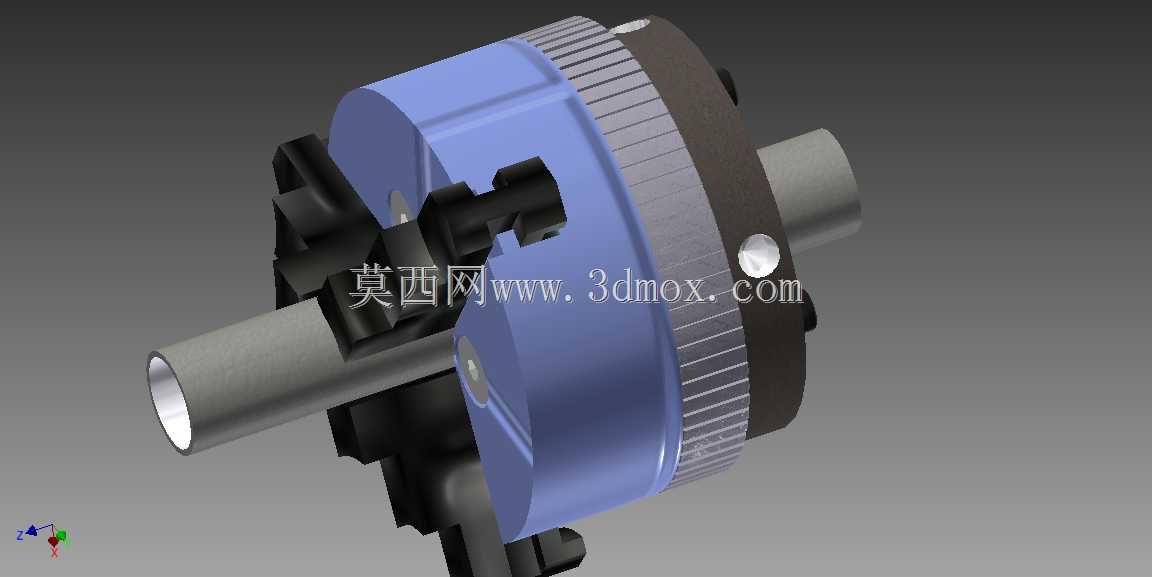

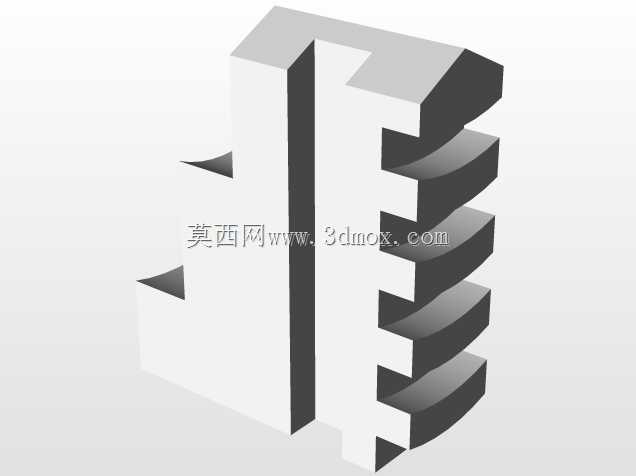

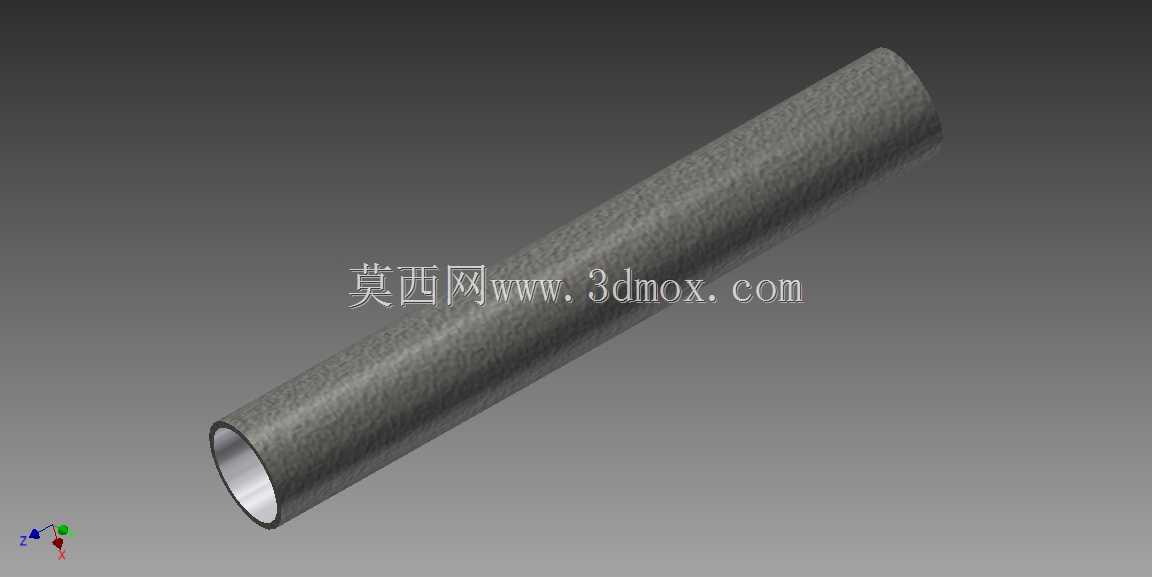

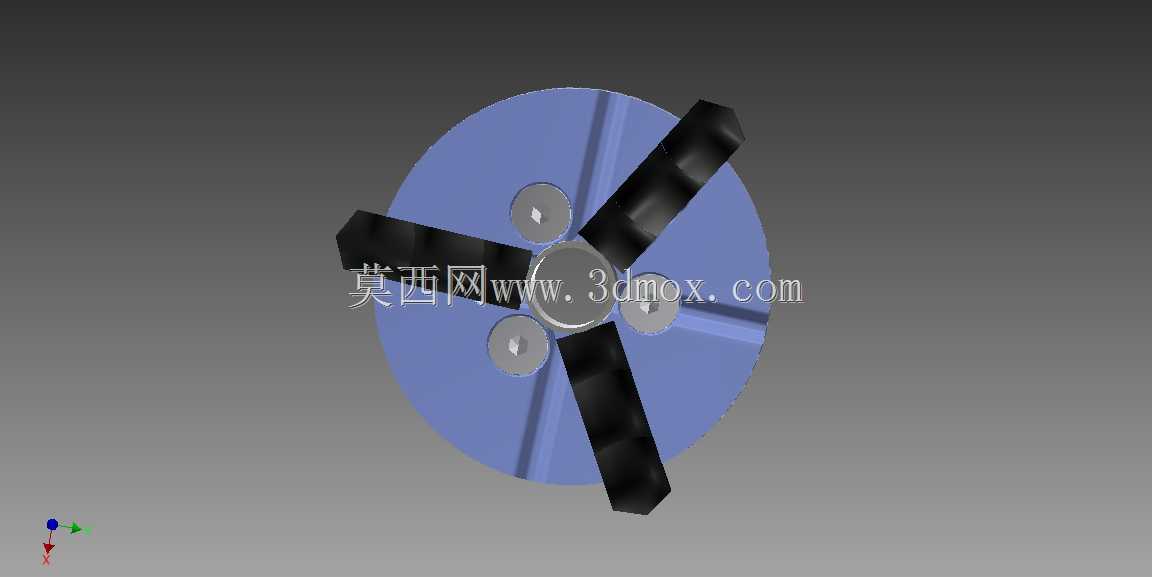

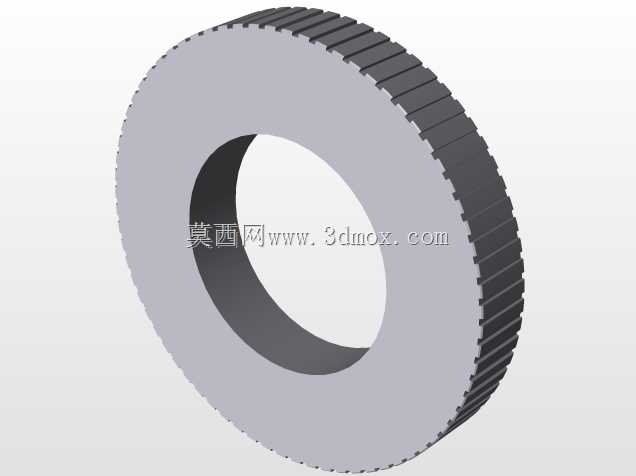

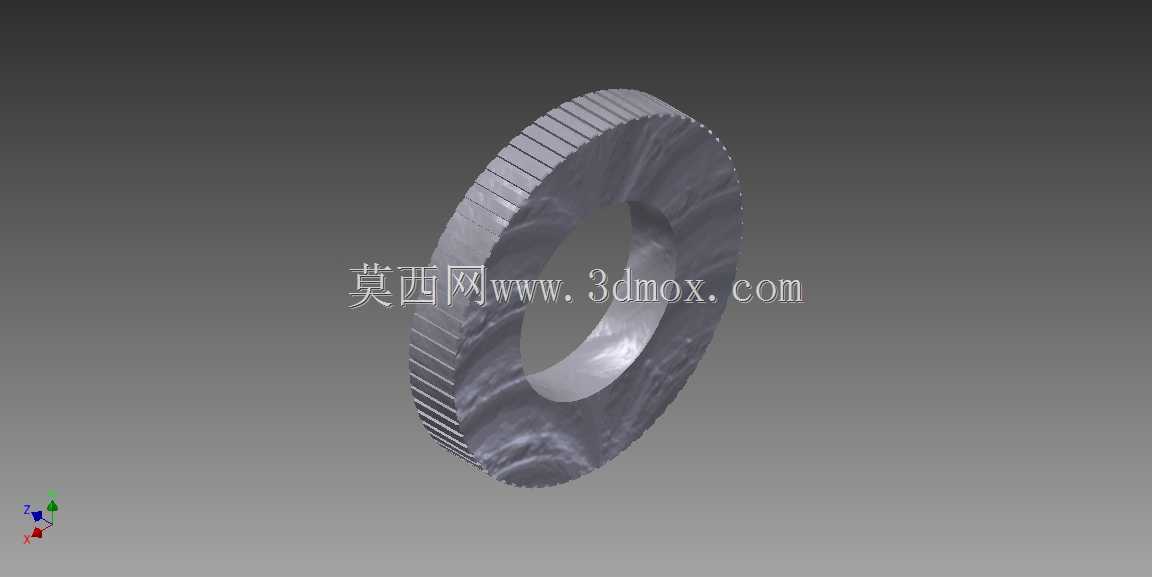

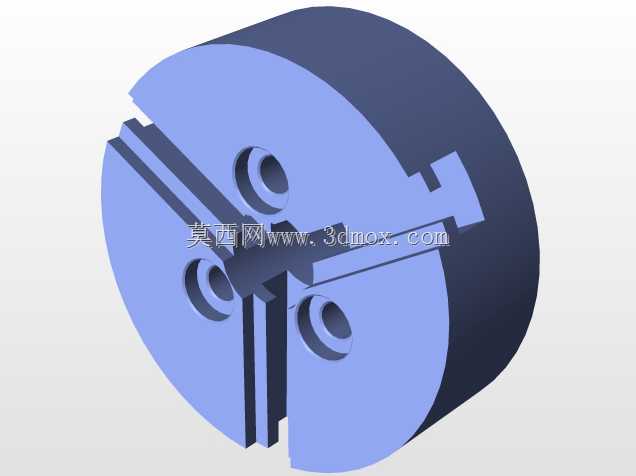

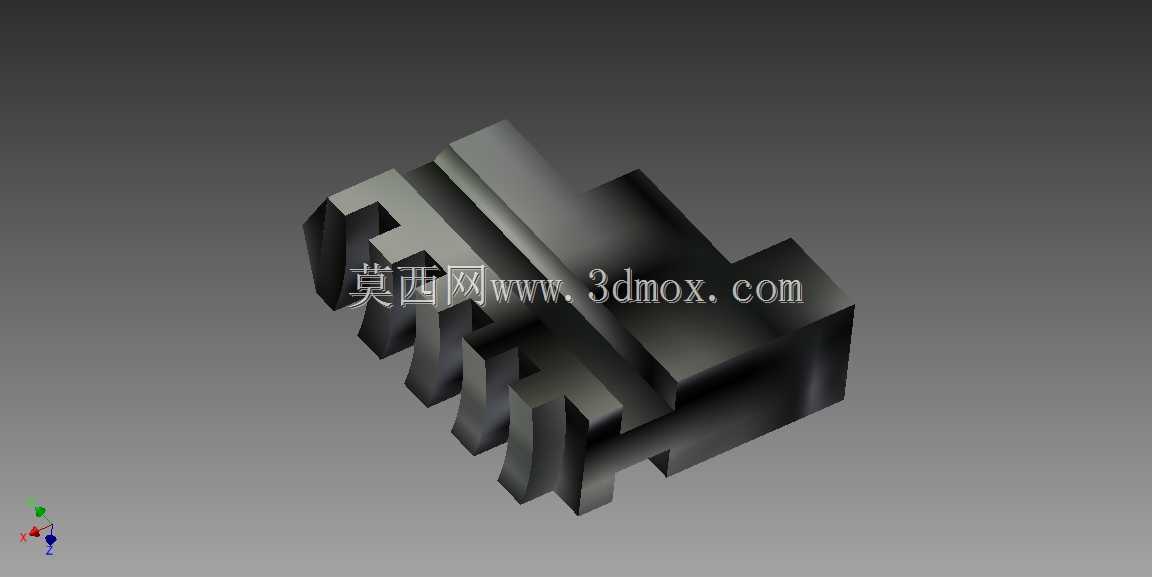

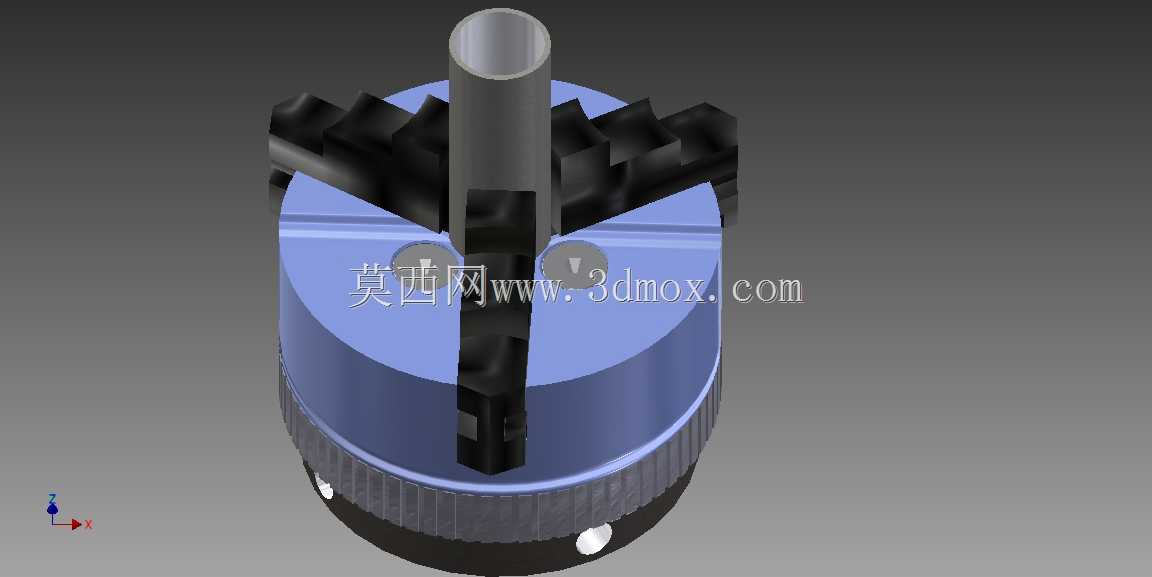

从结构设计逻辑来看，夹头本体采用盘式基座作为承载主体，四个卡爪沿基座圆周90°等距分布，每个卡爪配套独立的调节锁紧螺钉，既可以实现同步联动的自定心装夹，也支持单爪独立微调，适配存在轻微形位偏差的非标准对称工件装夹。卡爪的夹持面做了阶梯式防滑处理，针对不同直径范围的工件，可选择对应高度的夹持台阶接触，无需额外更换卡爪配件，减少装夹调整的辅助工时。夹盘中心预留了通孔结构，可穿过长轴类工件实现贯穿装夹，适配不同长度规格的轴类零件加工需求，中心孔的同轴度公差控制在0.02mm以内，保证装夹后工件的回转中心与设备主轴轴线重合。

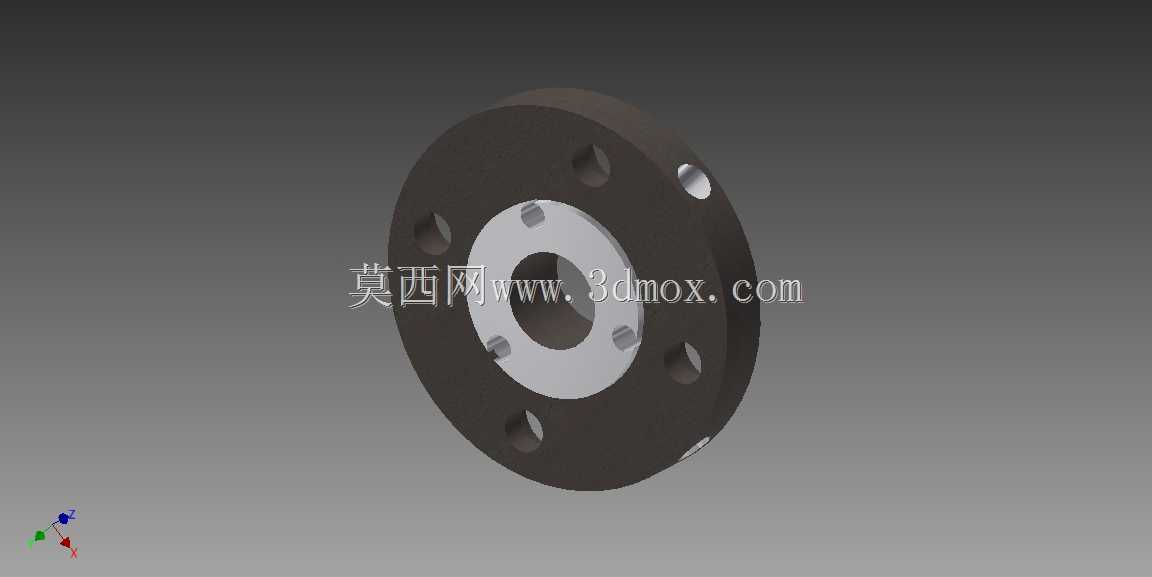

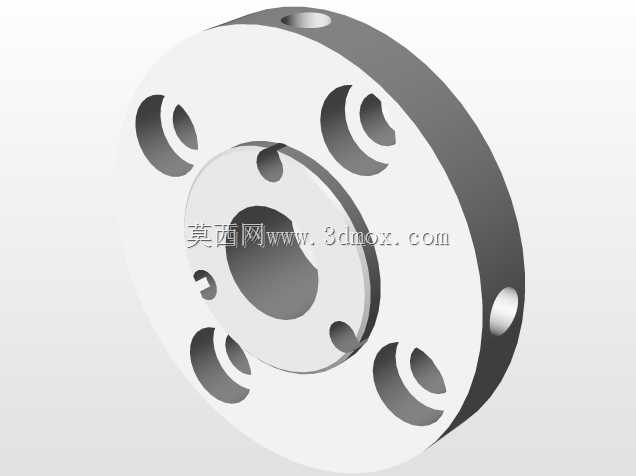

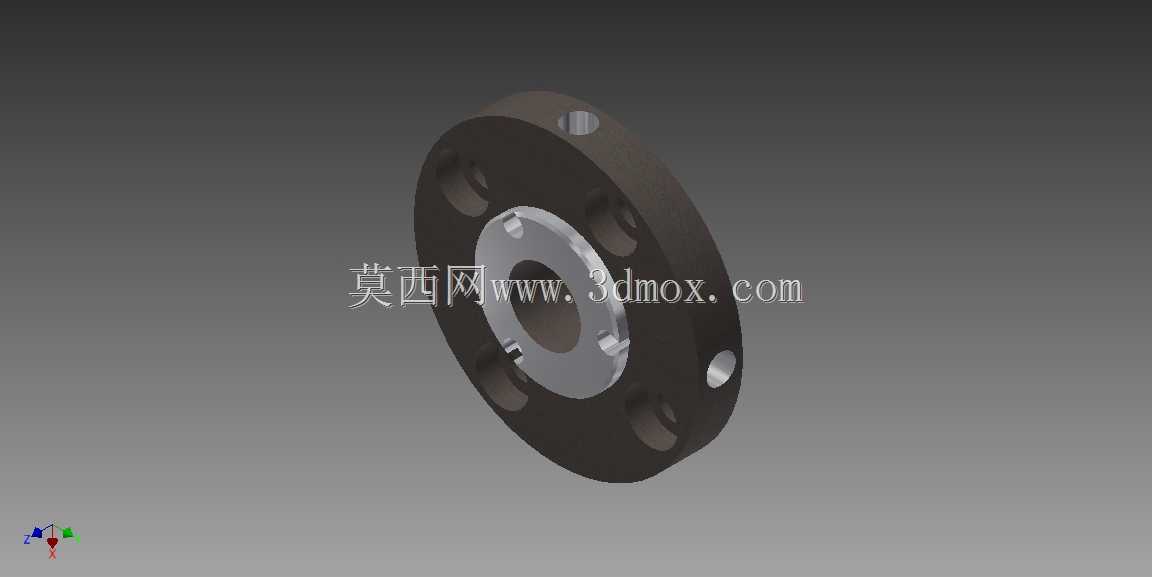

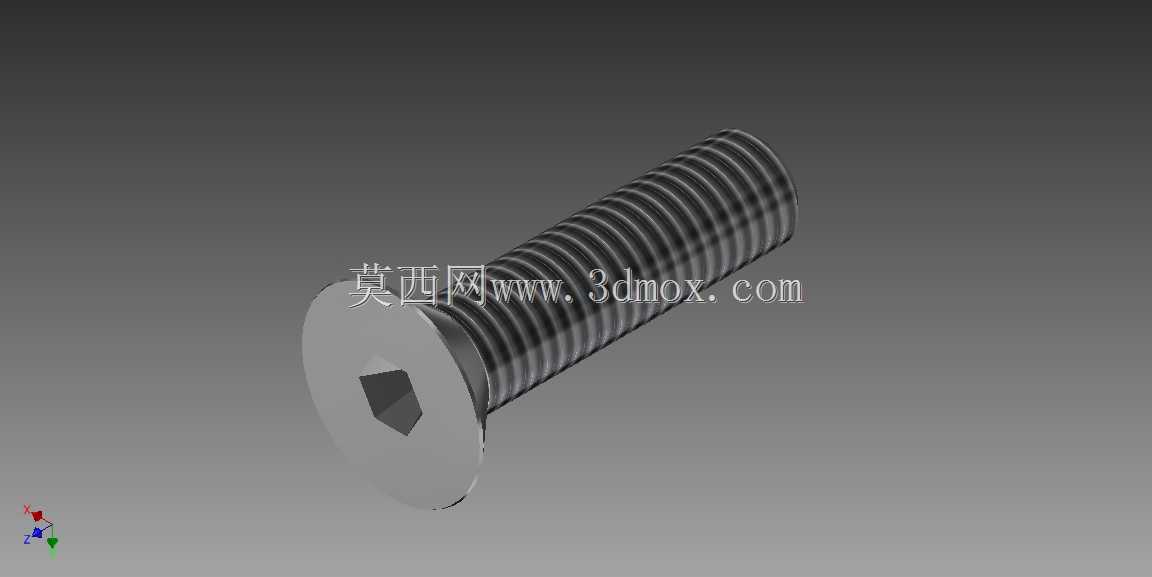

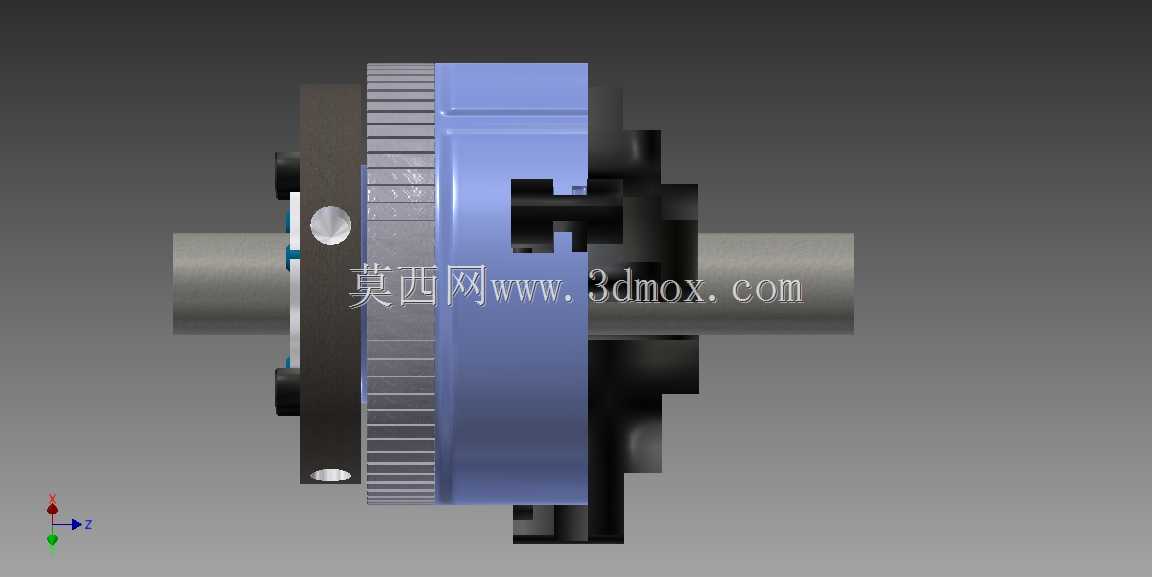

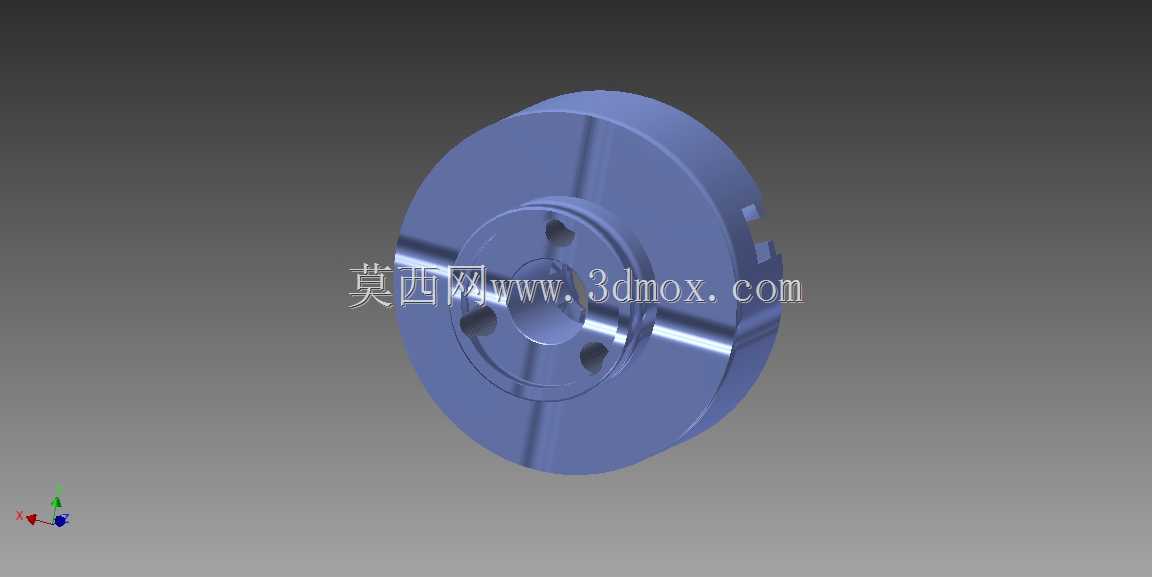

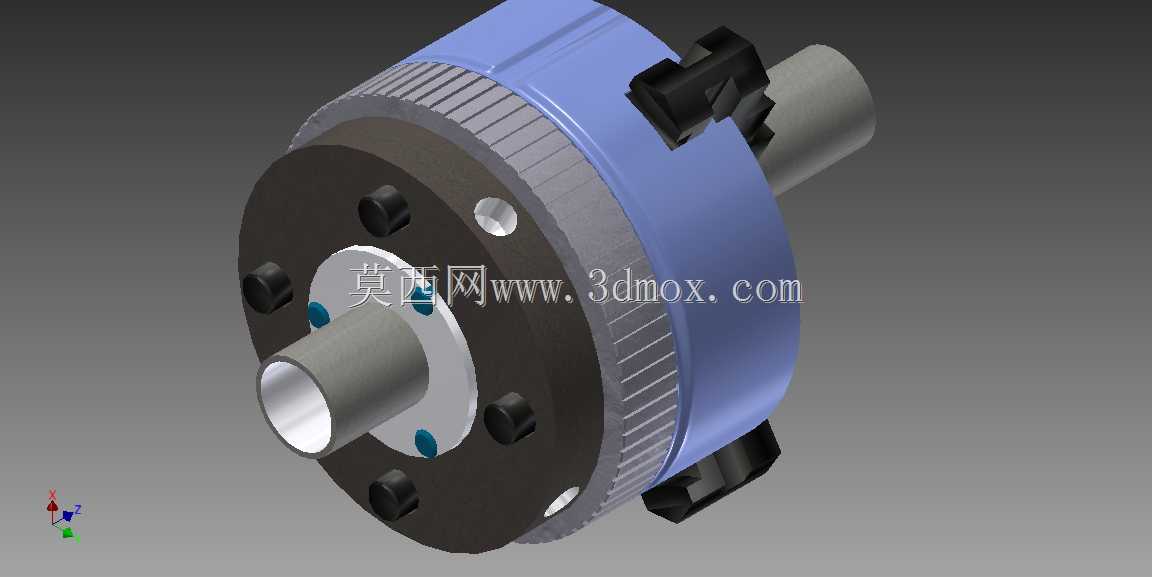

安装边界方面，夹头背部设置了标准的主轴连接法兰止口，可直接与对应规格的机床主轴端法兰配合定位，通过周向均布的锁紧螺栓完成固定，安装时需保证止口端面与夹头基准面的贴合度，避免连接间隙带来的装夹跳动。卡爪的径向行程覆盖常规直径范围的回转工件，夹紧力通过螺钉旋入深度调节，针对硬度较低的有色金属工件，可适当降低夹紧力避免夹伤工件表面，针对钢类重载切削工件，可将卡爪锁紧至额定扭矩，保证大切削量工况下工件不会出现移位。日常使用中，卡爪的滑动导轨面需定期涂抹润滑脂，避免铁屑进入导轨间隙造成卡爪滑动卡滞，每次装夹工件前需清理卡爪夹持面与工件定位面的铁屑、油污，保证装夹定位精度。
