多工位按钮自动推底测试工装结构

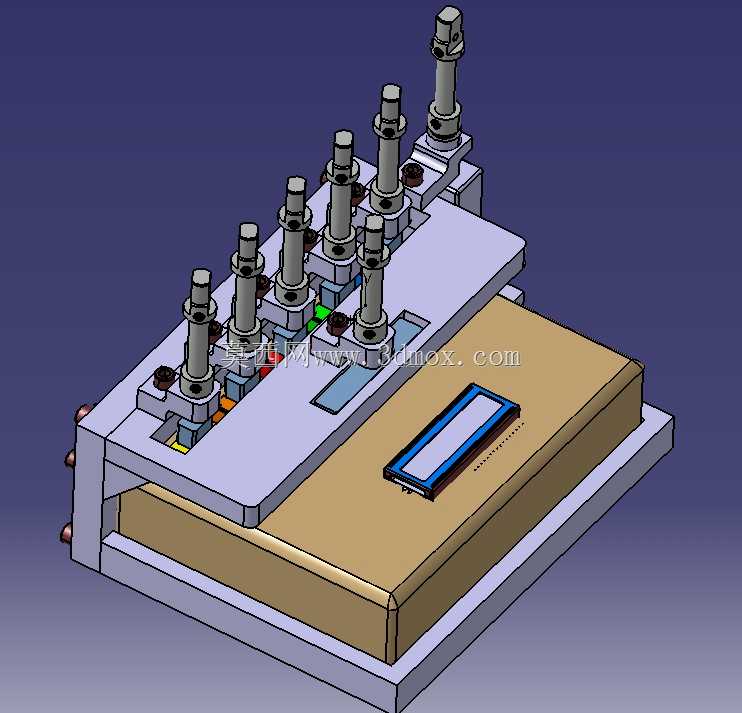

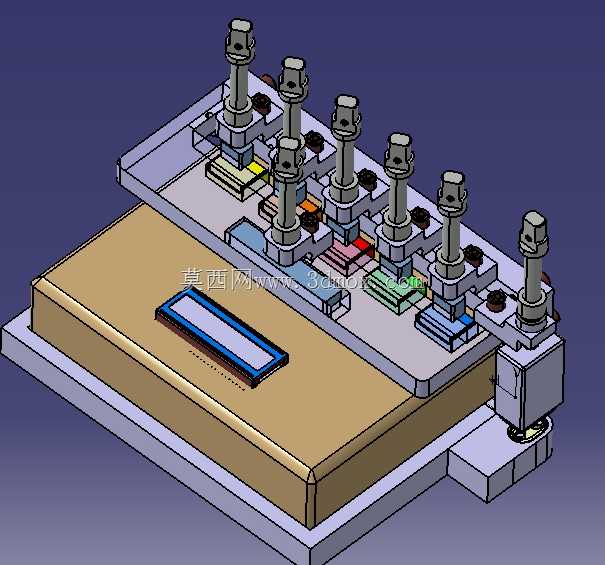

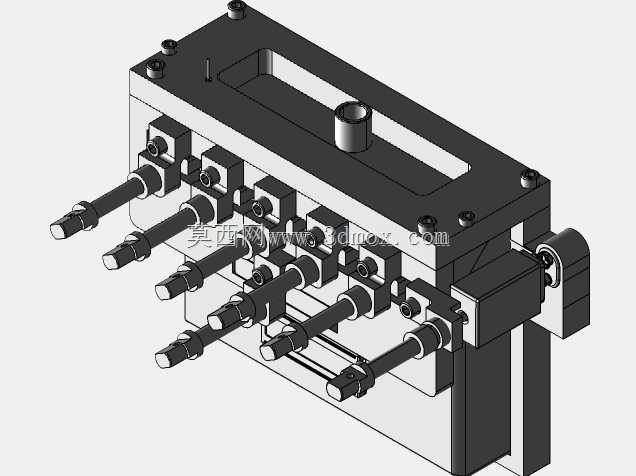

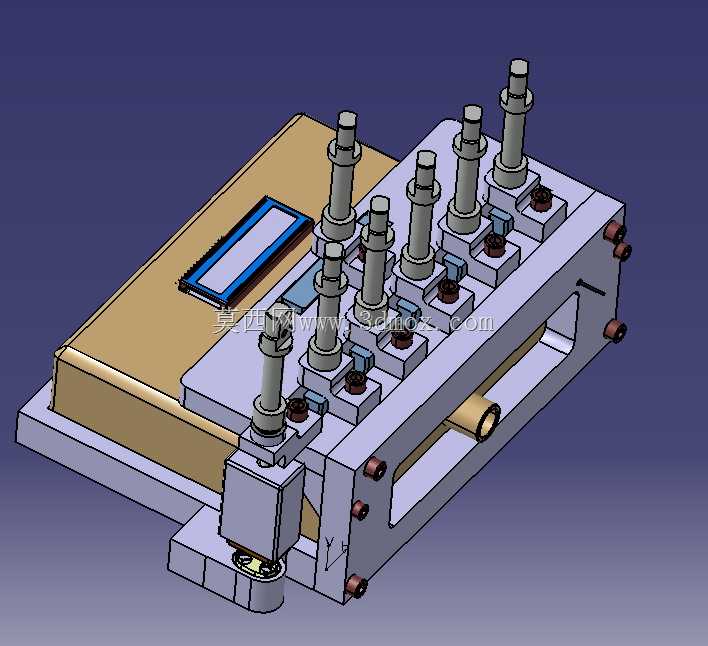

这款多工位测试工装主要面向消费电子、家电零配件生产环节的按键通断、行程手感检测工序，在产线终检工位可替代人工逐点按压的作业模式，解决人工测试一致性差、漏检率高、作业疲劳度大的实际痛点，适配带多枚侧按、直按按键的长条类塑胶壳体工件的批量检测需求。从结构布局来看，工装采用上下分层的安装逻辑，下层为工件定位载台，预留了与待测试工件外形完全匹配的仿形定位槽，槽体边缘做了0.1mm的让位倒角，方便操作人员快速取放工件，载台通过内六角螺栓固定在设备底板上，可根据不同型号的工件快速更换载台模块，换型时间控制在10分钟以内，适配小批量多品种的生产节奏。上层为测试执行模组安装板，共布置7组独立的按压测试头，每组测试头的安装位置与待测试工件上的按键位置一一对应，安装板上预留了长条形调节腰孔，可根据按键的实际排布间距微调测试头的固定位置，无需重新加工整板，降低改造成本。每组测试头集成了按压驱动与行程反馈结构，下压行程可通过顶部的调节螺母做0-15mm范围的精准调整，下压压力可根据不同按键的触发力要求做适配，避免压力过大损伤按键键帽、或者压力过小无法触发按键的问题，测试过程中可同步采集每个按键的触发行程、导通信号，自动判定按键是否存在卡滞、不导通、行程超差的不良品。设备整体的安装边界控制在长420mm、宽280mm、高260mm的范围内，可直接放置在标准生产工作台上使用，不需要额外做地基固定，侧边预留了气源与信号接口，可直接对接产线的PLC控制系统，接入自动化产线时可搭配机械手实现自动上下料，也可作为 standalone 的人工上下料测试工位使用。设计过程中充分考虑了作业的安全性与维护便捷性，所有运动部件都做了防夹手的让位设计，测试头的易损接触端采用快拆结构，磨损后无需拆解整个模组即可快速更换，载台下方预留了废屑收集槽，避免按键上脱落的塑胶碎屑堆积在定位槽内影响定位精度，整体结构没有复杂的定制加工件，大部分零部件采用标准件，加工与装配难度低，普通机加工车间即可完成制作，后期维护成本远低于进口的同类型按键测试设备。
