杠杆式气动压紧夹具结构设计

在机加工、装配、焊接等生产环节，工件的可靠定位压紧是保证加工精度、装配一致性的核心前提，这类气动夹紧缸正是针对手动夹具效率低、压紧力不稳定、劳动强度大的痛点设计的气动执行压紧单元，目前在各类自动化产线、专机工位、焊接工装台、机加工夹具组上应用十分广泛，尤其适合需要频繁开合压紧、压紧力要求稳定一致的批量生产场景，相比手动肘节夹具，它可以接入气动控制系统实现远程控制、与设备动作逻辑联动，不需要操作人员手动扳动压杆，能大幅降低工位操作的辅助时间，也能避免人工施力不均导致的工件移位、压紧过度损伤工件表面的问题。

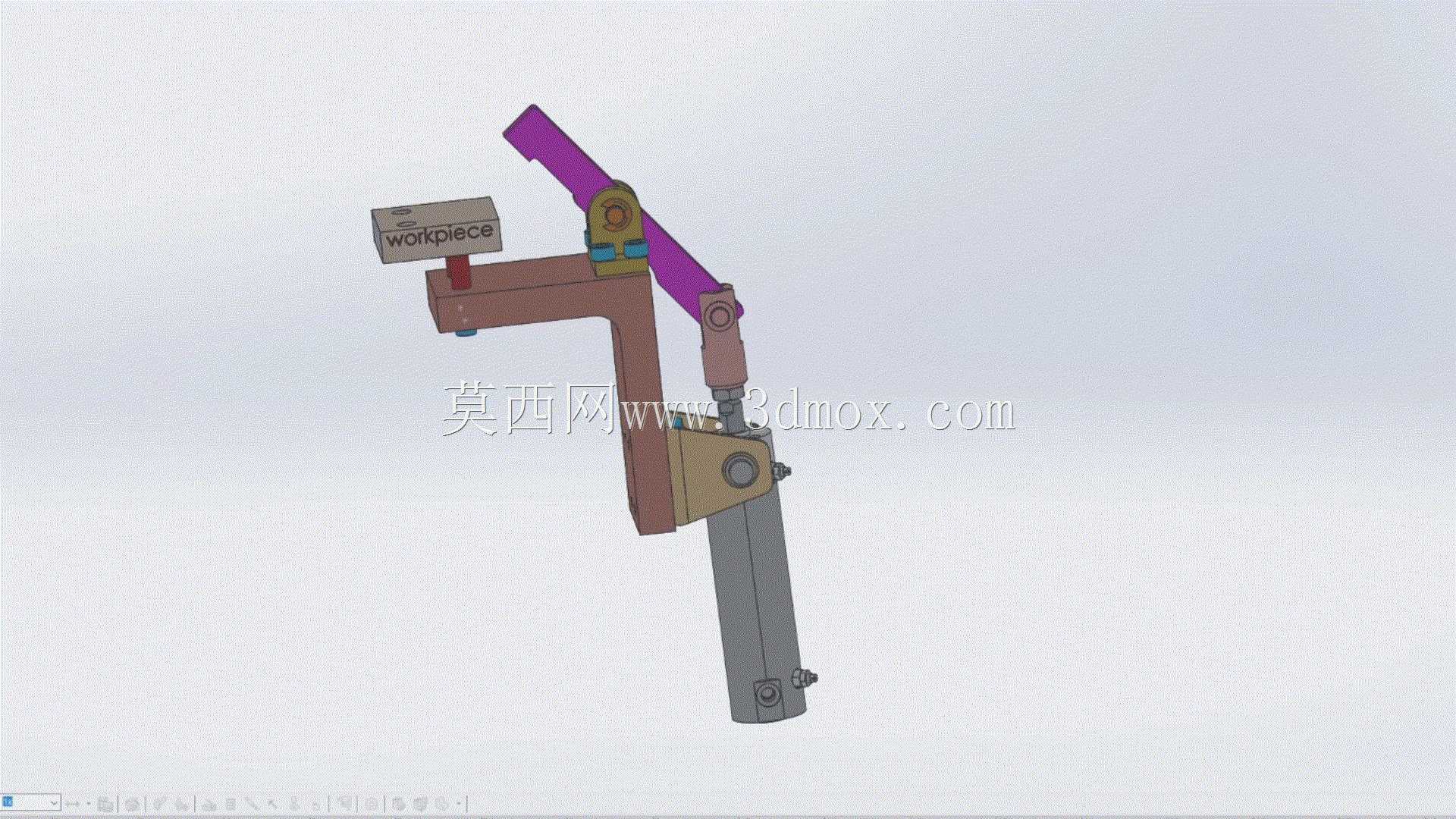

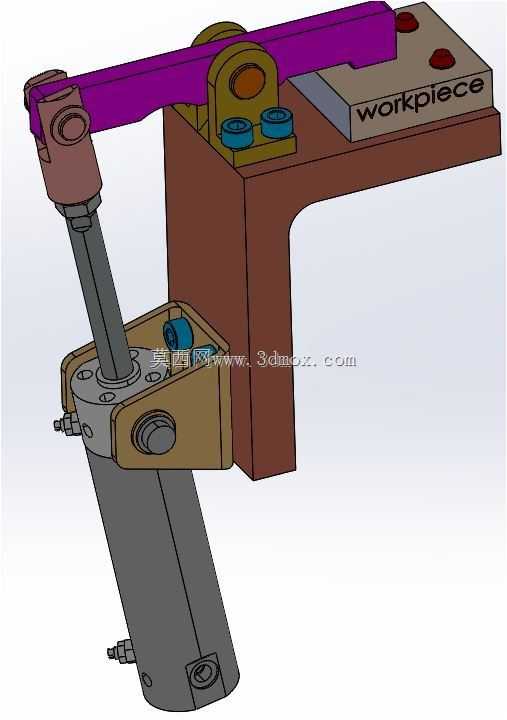

从结构设计逻辑来看，这款夹紧缸采用了杠杆式力放大结构，将气缸的直线输出推力通过铰接连杆传递到端部压头，利用杠杆的力臂比实现压紧力的放大，在相同气缸缸径的气压输入下，能获得比气缸直压更大的压紧力，同时压头的开合行程也通过连杆机构做了适配，松开状态下压头能抬升到足够高度，给工件上下料留出足够的操作空间，不会出现压头干涉工件取放的问题。结构上的铰接点都做了销轴铰接设计，转动副处预留了润滑与磨损补偿空间，长期往复动作下也不会出现卡滞、松旷的问题，压臂的角度设计经过运动仿真校核，整个压紧动作过程无死点，压紧到位后连杆机构能形成可靠的自锁角度，即使出现突发气压下降的情况，压头也不会意外松开，能避免工件飞出、工位安全事故的发生。

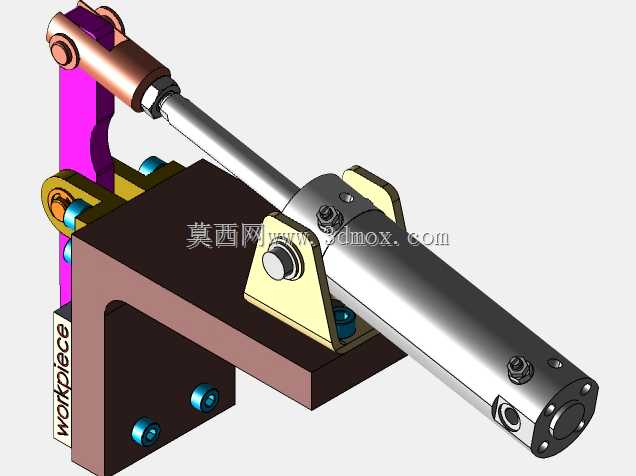

安装边界上，这款夹紧缸的主体气缸采用标准圆形气缸结构，底部预留了标准的安装螺纹孔与销轴接口，可以直接通过底部法兰或者侧装支架固定在工装基板上，不需要额外做复杂的安装适配结构；整体的安装占用空间紧凑，横向伸出长度适配多数中小型工件的压紧需求，垂直方向的高度在压紧状态下不会超出常规工装的避让空间，压头端部预留了安装软质压块的接口，可以根据被压紧工件的材质更换聚氨酯、铜质或者尼龙压头，避免压伤工件的已加工表面。气路接口采用标准气动快插接口规格，能直接对接工厂常规的气动管路系统，接入气源后只需要一个两位五通电磁阀就能控制压紧与松开动作，不需要额外配置复杂的控制元件，不管是新做工装的结构集成，还是旧手动夹具的自动化改造，都能直接选型使用。

在实际选型适配的时候，需要结合工位需要的压紧力、工件的压紧点高度、安装空间的尺寸边界来确认对应的参数，这款结构的运动轨迹已经过完整的运动干涉校核，所有铰接点的受力都经过强度验算，常规0.5-0.7MPa的工厂气源压力下就能输出足够的压紧力，完全能满足铝件、塑料件、薄钢板等常规工件的装夹压紧需求，在焊接工位使用时还可以在铰接点增加防尘罩，避免焊接飞溅进入转动副影响使用寿命，在机加工工位使用时可以搭配吹气结构，避免切削碎屑进入铰接缝隙造成卡滞。
