隧道轨距检测工装结构设计

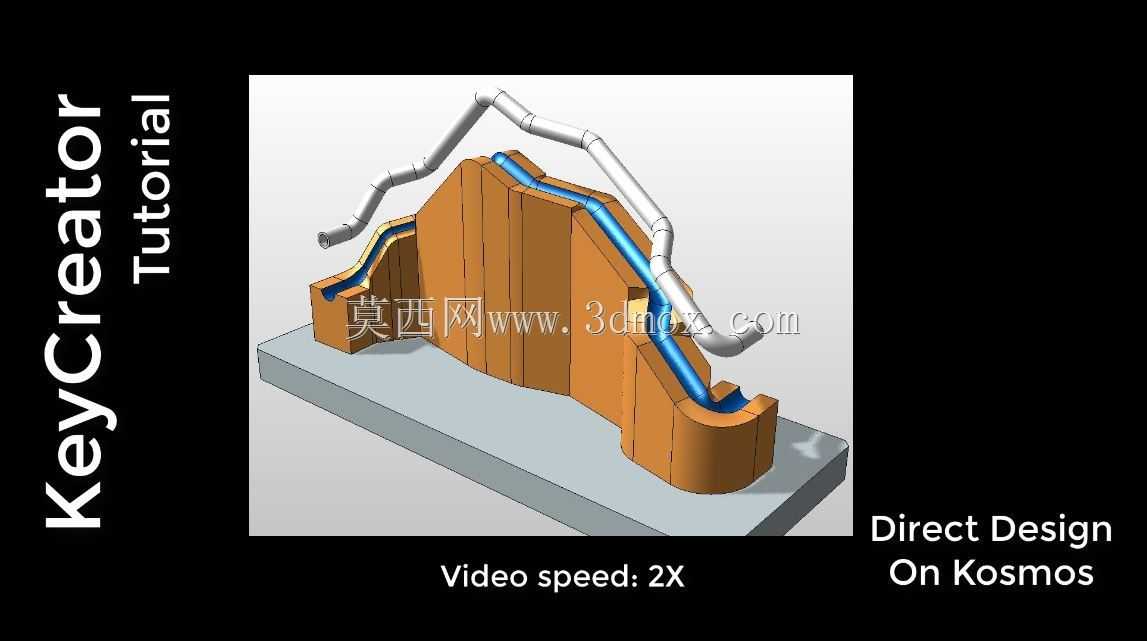

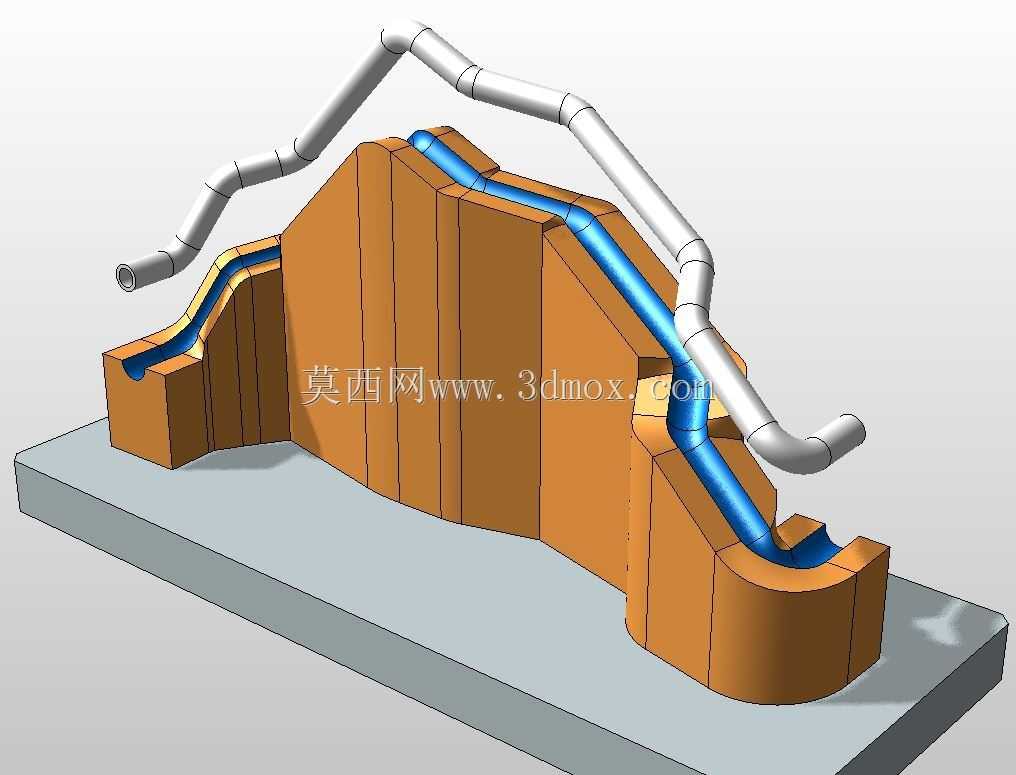

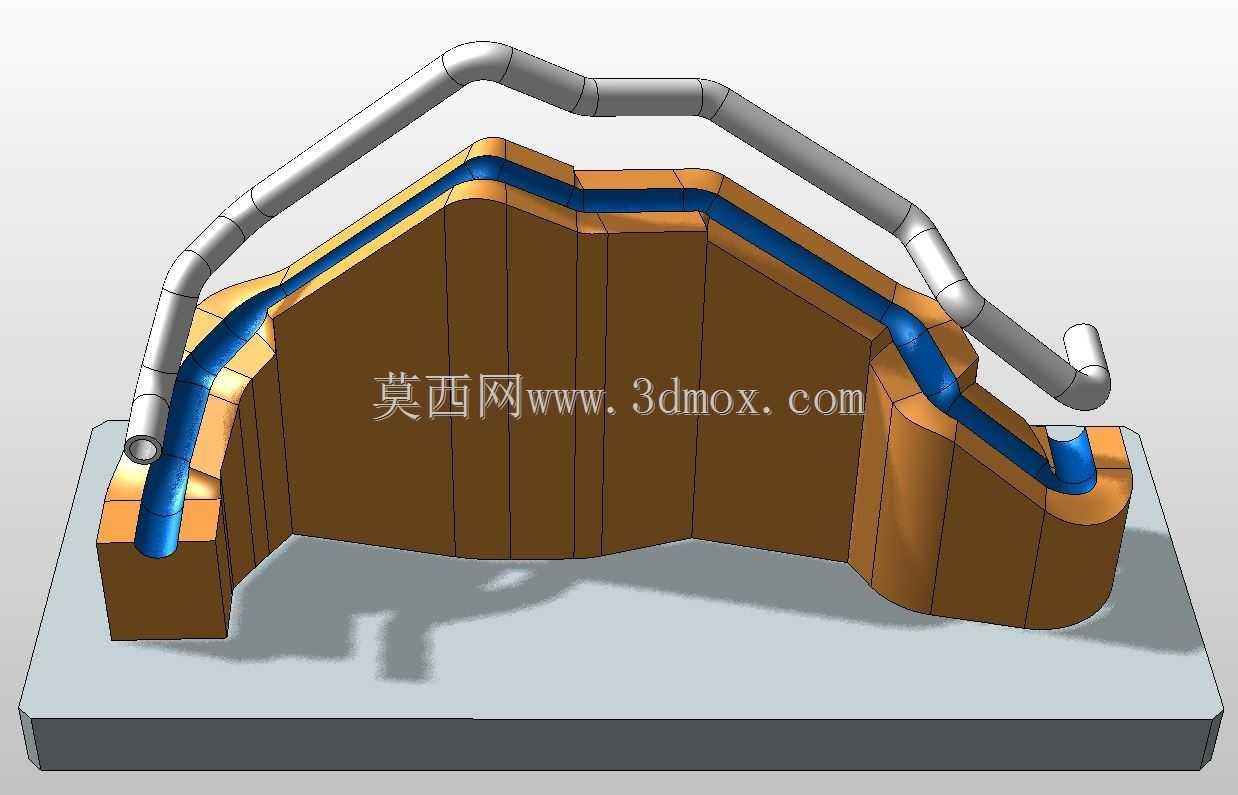

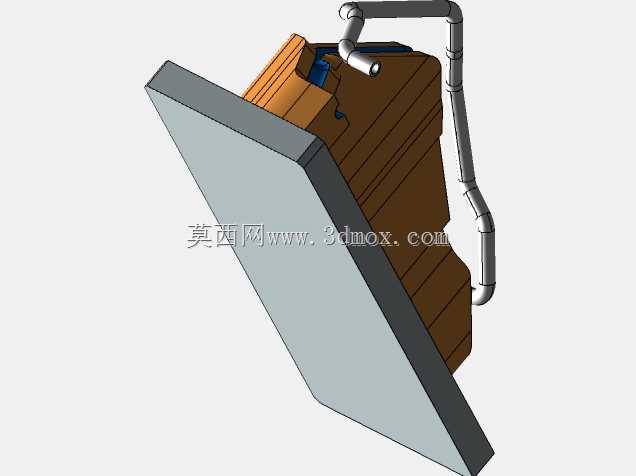

该结构主要应用于轨道交通隧道施工、运维阶段的轨距形位精度检测场景，适配地下隧道、穿山隧道等狭长封闭空间内的轨道铺设精度校验、服役期轨距形变排查作业，可贴合隧道内弯曲布设的管道、轨道走向完成连续形位测量，避免传统直杆式量具无法适配弯转轨段、检测存在盲区的问题。从功能实现逻辑来看，该结构采用仿形胎座加检测探臂的组合形式，底部的阶梯状仿形胎座完全匹配隧道内轨座的安装基准面，作业时可直接卡合在已铺设的轨段基准面上，无需额外调平找正，胎座上开设的蓝色导向槽完全复刻待测轨距的标准轮廓走向，探臂沿导向槽滑移时，可实时反馈轨槽的实际轮廓与标准轮廓的偏差值，快速定位轨距超差、轨面形变的具体点位。设计阶段优先考虑了隧道内作业的空间限制，整体结构采用分体式组装逻辑，胎座分块加工后可通过螺栓拼接为整体，单块胎座重量控制在单人可搬运范围内，适配隧道内无大型吊装设备的作业条件；探臂采用分段铰接结构，可随导向槽的弯曲角度自适应调整走向，铰接位置设置阻尼衬套，避免探臂滑移时出现卡顿、偏摆，保证检测数据的连续性。安装边界方面，胎座底部的安装平面平面度公差控制在0.02mm以内，卡合轨座的定位凸台与轨座侧边的配合间隙控制在0.1mm以内，保证每次装夹的定位精度一致；探臂的检测端始终与导向槽槽底保持2mm的恒定检测间隙，不会因轨面的微小凸起出现卡滞，同时可覆盖轨距偏差±50mm范围内的检测需求，无需更换检测头即可完成全段轨距的形位校验。实际作业时，该结构可沿轨道走向逐段卡合检测，单段检测覆盖长度可达1.2米，相比传统点式量具检测效率提升40%以上，同时可避免人工读数带来的人为误差，检测数据可直接对接后续的轨道调整工装，为轨距校正提供精准的偏差点位参考。
