家得宝EVERBILT英寸装饰合页结构设计

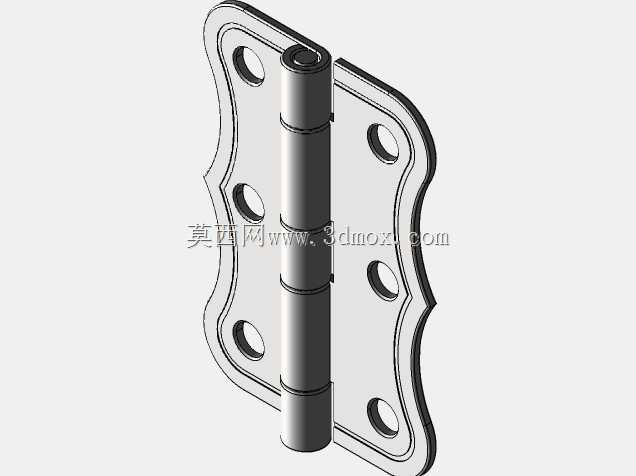

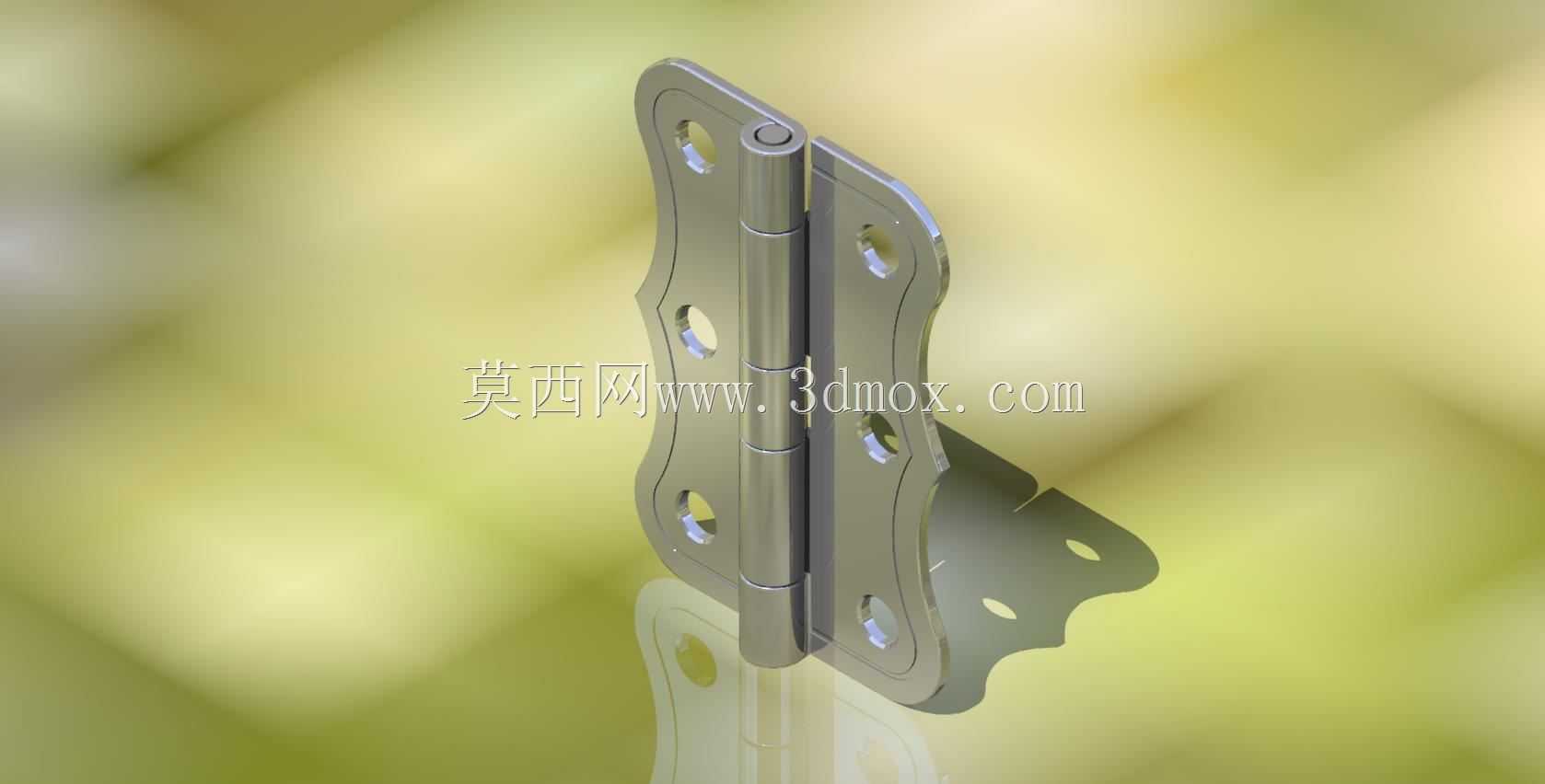

这款装饰铰链主要面向家装柜体、室内轻质门扇的铰接连接场景，在承担门扇开合转动功能的同时，兼顾外露安装场景下的装饰性需求，适配美式家装风格的橱柜、衣柜、装饰柜等家具的门扇装配，也可用于小型木质储物箱、装饰隔断的活动连接部位。不同于普通平板合页的方正造型，这款铰链的页片边缘采用了波浪形的异形裁切设计，安装后外露的页片边缘不会显得生硬刻板，能和带造型线的家装门板风格形成呼应，无需额外加装合页装饰盖即可满足外观要求。从结构设计来看，铰链采用对称式双页片配中间通芯转轴的经典铰接结构，转轴部分采用卷边合页的工艺，将两侧页片的轴套部分卷制后穿入销轴，保证开合过程中转动顺畅无卡滞，常规使用状态下可实现0-180度范围内的开合转动，满足普通门扇的开启角度需求。页片上的安装孔位采用错落排布设计，单侧边设置多组沉头安装孔，安装时螺丝可沉入孔位平面以下，不会出现螺丝凸起刮蹭门扇或框体的问题，多组孔位的排布也能分散门扇承重时的应力，避免长期使用后页片出现变形、螺丝松动脱落的问题。在安装边界方面，这款铰链的页片厚度适配常规16-22mm厚度的木质门扇安装，安装时需要在门扇与框体的连接侧边预留对应合页厚度的让位间隙，单边预留间隙控制在0.3-0.5mm即可保证开合无摩擦，页片的异形外轮廓在安装时需要注意对齐门扇侧边的造型线，保证安装后外观的一致性。转轴部分的配合间隙经过设计控制，既不会因间隙过小出现开合阻尼过大、转动异响的问题，也不会因间隙过大导致门扇安装后出现下垂、晃动的情况，页片表面采用哑光金属处理工艺，日常使用中不易残留指纹、沾染污渍，清洁维护难度低。不同于重型工业合页的厚重设计，这款装饰铰链的承重定位针对家装轻质门扇，单组合页可承重10-15kg的门扇重量，常规尺寸的橱柜门单扇配置2件该款铰链即可满足承重需求，大尺寸的装饰柜门可根据门扇重量适当增加铰链配置数量，保证长期使用的结构稳定性。在建模过程中，页片的异形轮廓需要精准还原波浪形的曲率变化，转轴部分的同轴度公差需要控制在合理范围内，安装孔的沉头深度、孔径尺寸需要匹配常用的自攻安装螺丝尺寸，保证模型可直接用于装配干涉检查、安装孔位定位等实际生产环节，页片边缘的倒角处理也需要还原实物的细节，避免锐边割手的问题，同时还原表面处理的质感，保证渲染效果和实物一致。
