外六角M6螺纹紧固件结构设计

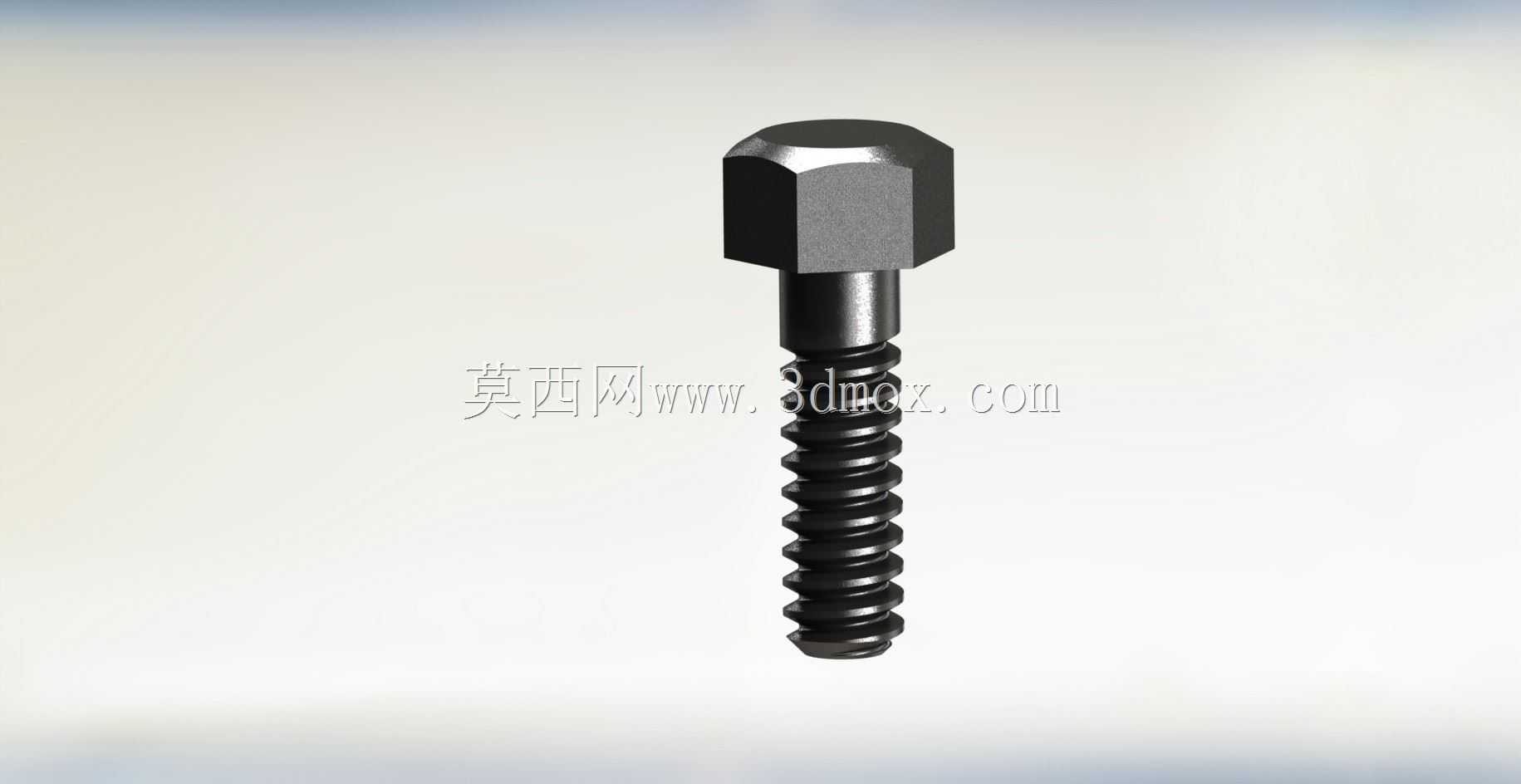

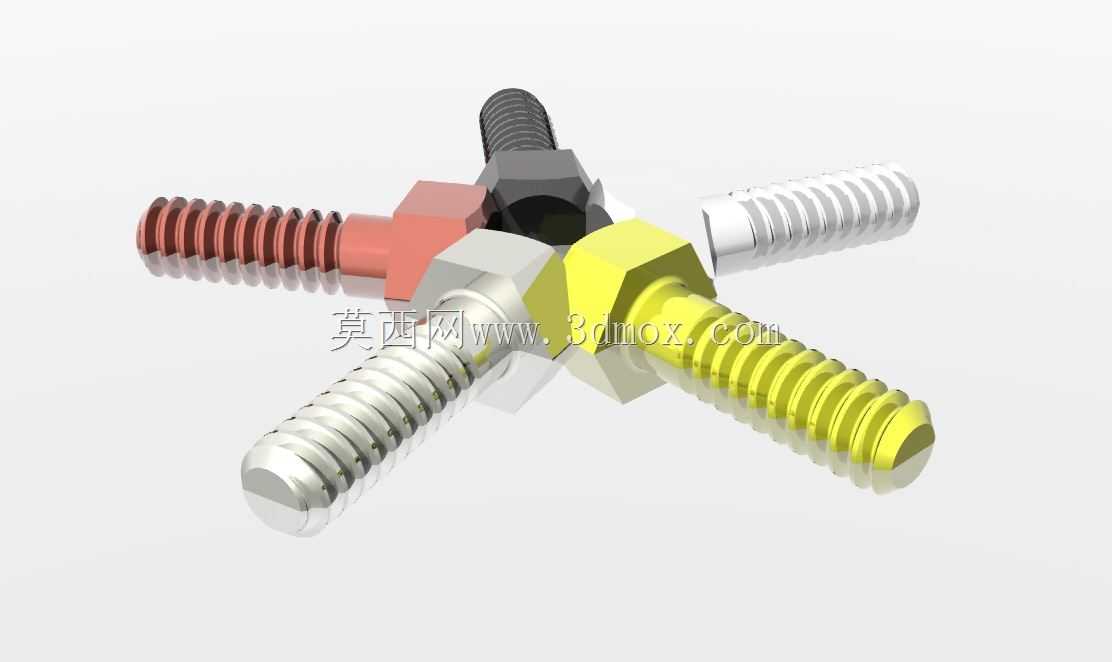

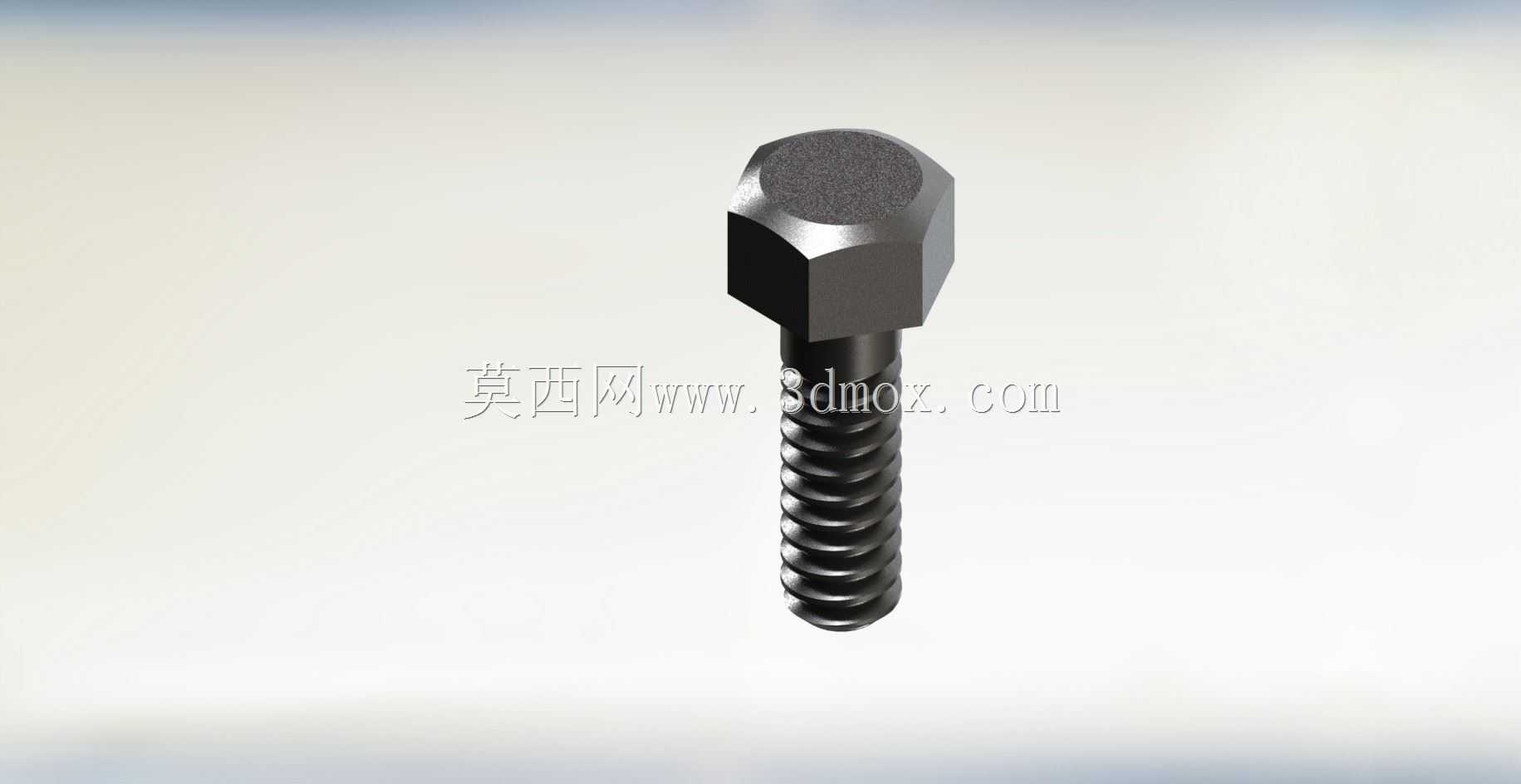

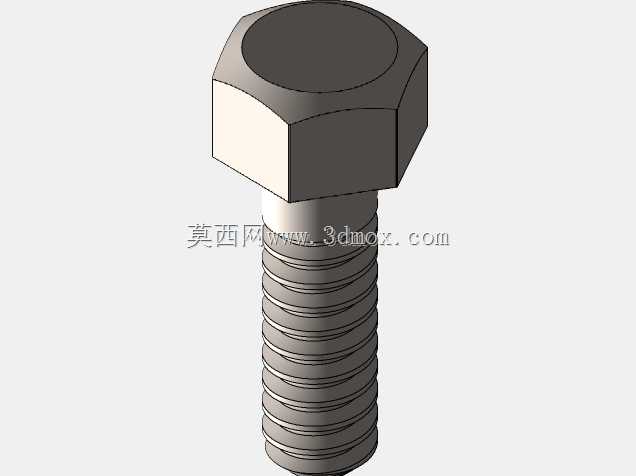

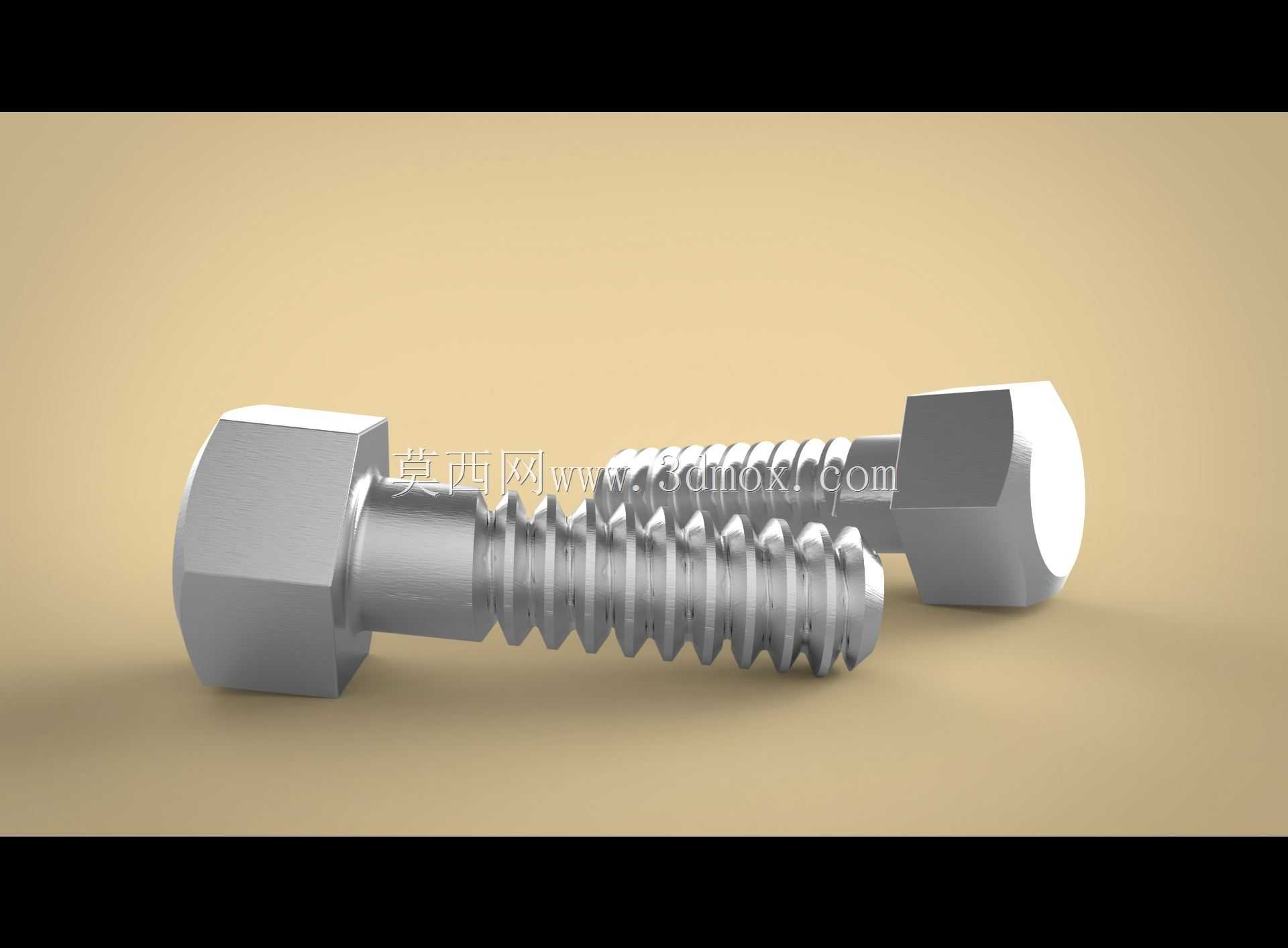

日常做非标设备结构设计时，M6规格的外六角螺栓是装配环节绕不开的基础连接件，小到桌面级小型工装的板件拼接，大到自动化产线的护网、支架固定，都能见到这类紧固件的身影。做这个三维模型的时候，最先考虑的是实际装配的干涉问题，外六角头部的对边尺寸严格参照通用紧固件的常规取值，保证常规套筒、开口扳手都能顺利套入完成拧紧操作，不会出现头部尺寸偏小导致扳手打滑、或是尺寸偏大和周边安装位产生干涉的情况。螺杆部分的螺纹段做了完整的牙型建模，牙距按照普通粗牙螺纹的参数设置，螺纹收尾处的退刀结构也做了还原，避免实际加工时出现螺纹烂牙的问题，同时也能保证拧入螺纹孔时可以顺畅旋合到位，不会因为收尾段的牙型变形出现卡滞。光杆段的直径略小于螺纹大径，在穿过被连接件的光孔时能顺利穿入，不会因为杆部尺寸公差问题出现卡孔的情况，光杆和头部衔接的位置做了微小的圆角过渡，避免应力集中导致螺栓在受交变载荷时从根部断裂，这也是实际工程应用里经常被新手忽略的细节——很多人建模时直接做直角衔接，实际受力时根部很容易出现应力集中断裂的问题。从安装边界来看，这类螺栓适配的被连接件总厚度需要控制在螺纹有效啮合长度范围内，不能让光杆段占据螺纹啮合的位置，否则会出现连接锁不紧、螺纹啮合牙数不足导致滑牙的问题。头部的高度也做了对应设置，保证拧紧时扳手的受力面足够，不会因为头部太薄导致拧动时棱角崩损。建模时特意还原了螺栓端部的倒角结构，这个结构一方面是方便螺栓穿入被连接件的安装孔，另一方面在拧入内螺纹孔时可以起到导向作用，不用刻意对准就能顺利旋入，提升现场装配的效率。在不同的应用场景里，这类螺栓的受力特性也有区别：做静态的机架固定时，只需要保证预紧力足够就能满足连接需求；如果是用在有振动的运动部件旁，还需要配合弹垫、防松螺母使用，不过模型本身的结构尺寸完全覆盖常规工况的安装要求，不管是做装配干涉检查，还是做设备的BOM清单统计，都能直接调用，不需要再反复核对尺寸参数。很多新手做设备建模时容易忽略标准件的细节还原，要么把螺纹简化成光杆，要么头部尺寸随意设置，等到实际出图加工装配时才发现扳手卡不进去、螺栓穿不过孔的问题，这类还原完整结构细节的标准件模型，能在设计阶段就提前规避很多装配层面的问题，减少后续现场整改的工作量。
