SLA打印机配套UV固化灯结构设计

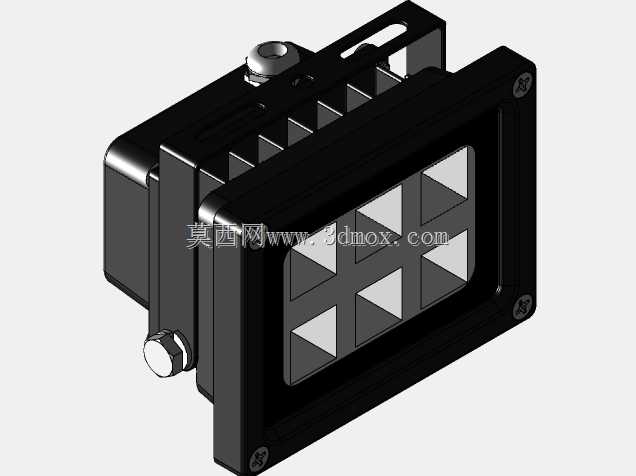

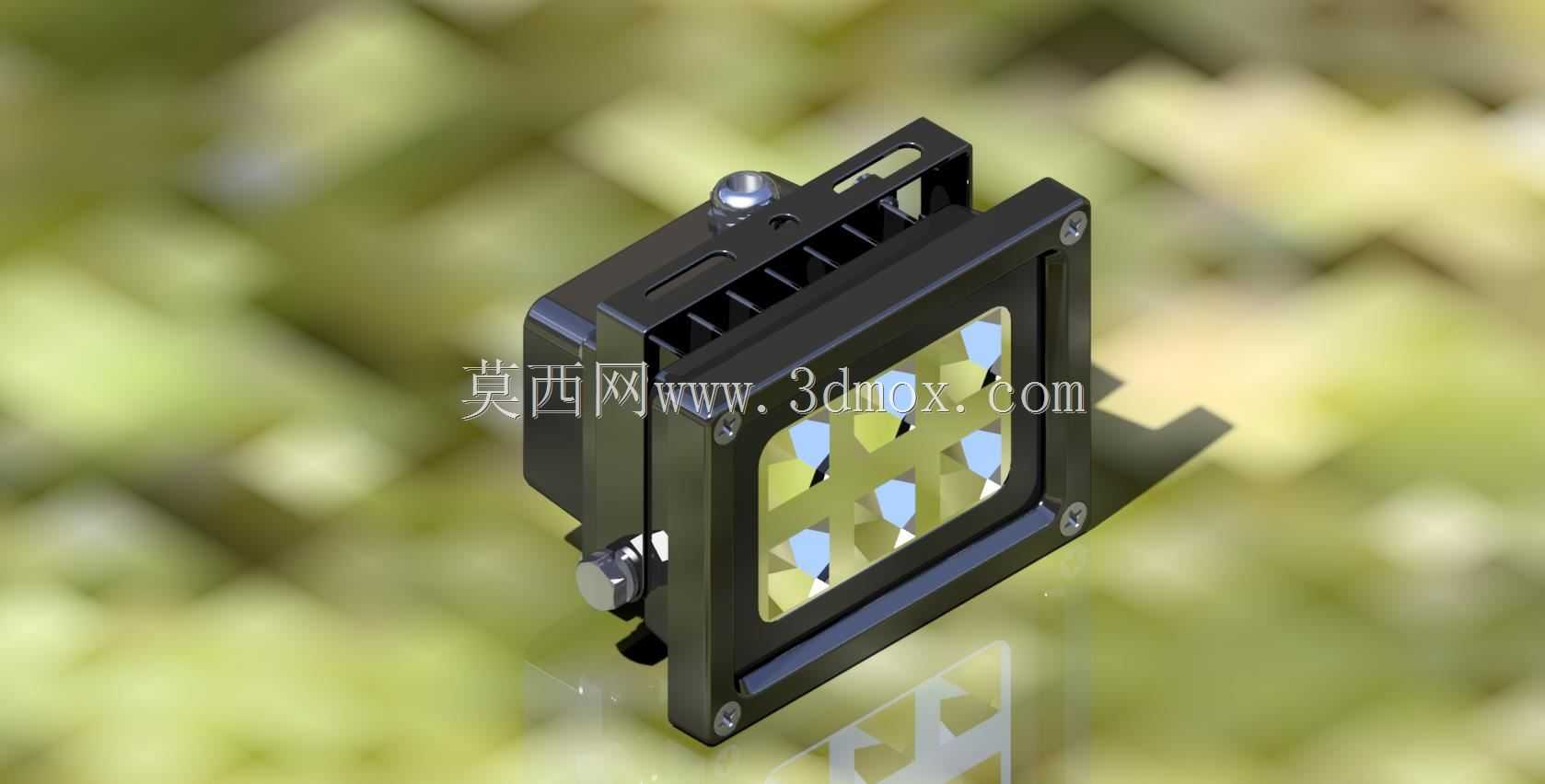

这款紫外固化灯是面向SLA光固化3D打印后处理环节设计的配套功能部件，核心作用是完成打印件表面光敏树脂的最终固化，解决刚从成型平台取下的打印件表面发黏、硬度不足的问题，适配桌面级SLA设备的小批量后处理需求，也可用于小型UV胶粘接工位的局部固化作业。从结构设计来看，整体采用方形压铸铝壳体作为主体承载结构，壳体背部一体成型的散热鳍片是设计重点，考虑到UV灯珠长时间工作会产生较高热量，鳍片的排布间距、高度都经过热传导测算，无需额外加装散热风扇就能满足连续2小时工作的散热需求，避免灯珠光衰过快的问题。正面的灯珠阵列采用矩阵式排布，每颗灯珠搭配独立的聚光透镜，将紫外光线的照射角度控制在合理范围内，保证照射区域内的紫外光强均匀度，避免打印件局部固化过度或固化不足的情况，灯板与壳体之间预留了绝缘隔热垫层，防止高温传导至外壳表面造成误触烫伤。安装结构上，壳体两侧预留了带调节旋钮的铰接安装位，既可以通过侧边的固定支架直接锁附在固化仓内壁，也能借助铰接结构调整照射角度，适配不同尺寸固化仓的内部布局，安装孔位采用通用的M4螺纹规格，无需额外加工转接件就能完成装配。接线端设置在壳体侧方的防水接线仓内，接线完成后可通过密封胶圈实现仓体密封，避免固化过程中滴落的树脂、少量清洁酒精渗入电路部分造成短路。设计过程中优先考虑了部件的通用性，整体外形尺寸控制在小型固化设备的适配范围内，不会占用过多仓内空间，同时壳体边角做了倒角处理，避免安装维护过程中划伤操作人员。灯体正面的石英透光片采用嵌入式安装，通过密封压条固定，既能保证紫外光线的高透过率，也能阻挡外界粉尘、树脂飞溅物污染灯珠表面，后期维护仅需拆开压条即可清洁或更换透光片，无需拆解整个灯体结构。
