串联伸缩式双腔抽屉导轨结构设计

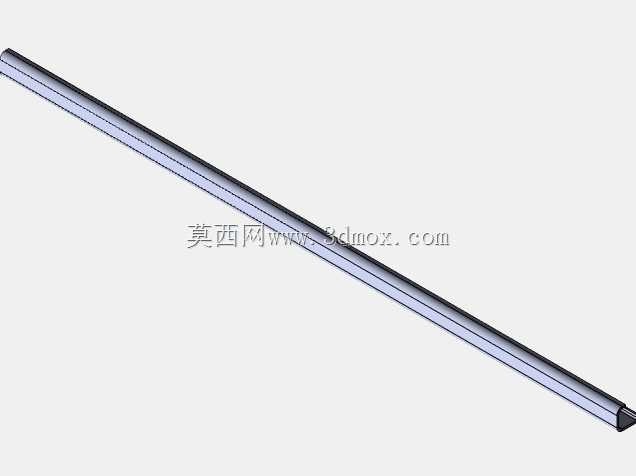

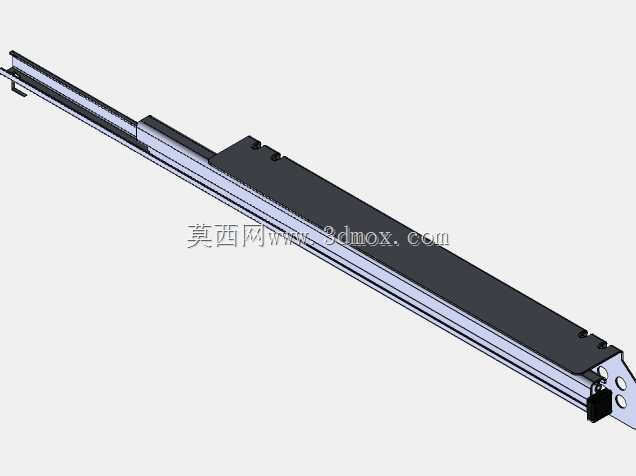

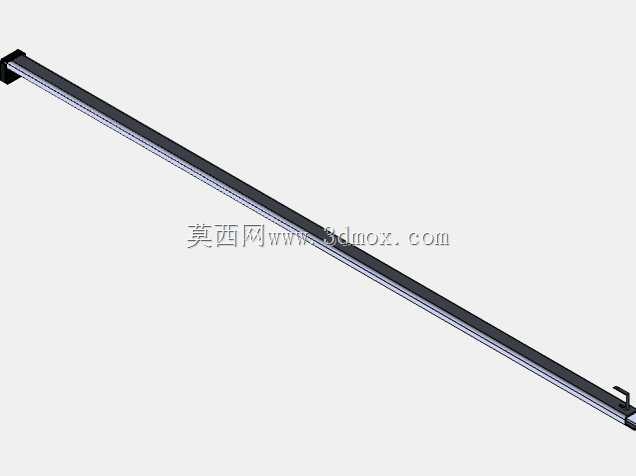

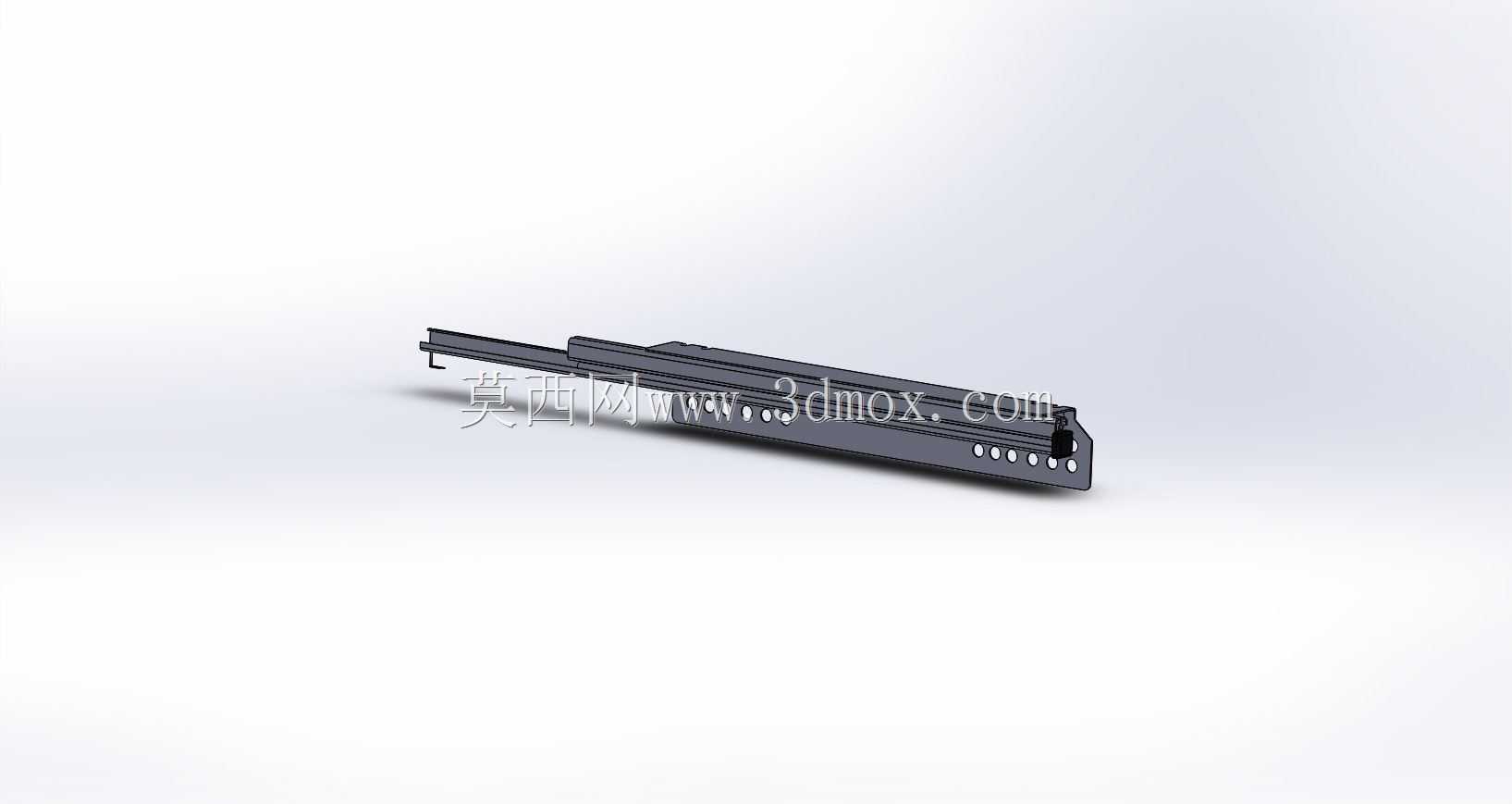

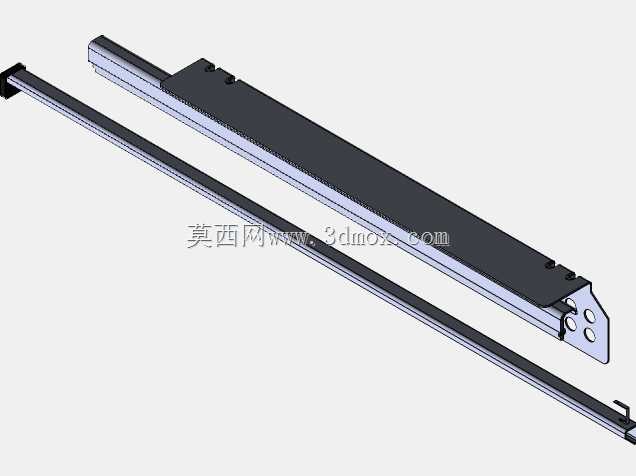

在日常的柜体类储物结构设计中，抽屉的滑动承载部件是决定使用体验与结构寿命的核心组件，这款串联式的抽屉滑动通道结构，主要适配大进深、大承载需求的储物柜体场景，常见于工业工具柜、重型档案柜、实验室设备储物舱以及特种车辆内嵌储物单元的配套使用。不同于常规单节或普通三节滑轨的结构逻辑，这款产品采用串联式的多节嵌套设计，搭配双腔的型材截面构型，在完全伸展状态下可以获得远超普通滑轨的伸出行程，同时收回状态下能完全收纳进柜体内部的安装腔，不会占用额外的外部空间，适配需要完全敞开抽屉内部储物空间的使用需求，比如存放长度较大的工装刀具、长条型检测配件或者整列排布的档案文件时，不会因为滑轨伸展行程不足导致抽屉尾部空间被柜体遮挡，取放物件无需探身摸索。从结构设计的思路来看，这款滑动通道在截面设计上采用双腔布局，将滑动配合的滚道分别布置在两个独立的腔体内，避免单腔结构下多节滑轨嵌套时的配合间隙累积，每一节型材的滚道都做了等强度的壁厚设计，在保证整体轻量化的前提下，让每一节的抗弯承载能力保持一致，不会出现某一节型材受力变形导致整体卡滞的问题。安装边界上，这款滑轨的外侧固定面预留了标准的沉头安装孔位，适配常规柜体侧板的安装尺寸，不需要额外加工定制的安装基座，侧装的固定方式可以直接匹配市面上多数重型柜体的侧板预留位，安装时只需要保证两侧滑轨的平行度公差在允许范围内，就能保证滑动过程的顺畅无卡滞。滑动配合面采用了钢珠滚动的接触形式，相比摩擦式的滑动结构，推拉过程的阻力更小，长时间使用后的磨损量也更低，配合型材表面的防锈处理，可以在湿度较高的车间或者仓储环境下长期使用，不会因为锈蚀导致滑动失效。在实际选型使用时，需要根据抽屉的满载重量匹配对应数量的滑轨，单根滑轨的额定承载可以覆盖多数常规重型储物需求，两侧对称安装的状态下，整体承载能力可以满足大重量工具、设备配件的存放要求，伸展过程中每一节的限位结构都做了渐进式的止挡设计，不会因为抽拉力度过大导致滑轨脱节，收回时也能保证完全到位，不会出现抽屉面板与柜体缝隙不均的问题。针对不同的安装场景，这款滑轨的固定端还可以根据实际柜体的深度做适配性的裁切，只要不破坏滚道的配合面，就不会影响整体的滑动性能，给现场安装调试留出了足够的调整空间，对于非标定制的柜体结构来说，这种可适配的设计可以大幅减少现场改造成本，不需要单独开模定制特殊长度的滑轨配件。
