带开关一体式三孔插座模块箱结构设计

　　这款一体式带开关插座模块箱，是民用建筑配电末端、小型设备工位配电场景里的常用组件，日常在家庭墙面暗装、办公工位桌面嵌入式安装、小型工业设备旁侧就近取电点位都能见到它的身影，核心作用是在一个标准86型安装位上同时实现单路电源通断控制与三孔接地取电功能，省去了单独布置开关面板与插座面板的开槽、布线工作量，也让墙面或设备面板的布局更整洁统一。

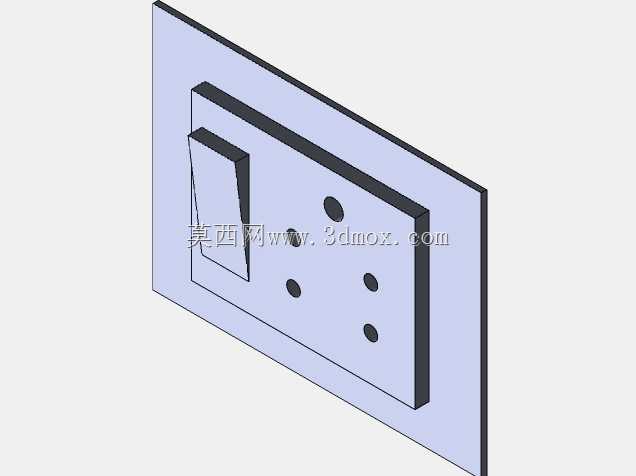

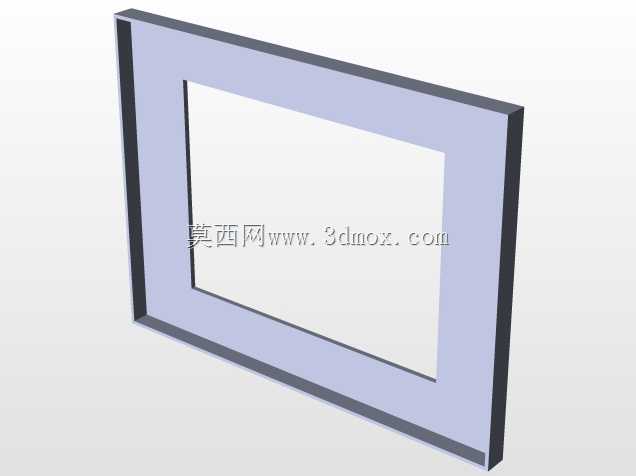

　　从结构设计逻辑来看，整个模块箱采用一体化面板底座嵌套结构，面板部分做了平直切边处理，边缘预留0.8mm的安装压边，刚好可以覆盖墙面暗装底盒的开槽缝隙，不需要额外做打胶收边处理，安装后贴合度更好。开关拨杆采用斜置式布局，拨杆的转动支点设置在靠近面板内侧的位置，拨动手感的行程控制在4mm左右，既不会因为行程过短导致误触，也不会因为行程太长造成操作卡顿，拨杆表面做了细微的防滑棱处理，即使手部带薄汗也能顺利拨动。插座部分的三个铜件插套孔位严格按照国标三孔插座的间距排布，接地孔位于上方居中位置，零火线孔呈等腰三角分布，孔位边缘做了1mm的倒角导向，插头插入时不需要刻意对准就能顺利滑入孔位，同时孔位内部设置了安全保护门，只有接地极先插入时才会同步打开零火线的保护挡片，避免孩童误戳导致的触电风险。

　　安装边界方面，这款模块箱适配标准的86型暗装底盒，面板整体外轮廓尺寸为86mm*86mm，底座嵌入墙体的深度为35mm，布线时需要预留至少60mm的导线弯折空间，避免导线挤压过度造成绝缘层破损。面板与底座的连接采用卡扣式结构，四个角位设置了弹性卡扣，拆卸时只需要用平口螺丝刀从面板下方的预留缺口轻轻撬动就能拆下面板，不需要整体拧动底座固定螺丝，后期更换内部组件或者检修线路时操作更便捷。开关的触点部分采用银合金材质，额定通断电流为10A，能够满足常规家用电器、小型台式设备的电源通断需求，触点的接触压力设置在1.2N左右，既保证接触电阻足够小避免发热，也不会因为压力过大导致拨动手感生硬。

　　在实际工程应用中，这类模块箱经常被用在出租房简装、办公区工位改造、老旧小区插座升级的项目里，相比分体式的开关加插座组合，它的单面板安装只需要开一个86型底盒孔，墙面开槽工作量减少一半，布线时只需要引入一路火线，通过开关触点分断后接到插座的火线端，零线与地线直接直连到插座对应端子，接线步骤更简洁，后期出现线路故障时排查点位也更少。设计时特意将开关模块与插座模块的内部腔体做了分隔筋处理，避免开关分断时产生的电弧窜到插座接线端引发绝缘问题，分隔筋的厚度设置为1.5mm，采用阻燃PC材质注塑成型，能够耐受125℃的长期工作温度，即使触点轻微发热也不会造成腔体变形。面板表面采用细磨砂纹理处理，不容易残留指纹与污渍，长期使用后也不会因为光线反射产生眩光，不同批次的面板色差控制在ΔE≤2的范围内，同一墙面安装多个面板时不会出现明显的颜色差异。接线端子部分采用升降式压线结构，不需要提前弯制导线线头，只需要将剥好绝缘层的导线直接插入端子孔，拧紧压线螺丝就能完成固定，压线螺丝的防滑脱设计可以避免螺丝完全拧出掉落，高空作业安装时也不用担心螺丝掉落遗失。
