木缝微型固定器花键轴结构设计

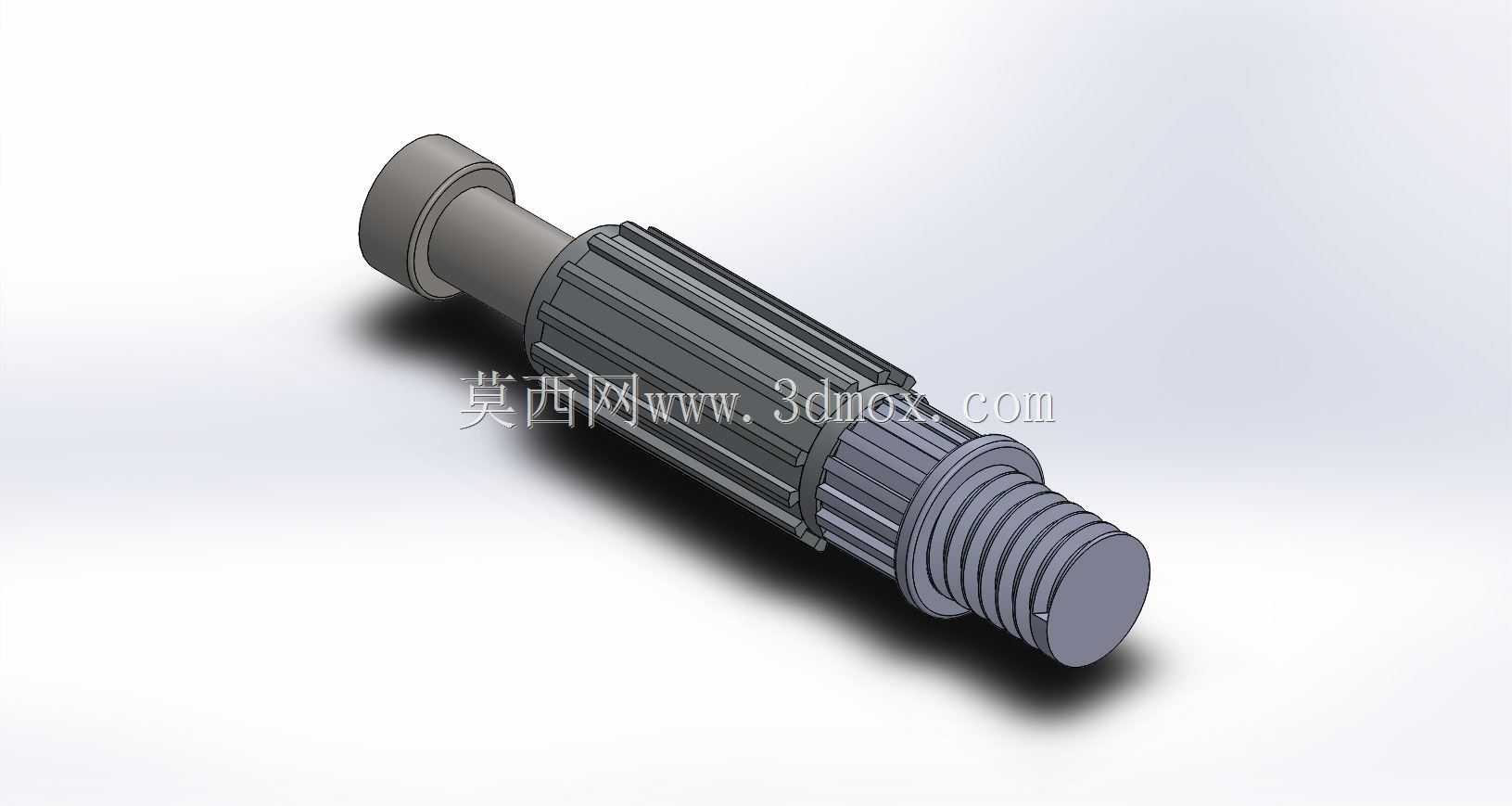

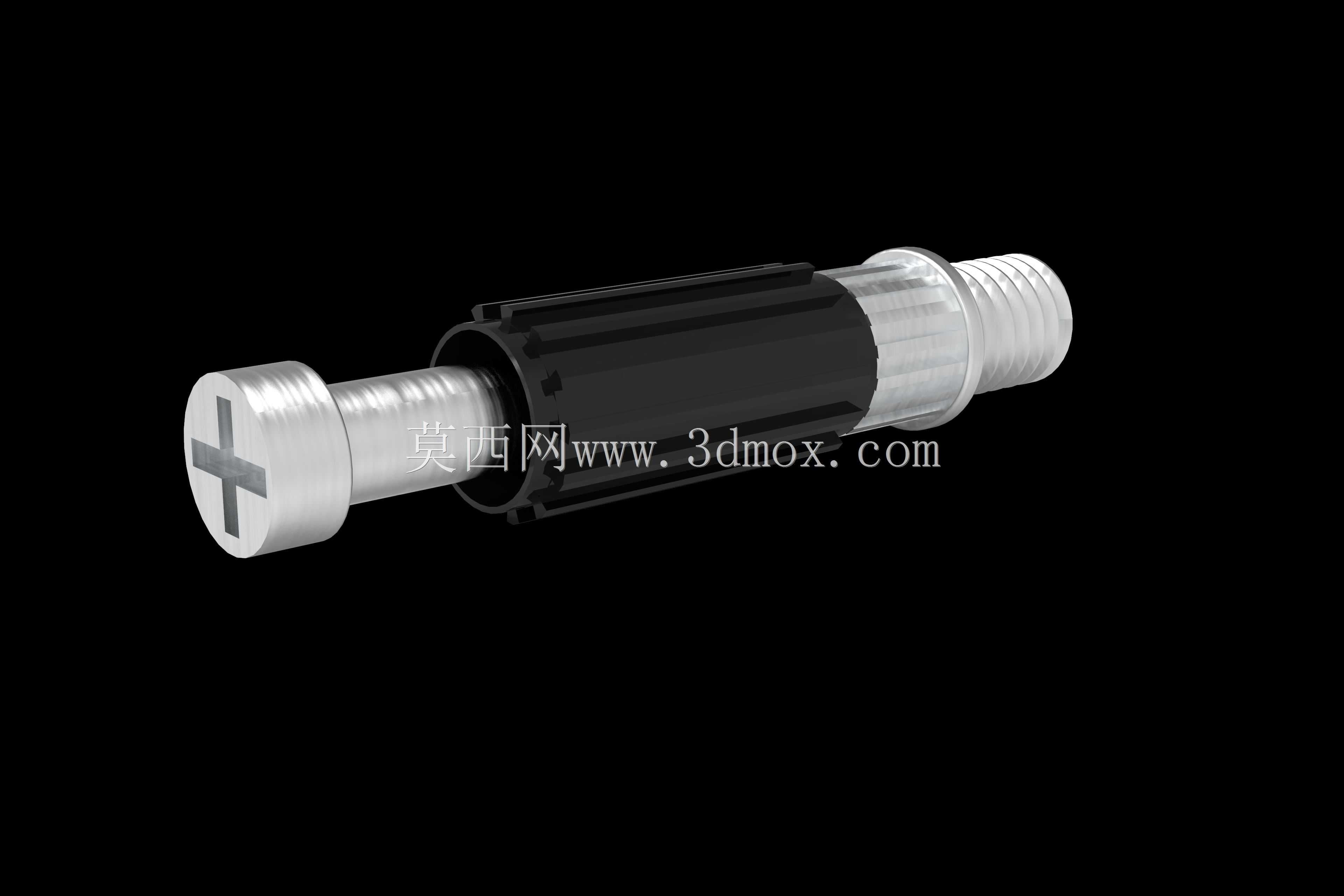

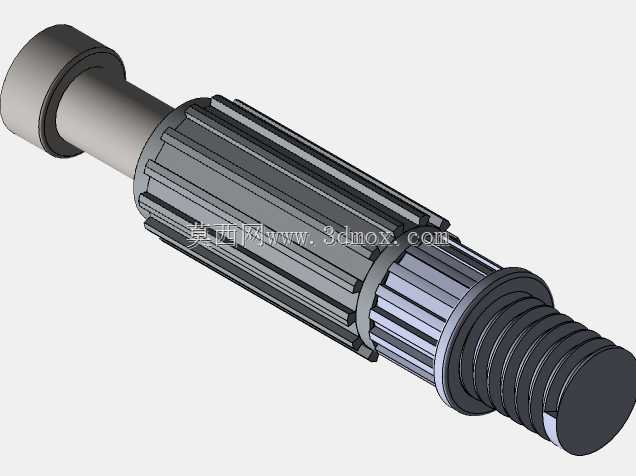

这款轴类零件是木缝微型固定器的核心传动与锁紧构件，在木工拼接、家具组装、小型木构件嵌合的作业场景中，承担着张紧调节、扭矩传递、位置锁止的多重作用，区别于常规紧固件的单点压紧逻辑，该零件通过多段不同功能的轴段配合，实现固定器在窄小木缝内的自适应撑紧，避免木材拼接处出现开裂、错位、缝隙回弹的问题。从结构设计逻辑来看，零件整体采用同轴多段式布局，最左端的圆柱端头为限位承压段，直径略大于相邻的光轴段，装配时卡在固定器外壳的限位槽内，承受撑紧作业时的反向轴向推力，光轴段与外壳的导向孔做间隙配合，保证轴体伸缩调节时的同轴度，不会出现卡滞偏斜。中间段的长花键结构是扭矩传递的核心，采用矩形花键齿形，齿侧配合精度选取中等过渡配合，既可以在调节固定器撑紧幅度时传递周向扭矩，带动前端的撑紧爪开合，又能在锁止状态下通过齿面的贴合承受径向载荷，避免轴体受木材反弹力出现周向转动。靠近右端的螺纹段为调节锁紧段，采用细牙三角螺纹，螺距选取小规格参数，调节时的进给精度更高，能适配0.5mm级别的木缝宽度微调，螺纹末端的圆柱端头为撑紧力作用端，端面做倒角处理，避免装配时刮伤木材表面或固定器内部构件。从安装边界来看，零件整体轴向总长控制在微型固定器的外壳内腔长度范围内，最大外径出现在花键齿顶圆位置，装配时需保证花键段与外壳内花键槽的对中精度，安装前需在光轴段与花键齿面涂抹少量润滑脂，降低反复调节时的磨损量，螺纹段装配时需配设防松垫片，避免木材受环境温湿度影响出现胀缩时，锁紧位置出现松动。在实际应用中，这类轴件的选材通常选取中碳钢经调质处理，表面花键与螺纹段做高频淬火提升耐磨性，既保证芯部的韧性承受轴向冲击载荷，又保证工作面的硬度满足反复调节的使用寿命要求，针对不同木材硬度的使用场景，可通过调整螺纹段的螺距与花键的齿长，适配不同的撑紧行程与扭矩传递需求，比如硬木拼接场景下可适当加大花键齿的接触长度，提升扭矩承载能力，软木固定场景下可减小螺纹螺距，提升调节精度避免压伤木材纤维。
