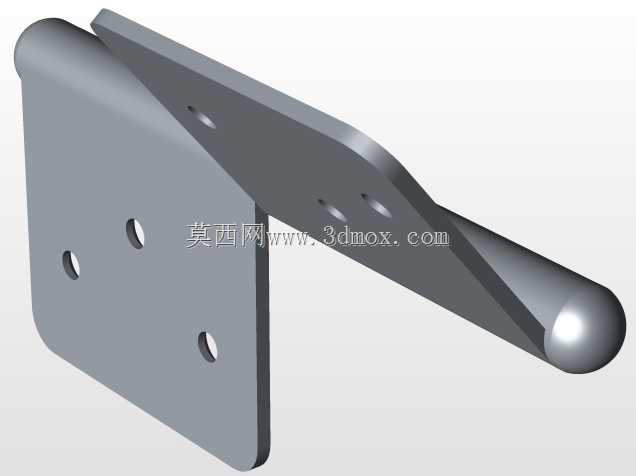

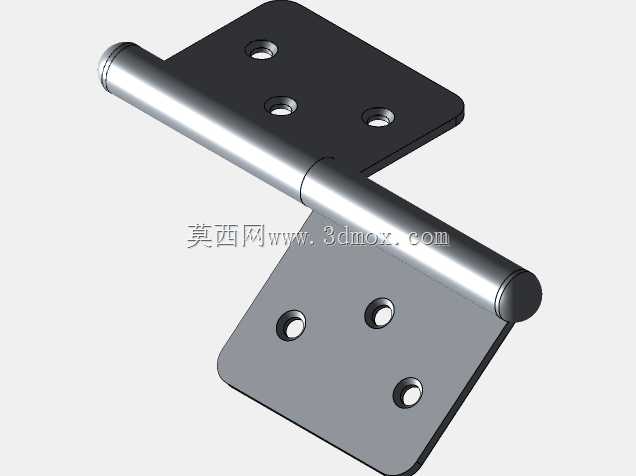

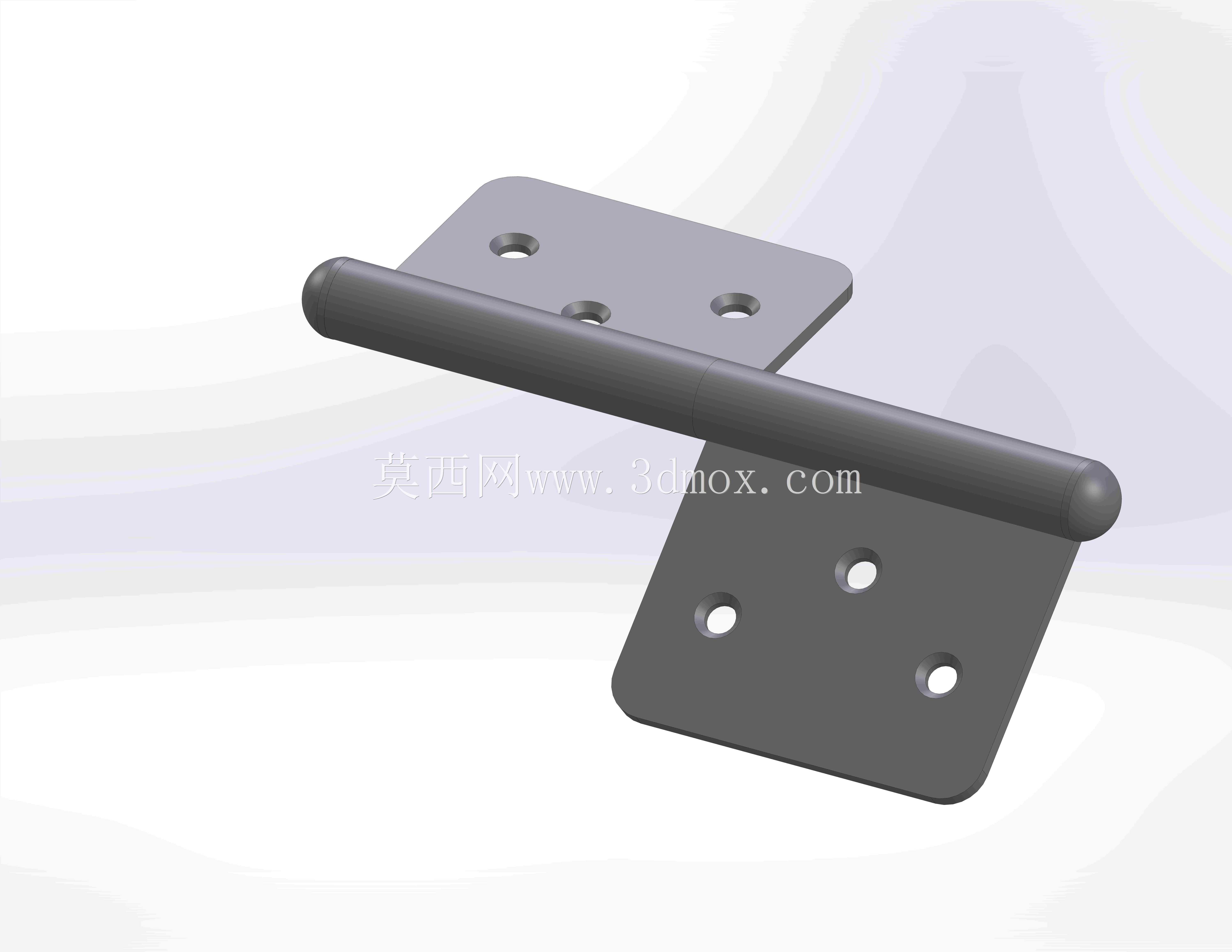

20x40规格双片式工业连接铰链结构

这款铰接连接件主要面向小型设备舱门、轻型防护盖板、嵌入式机箱侧门的转动连接场景，在低压电控柜小门、小型自动化设备观察窗、桌面型工装防护挡板的装配环节中，这类小尺寸铰接件的使用频率极高，能够在有限的安装空间内实现0到180度范围的开合转动，满足日常检修、内部器件操作的开合需求。从结构设计来看，产品采用双安装片搭配一体成型销轴的结构形式，两个安装片分别对应固定侧与活动侧的安装基面，销轴部分做了两端圆弧收边处理，既避免安装使用过程中锐边划伤操作人员，也能防止销轴从铰接位轴向窜动脱出，省去了额外加装轴端挡圈的工序，降低装配复杂度。安装片上的安装孔位做了等距排布设计，每个安装片设置三个通孔，孔位间距匹配常规20系列、40系列工业铝型材的端面安装孔距，同时也适配厚度1.5mm到3mm的冷轧钢板安装基面，安装时可直接采用对应规格的十字盘头螺丝或者沉头螺丝完成固定，不需要额外做孔位二次加工。设计过程中充分考虑了安装边界的避让需求，销轴的中心距两个安装片的内侧基面预留了足够的转动间隙，当活动侧门板闭合时，不会与固定侧的安装基面发生剐蹭，同时安装片的边缘做了小尺寸倒角处理，既去除了冲压加工产生的毛刺，也能在安装对位时起到导向作用，降低孔位对齐的难度。从受力特性来看，这种一体冲压弯折成型的铰接结构，没有额外的拼接缝隙，整体刚性优于组装式的小型合页，在承受垂直于安装面的径向载荷时，销轴与安装片的连接位不会出现松旷，能够满足轻型部件长期反复开合的使用需求，日常使用中不需要定期加注润滑脂，金属表面的处理层能够适应常规车间环境下的防锈要求，不会因为短时间的湿度变化出现表层锈蚀卡滞的问题。在实际选型适配时，需要注意安装基面的平面度误差，如果安装面存在超过0.5mm的凸起或者凹陷，需要提前做基面找平处理，避免安装后铰链出现额外的装配应力，导致开合过程中出现卡滞、异响的问题，同时安装螺丝的锁紧扭矩需要控制在合理范围，避免扭矩过大导致安装片出现压弯变形，影响转动的顺畅度。
