1/8英寸外丝六角宝塔软管接头

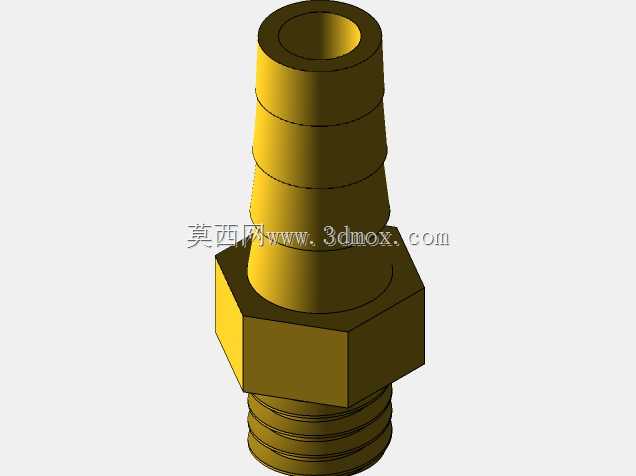

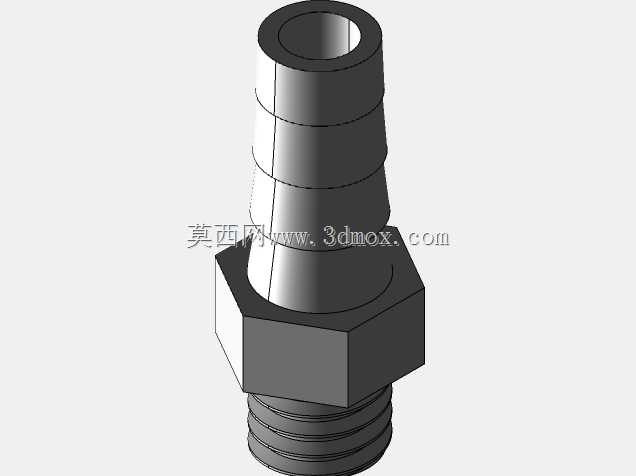

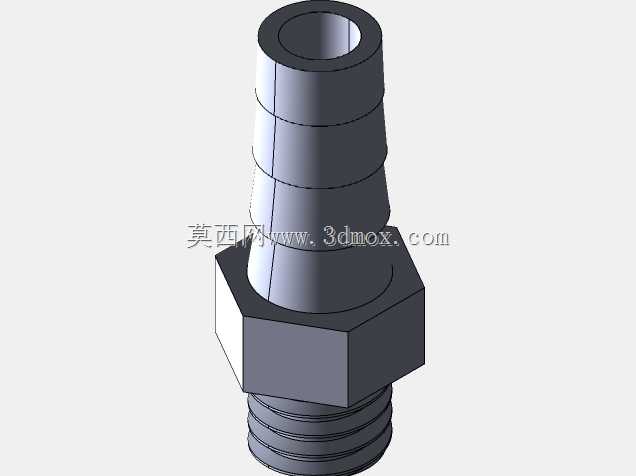

这款1/8英寸规格的外丝六角宝塔接头，是流体管路系统里极为常用的转接连接件，日常在小型气动回路、低压输水通路、实验设备流体管路、家用净水设备接驳、小型真空管路搭建场景中都能见到它的身影。从结构设计来看，接头下半段采用标准1/8英寸外螺纹设计，螺纹牙型规整，加工时严格控制牙距与牙高公差，能够直接匹配对应规格的内螺纹接口，安装时借助中部的六角台结构，可使用普通活动扳手或者开口扳手直接施加扭矩，无需额外定制工装，拧紧过程中受力均匀，不会出现接头本体打滑、拧裂的问题，六角对边尺寸按照常规管路安装的操作空间设计，既保证足够的拧紧受力面，又不会因为尺寸过大挤占周边管路的布置空间。接头上半段的宝塔结构采用多道环形倒刺凸棱设计，凸棱的外径从靠近六角台的位置向顶端逐级小幅递减，这种渐变式的尺寸设计，一方面能让软管在套装时更易推入，不需要借助扩张工具就能轻松套到接头根部，另一方面每道凸棱的边缘都做了微小的圆角处理，既不会割伤软管内壁造成渗漏隐患，又能在软管套入后形成多道密封防线，配合喉箍锁紧后，可承受0.8MPa以内的流体压力不会出现脱管、渗漏问题。接头整体采用黄铜材质建模还原，材质本身的耐腐蚀性适配多数常规流体介质，包括常温清水、压缩空气、低压弱腐蚀性流体都可适用，不会出现短时间锈蚀污染介质的问题。从安装边界来看，接头总长度控制在紧凑范围内，外螺纹段的有效啮合长度符合常规管路壁厚要求，不需要额外增加螺纹旋入深度就能保证密封性能，宝塔段的有效插接长度匹配常规软管的套接深度要求，套装后软管端面刚好贴合六角台的上端面，不会出现软管弯折死角影响流体通径。建模过程中还原了接头的所有工艺细节，包括六角台的棱边倒角、螺纹起始端的收尾退刀结构、宝塔凸棱的过渡圆角，这些细节都是实际量产加工中必须保证的结构，在做管路装配仿真时，能够直接导入装配体验证安装间隙，不会出现模型结构与实际零件不符导致的干涉误判，不管是做小型设备的管路系统设计选型，还是做管路装配的教学演示，这款模型都能还原真实零件的装配特性，帮助设计人员提前预判管路布置的空间问题，减少实际装配时的改造成本。
