异形曲面多通路流体转接接头结构

这类异形曲面结构的转接接头，多用于空间受限的流体管路布设场景，在紧凑型液压站、定制化气动设备、特种流体输送管线的排布中，能解决常规直通过渡接头无法适配的空间转角问题，避免管路强行弯折造成的通径缩径、应力集中开裂等隐患。从实际使用场景来看，这类接头常应用在设备内部管路密集的安装区域，比如小型液压动力单元的阀组出口转接、移动作业设备的狭小舱内管路连接，不需要额外增加多段接头拼接，就能同时完成多通路的流体方向切换，减少管路连接点的同时，也降低了接头位置的泄漏风险。

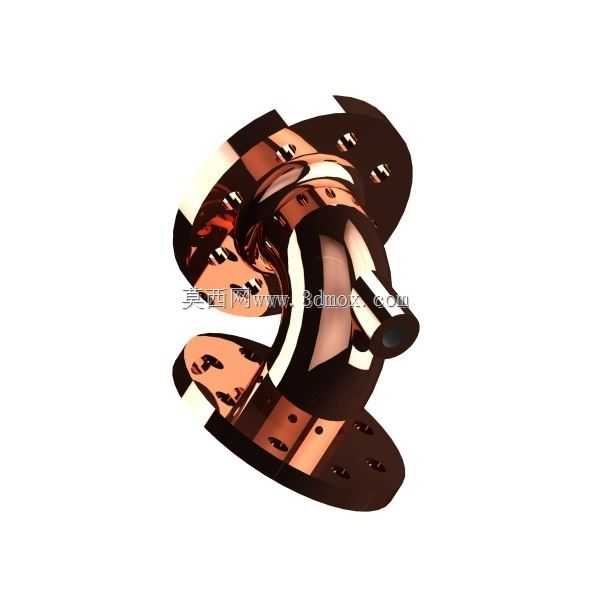

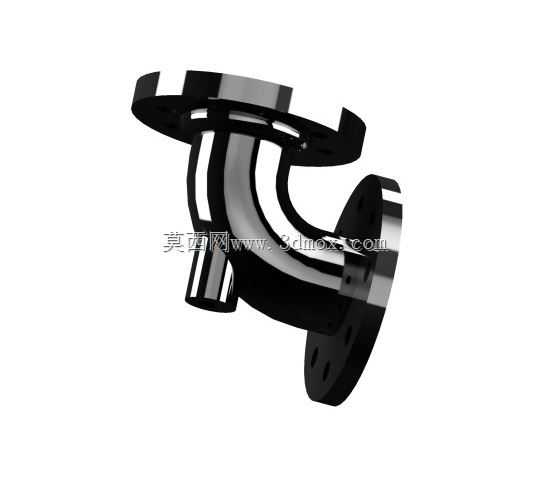

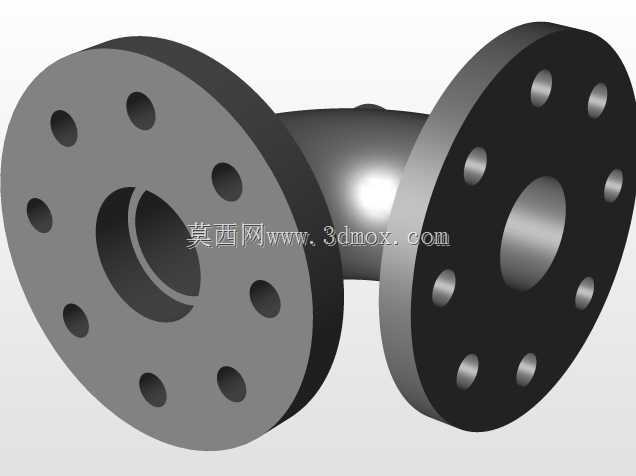

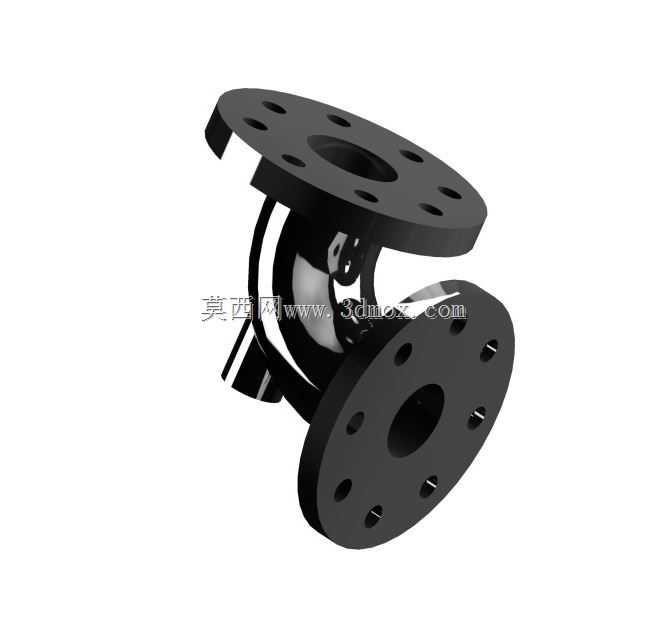

从结构设计角度看，该接头采用一体化曲面流道设计，内部流道顺着外形曲面平滑过渡，没有直角转折的流道死角，能降低流体在转接位置的压力损失，减少流体介质在流道内的残留，对于输送带有微小颗粒的流体介质，也能避免颗粒在转折位置沉积造成的流道堵塞。接头两端的安装法兰面做了平行度公差控制，安装时能保证密封面完全贴合，不需要额外调整安装角度就能匹配对接管路的位置，法兰面上的安装孔位采用对称排布设计，可适配不同方向的安装固定需求，不需要区分安装朝向，能减少现场安装的对位调整时间。

在安装边界上，该接头的整体外轮廓做了圆弧过渡处理，没有突出的尖锐棱角，在密集管路排布时不会和相邻的管路、设备构件发生干涉，安装时只需要保证两端法兰面的对接间隙在密封件允许的压缩范围内，就能实现可靠密封。接头的壁厚根据不同位置的受力情况做了差异化设计，流道转折位置的壁厚适当增加，能承受更高的流体压力冲击，而安装法兰位置的厚度则根据螺栓锁紧的受力要求做了匹配，既保证整体结构强度，也不会造成不必要的材料浪费。

实际选型使用时，这类接头可以替代多组常规直角接头、直通接头的组合转接方案，减少管路连接点的数量，在空间紧凑的设备内部布设管路时，能大幅降低管路排布的难度，同时一体化的结构也比多接头拼接的方案有更好的抗振动性能，在设备运行产生持续振动的工况下，不容易出现接头松动、密封失效的问题，适合在移动作业设备、有持续振动的工业设备管路系统中使用。
