立式气压式冷凝换热设备结构设计

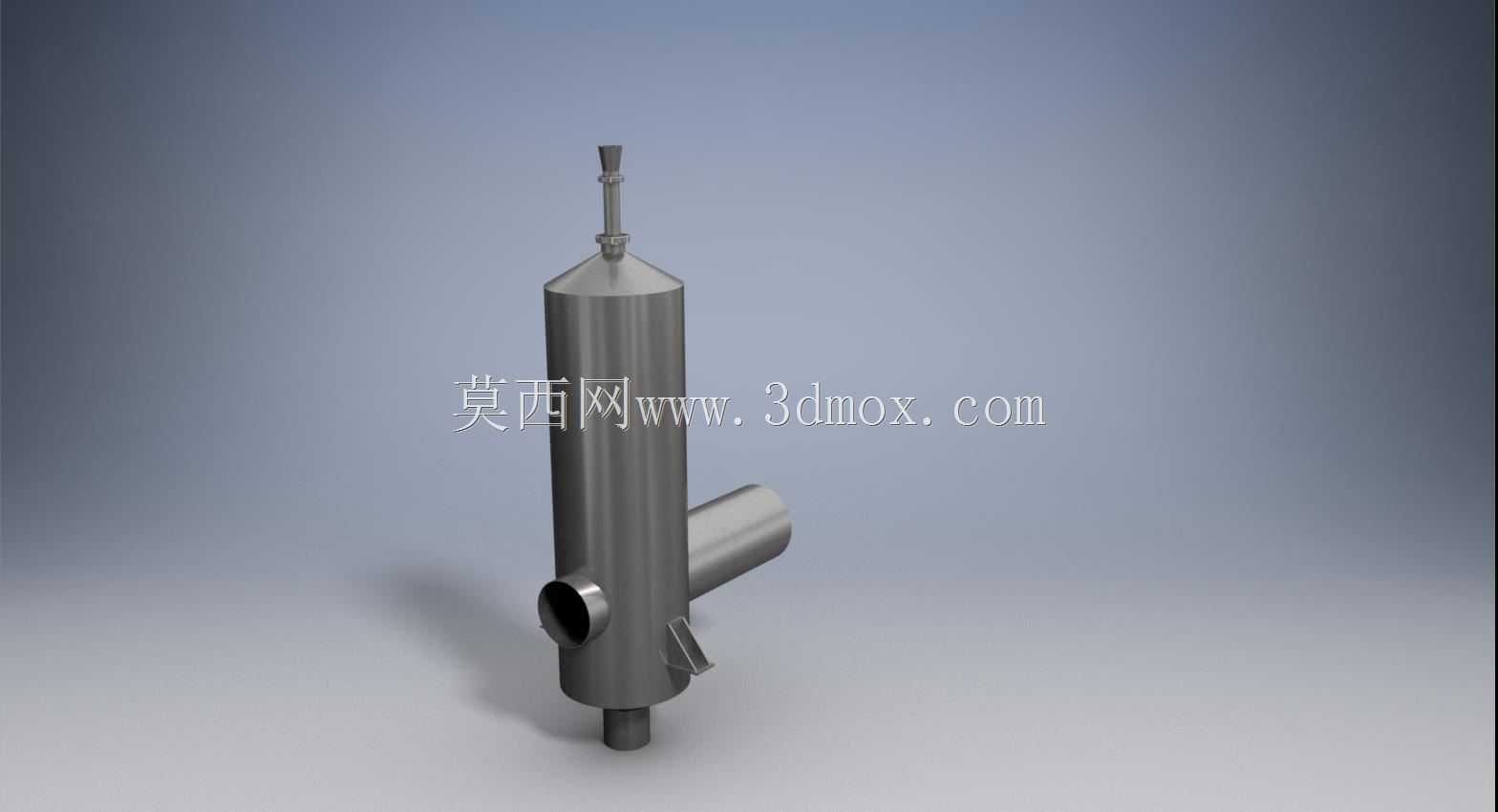

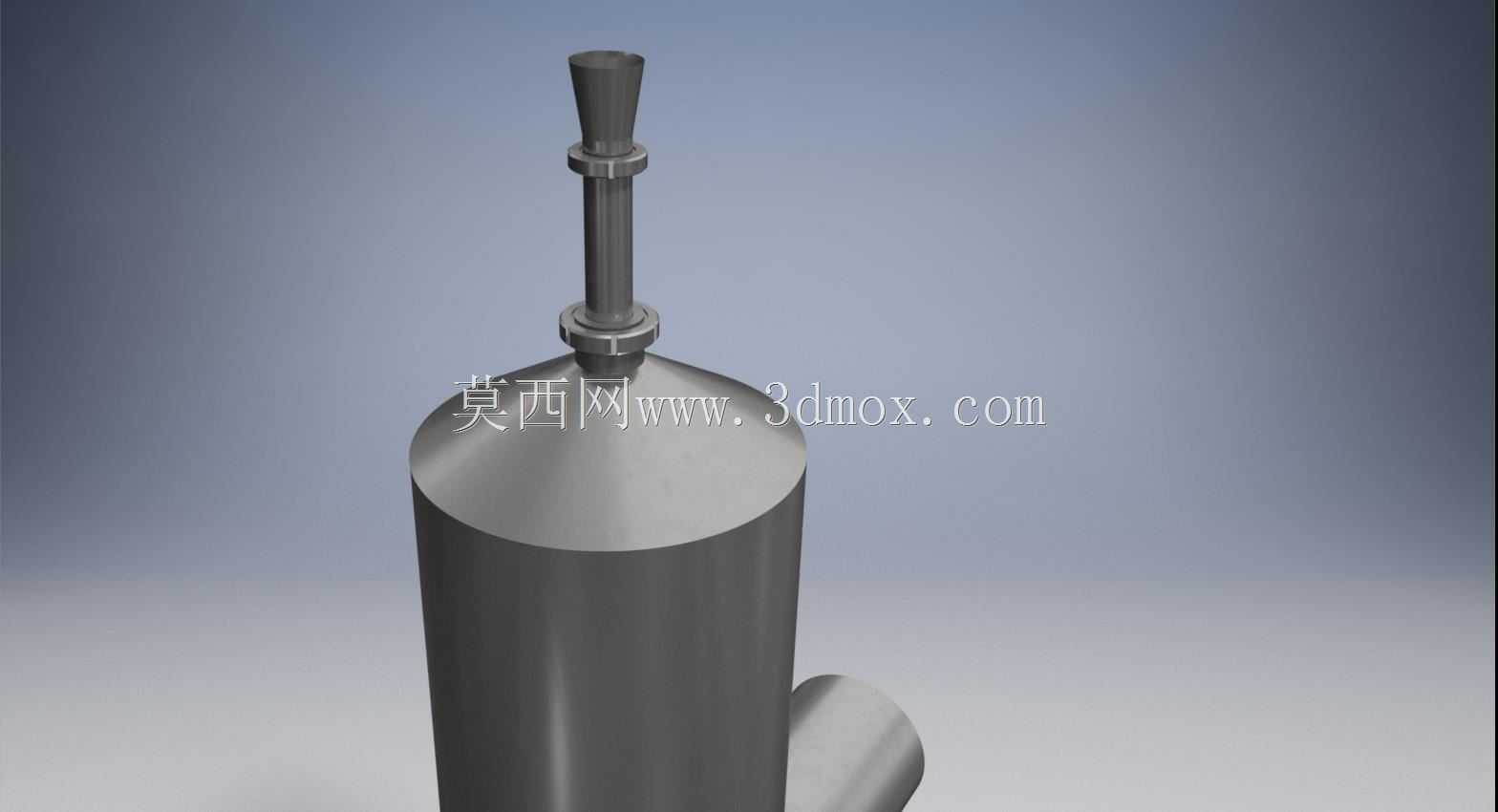

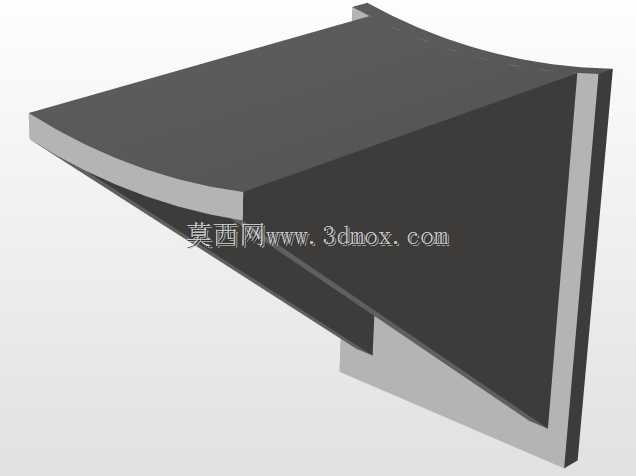

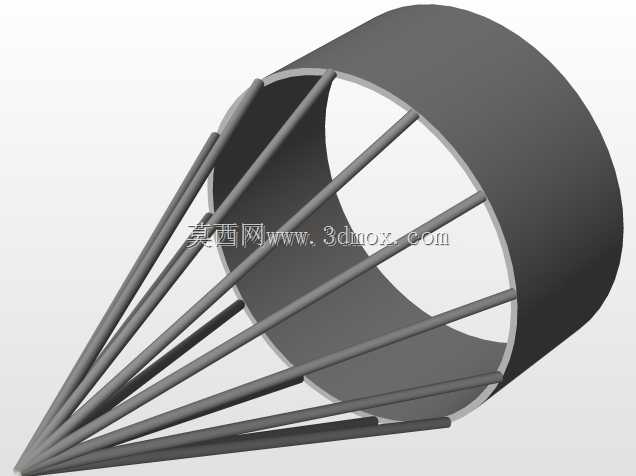

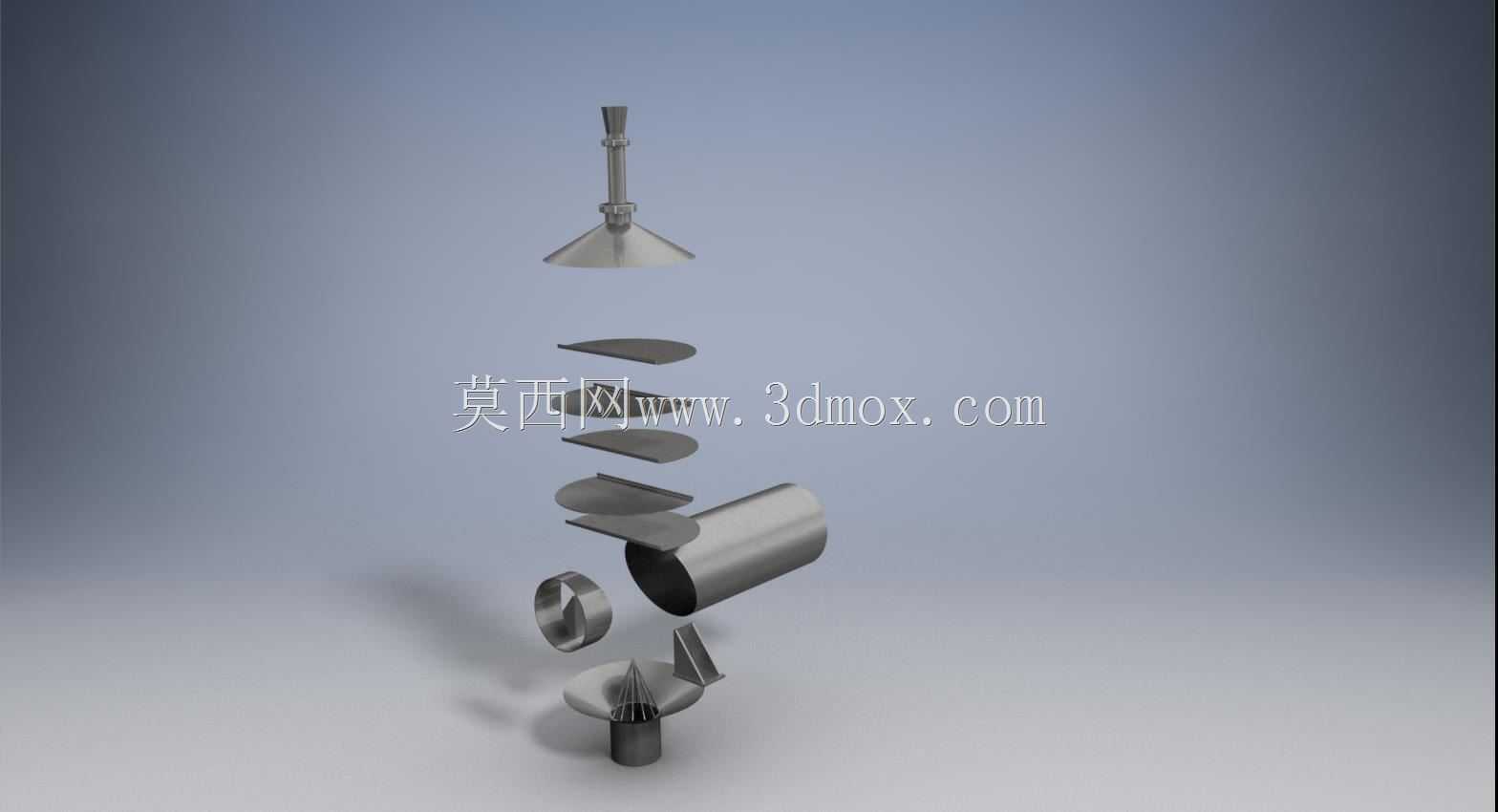

这款立式气压式冷凝设备，主要面向化工、轻工、制冷配套等涉及气相介质冷凝回收的工况场景，在常压或微正压的气相处理系统中承担相变换热的核心作用，可将携带潜热的气态介质通过壁面换热完成冷凝液化，实现介质回收或热量转移的工艺目标。从结构设计逻辑来看，整体采用立式圆柱筒体作为承压主体，相较于卧式布局能大幅缩减安装占地面积，适配厂房内垂直空间充足但横向安装位置紧张的布设需求。筒体顶部设置锥段收口结构，直接对接气相进料接口，锥段的渐变流道设计可避免气相进入筒体时出现局部涡流，降低气相携带液滴的概率，提升气液分离的初始效果。筒体侧部分别设置切向或径向的介质进出口，其中侧上方接口可接入待冷凝气相或冷却介质，侧下方接口则对应输出冷凝后的液相介质，底部设置的排液接口可及时将积聚在筒体底部的冷凝液导出，避免积液淹没换热区域导致换热效率衰减。筒体侧面延伸的斜向接口，可根据工艺需求接设压力表、温度传感器等检测元件，或是作为不凝气的排空接口，适配不同工艺路线的配管需求。在安装边界的考量上，筒体底部的短管接口可直接对接工艺管线或支撑支座，安装时需预留筒体周向至少300mm的操作空间，用于阀门操作、仪表检修及管线对接，顶部的阀组安装位置需预留足够的拆装空间，避免与厂房顶部管线或结构梁发生干涉。设计过程中针对筒体壁厚做了承压校核，采用不锈钢板材卷制焊接成型，可适配多数弱腐蚀介质的换热工况，所有接口的法兰连接尺寸均遵循通用管道配管标准，可直接与现有工艺管线对接，无需额外制作转换接头。设备内部无复杂的内构件设计，整体流道通畅，运行过程中不易出现介质堵塞问题，后期维护仅需定期打开接口检查内壁结垢情况即可，运维难度较低。在实际选型应用中，可根据处理气量的大小匹配对应规格的筒体直径与高度，调整接口的方位与公称直径，适配不同的工艺管线走向，该结构的冷凝设备在溶剂回收、蒸馏系统末端、小型制冷机组等场景中均有广泛应用，能够在稳定完成冷凝换热的同时，兼顾安装便捷性与长期运行的可靠性。
