手动快速压紧板材夹持夹具结构

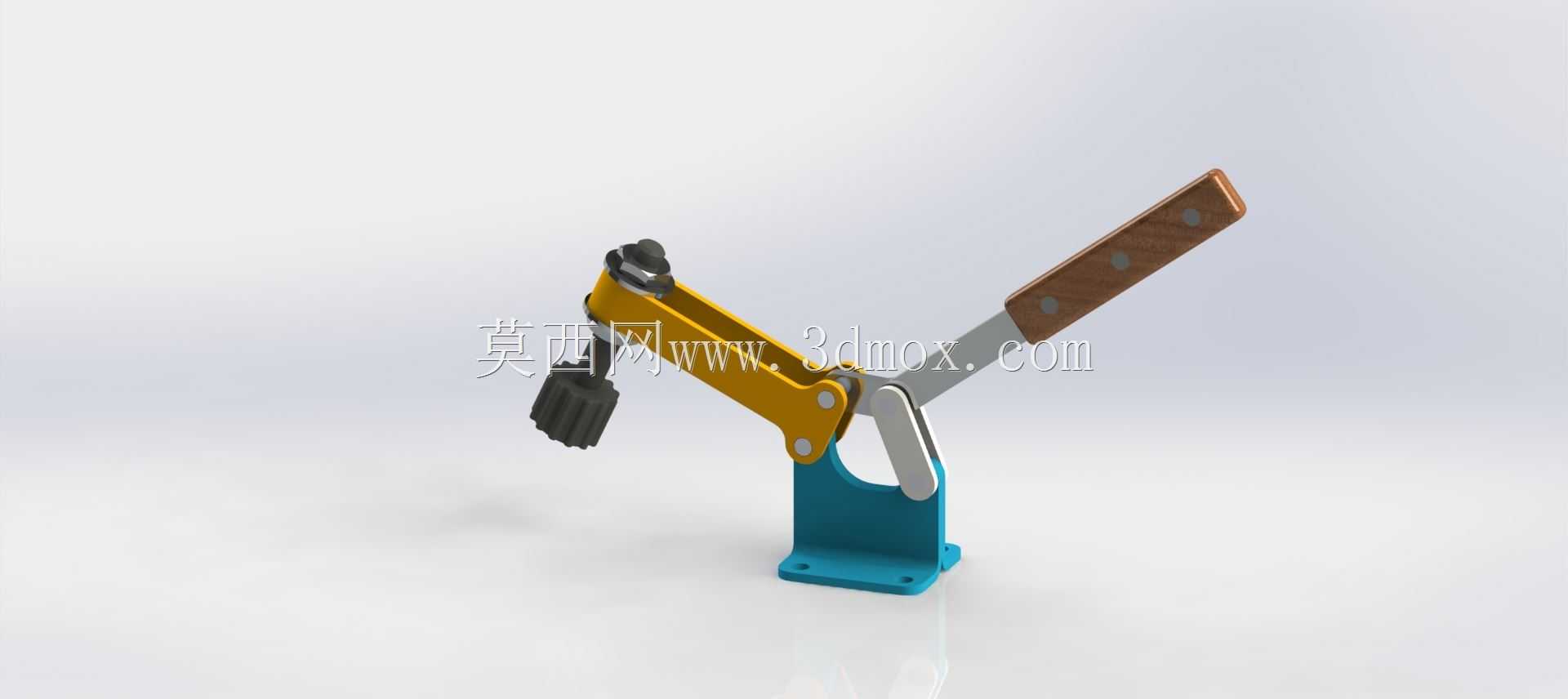

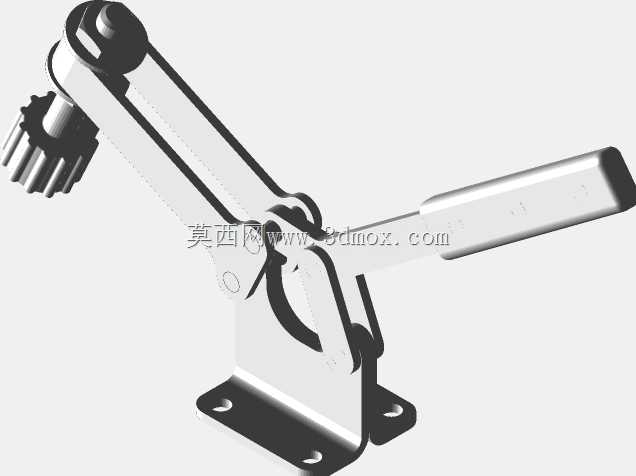

在木工加工、小件钣金装配、线路板焊接定位这类需要临时固定工件的作业场景里，这类手动快速压紧夹具的使用频率非常高，它不需要配套气源或者液压动力源，完全依靠手动操作就能完成工件的压紧与释放，适配没有动力配套的零散工位、户外临时作业场景，也能作为小型自动化设备的手动辅助定位组件使用。从结构设计逻辑来看，这套夹具采用了肘节死点锁紧的机械原理，当压臂下压到工作位置时，连杆结构会越过力学死点，此时哪怕操作手柄受到反向的振动或者外力冲击，压头也不会出现松脱的情况，锁紧状态的可靠性完全依靠机械结构保证，不需要额外增加锁止销或者紧固部件。整体结构分为三个核心部分：底部的安装支座采用带安装孔的立式支座结构，支座上预留了四个沉头安装孔，可以直接通过螺栓固定在工作台面、工装基板或者设备机架上，安装时需要保证支座的安装平面平面度公差不超过0.1mm，避免支座安装倾斜导致压头压紧时出现偏载，长期使用造成连杆铰接部位的异常磨损。中间的连杆传动组采用双片式连接板结构，铰接位置都采用销轴配合耐磨衬套的设计，转动间隙控制在0.05mm以内，既保证操作时的转动顺滑度，也能减少长期反复操作带来的铰接间隙变大问题，避免压紧精度下降。操作手柄部分加装了木质握持套，增大握持摩擦力的同时，在低温作业环境下也不会出现金属手柄冰手的问题，手柄的力臂长度经过匹配设计，普通人单手施加150N左右的握持力，就能在压头位置产生接近1200N的压紧力，足够应对常规厚度的板材、型材的压紧固定需求。前端的压头采用可更换的橡胶防滑压头，压头端面做了网纹滚花或者橡胶垫设计，压紧时不会刮伤工件表面，同时也能增大压头和工件之间的摩擦力，避免工件在加工过程中出现滑移。在实际安装使用时，需要根据被压紧工件的厚度调整压头的伸出长度，压头的连接杆上设置了调节螺纹，可以通过旋转压头调整压紧行程，调整完成后用锁紧螺母固定位置即可，适配的工件压紧厚度范围在0到35mm之间，能够覆盖绝大多数小型加工场景的板材厚度需求。这类夹具相比传统的螺旋压紧台钳，操作效率要高出很多，单次压紧和释放的操作时间不超过1秒，非常适合需要频繁上下料的重复作业工位，能够有效降低操作人员的劳动强度，提升工位的作业效率。同时整体结构没有复杂的液压、气动元件，后期维护只需要定期在铰接销轴位置加注少量润滑脂，就能保证长期的操作顺滑，故障率极低，适合在小型加工车间、维修工位、教学实训场景中批量配置使用。
