多孔位集成式工装定位载板结构

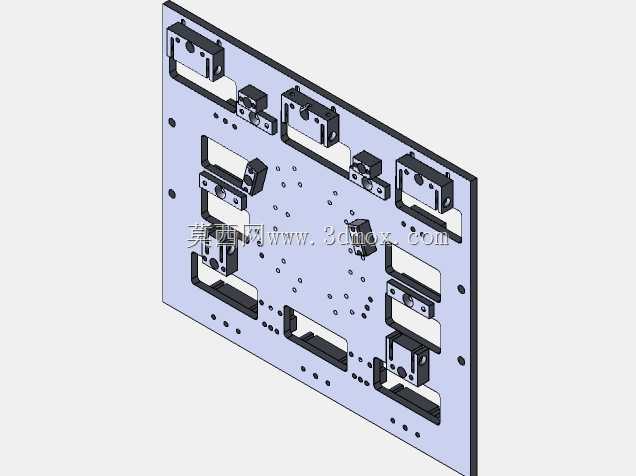

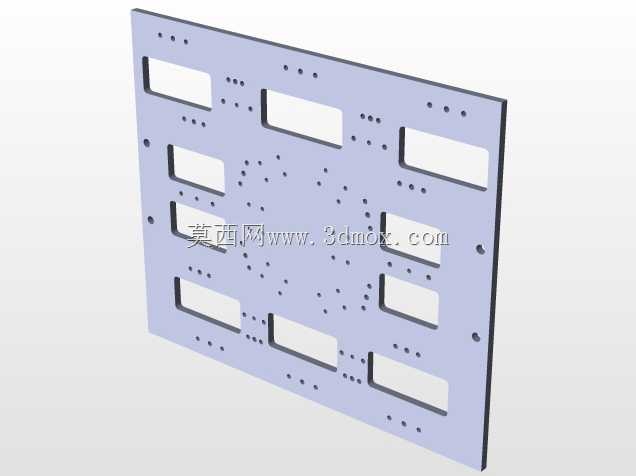

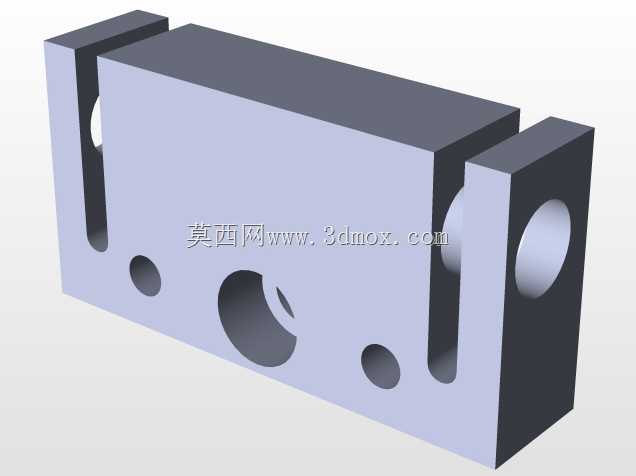

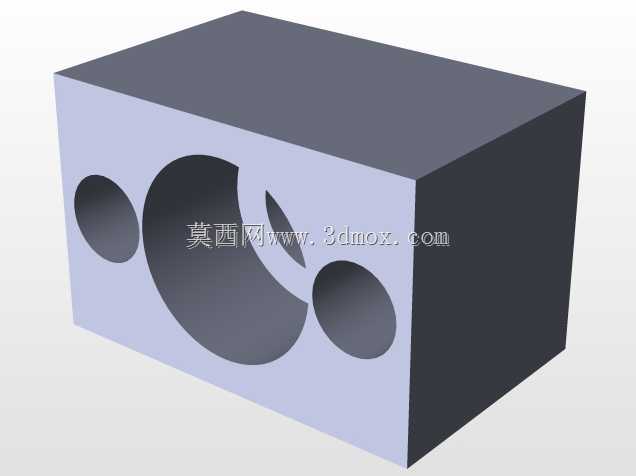

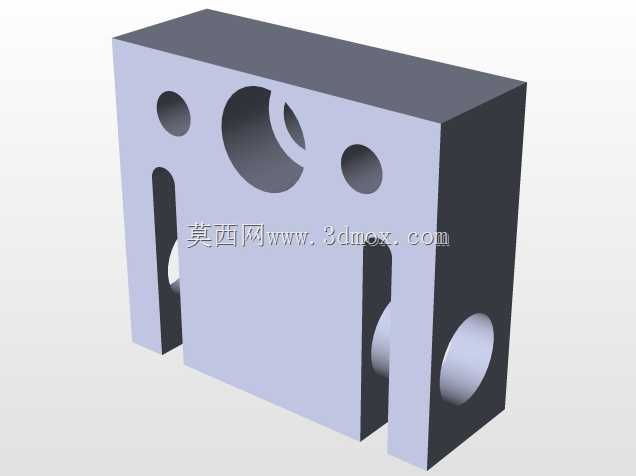

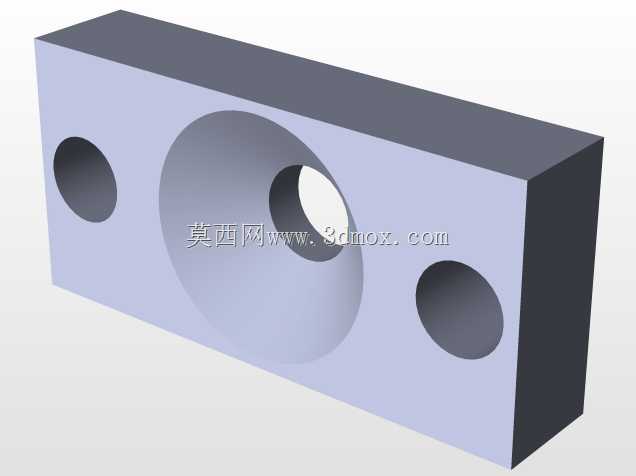

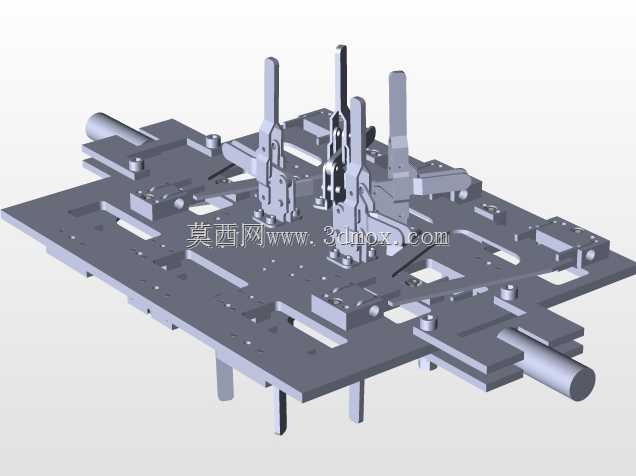

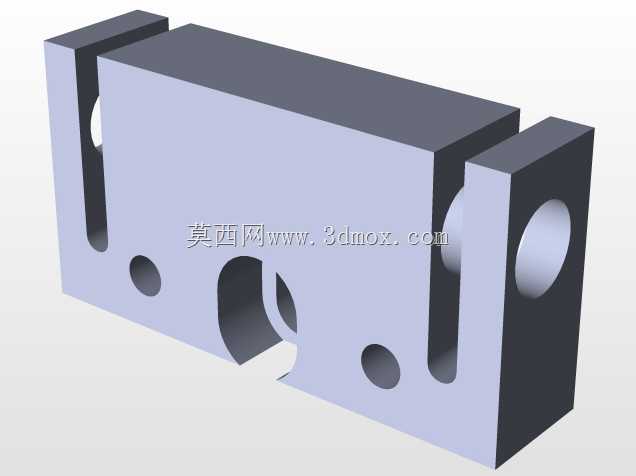

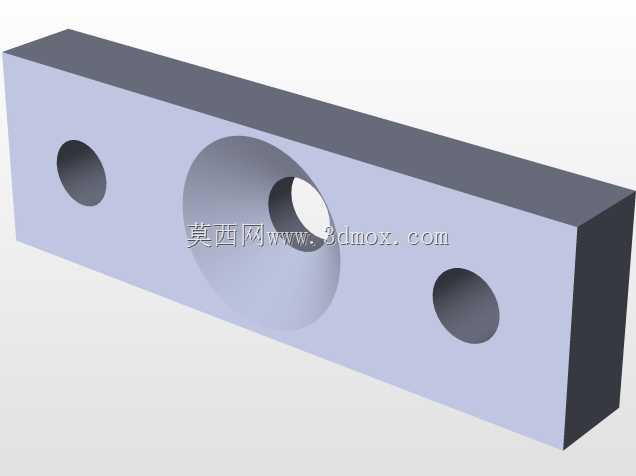

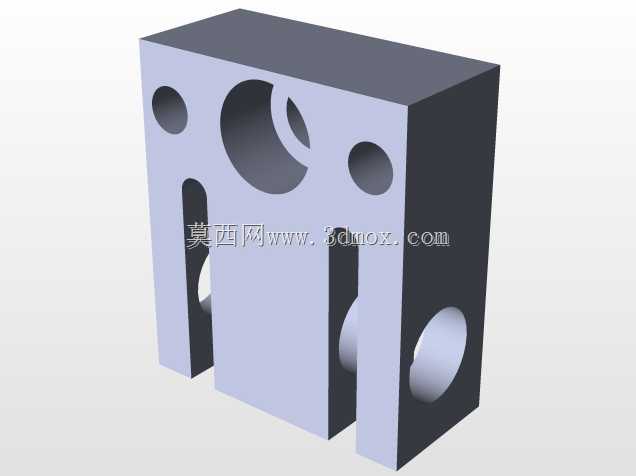

这类多孔位集成载板多用于自动化产线的工件定位工序，常见于3C电子零部件、小型五金件的组装、检测工位，作为整套工装的基准承载件，所有定位块、夹紧组件都依托这块基板完成位置校准，直接决定工位上工件的重复定位精度。从结构来看，基板采用整体式平板设计，板面分布多组不同规格的安装孔位，既有用于固定各类定位块、夹紧模组的螺纹孔，也有用于基板自身与设备机架连接的沉头安装孔，同时预留了多组长条形避让槽，方便产线传输机构穿过、或是检测传感器的光路走线，避免工装与周边设备部件产生运动干涉。设计时首先要确认工位的作业边界，也就是载板安装后不能超出设备的有效作业范围，基板的厚度需要根据承载工件的重量、以及上方夹紧组件的受力情况选定，避免长期受力出现板面翘曲，影响定位精度；孔位排布时优先以工件的定位基准为核心，反向推导各个定位块的安装位置，每一组定位块的安装孔都设置了微调余量，方便装配时修正加工误差带来的位置偏差，长条形避让槽的位置则需要匹配产线传输的顶升机构、检测探头的运动路径，槽边做倒角处理避免刮擦线缆或是工件表面。实际使用中，这类载板会搭配快换结构，不同型号的工件只需要更换上方的定位块组件，基板本身可以通用，大幅降低多品种小批量生产的工装成本，板面的多孔设计也方便后续工位升级时加装新的检测、夹紧组件，不需要重新加工整块基板。安装时需要先将基板底面与设备安装面做贴合度检测，确保平面度误差在允许范围内，再通过对角锁紧的方式固定连接螺栓，避免锁紧过程中基板产生内应力变形，后续定期检查各个定位块的紧固情况，以及板面的磨损程度，出现定位偏差时可以通过预留的微调孔位快速校准，不需要整体拆解工装。
