带安装法兰边的密封防护盖板结构

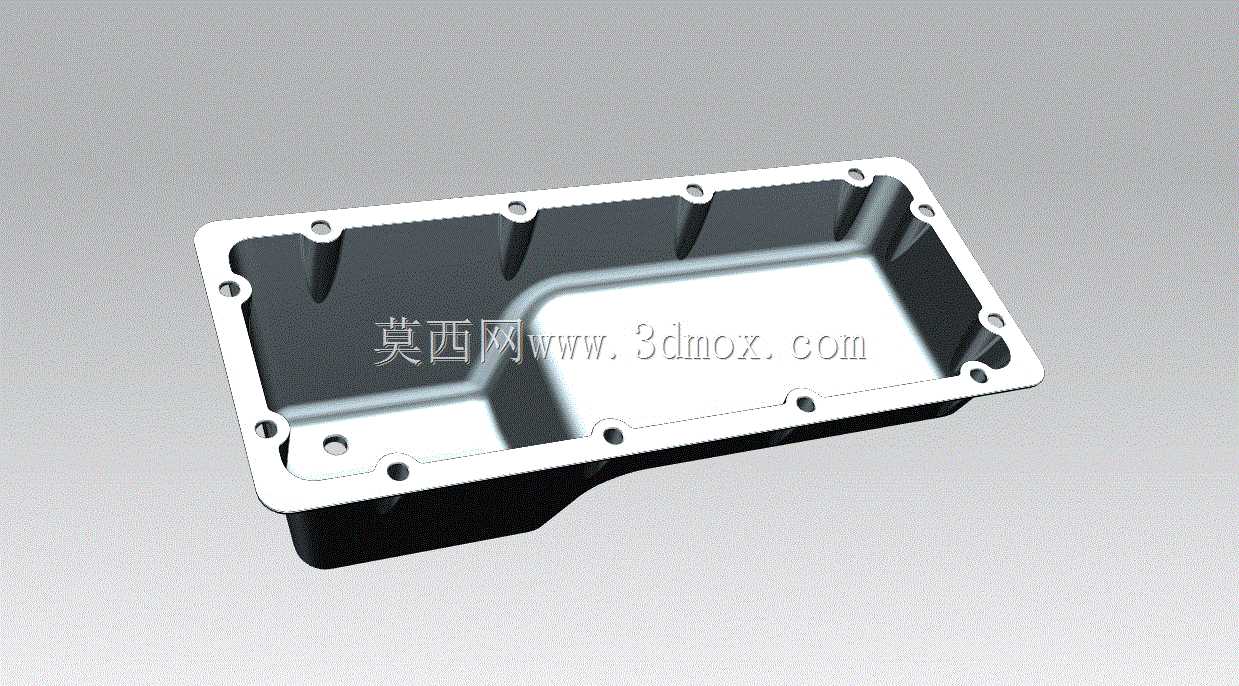

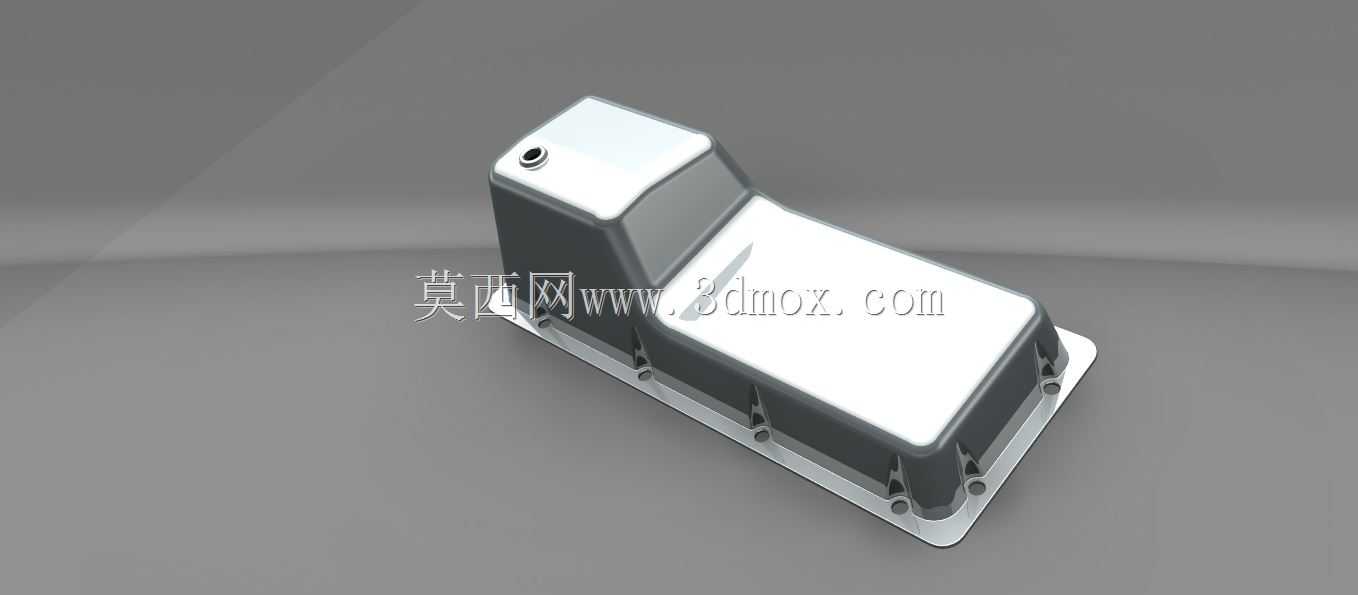

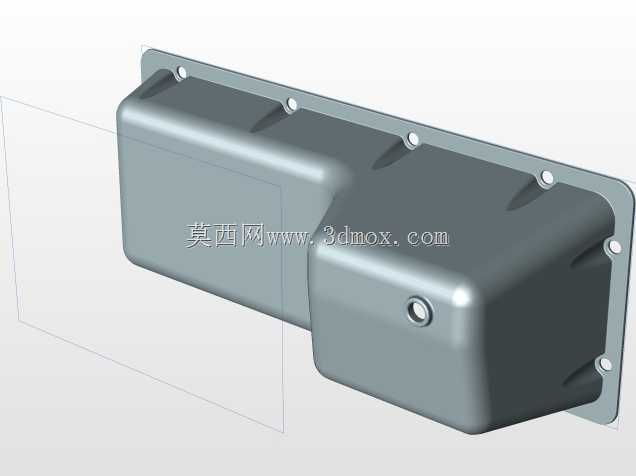

这款盖板结构常配套应用在户外电控模块、车载传感单元、小型工业执行器的外壳封装场景中，核心作用是为内部精密电子元件、机械传动组件提供封闭防护空间，隔绝外界粉尘、水汽、轻度油污的侵入，同时兼顾结构支撑与外部接口的定位功能。从结构设计来看，盖板主体采用高低落差的阶梯式造型，高凸台区域预留了接口安装位，可直接穿装航空插头、气路接头等外接连接件，低平区域则覆盖壳体的主腔体开口，配合底部法兰边的一圈安装孔，能够通过螺栓与下壳体实现紧密压合，安装孔位均匀分布在法兰边的四个侧边，单孔间距经过匹配计算，可保证压合时密封胶条受力均匀，不会出现局部翘缝导致的防护失效问题。设计过程中优先考虑了装配的容错性，法兰边与下壳体的配合面预留了密封胶条的安装槽位，无需额外打胶即可实现IP65级别的基础防护，若应用在高湿、多尘的恶劣工况，可在槽内填充发泡硅胶条进一步提升防护等级。盖板的侧壁做了均匀的壁厚过渡，转角位置全部采用圆角处理，既避免注塑或机加工过程中出现应力集中导致的开裂变形，也能减少外部磕碰对结构造成的损伤，高凸台与低平面的衔接位置做了斜向过渡，既提升了整体结构的刚性，也避免了直角位置积灰积液的问题。安装边界方面，法兰边的外延尺寸比下壳体开口单边宽出8mm，安装孔中心距法兰外沿3mm，配套使用M3规格的内六角螺栓即可完成固定，整体安装后突出安装基面的高度根据凸台最高处计算为42mm，不会占用过多的设备外部安装空间，适配多数紧凑布局的工业设备安装需求。在实际选型应用中，这款盖板可根据使用场景调整材质，普通工业环境采用ABS注塑即可满足轻量化与成本需求，若应用在有高温、抗冲击要求的场景，可更换为铝合金压铸或PA66加玻纤材质，接口位置的预留孔可根据实际外接接头的规格调整孔径与位置，无需改动整体安装尺寸即可适配不同的接线、接管需求。
