杆端定制双轴球形连接支座结构

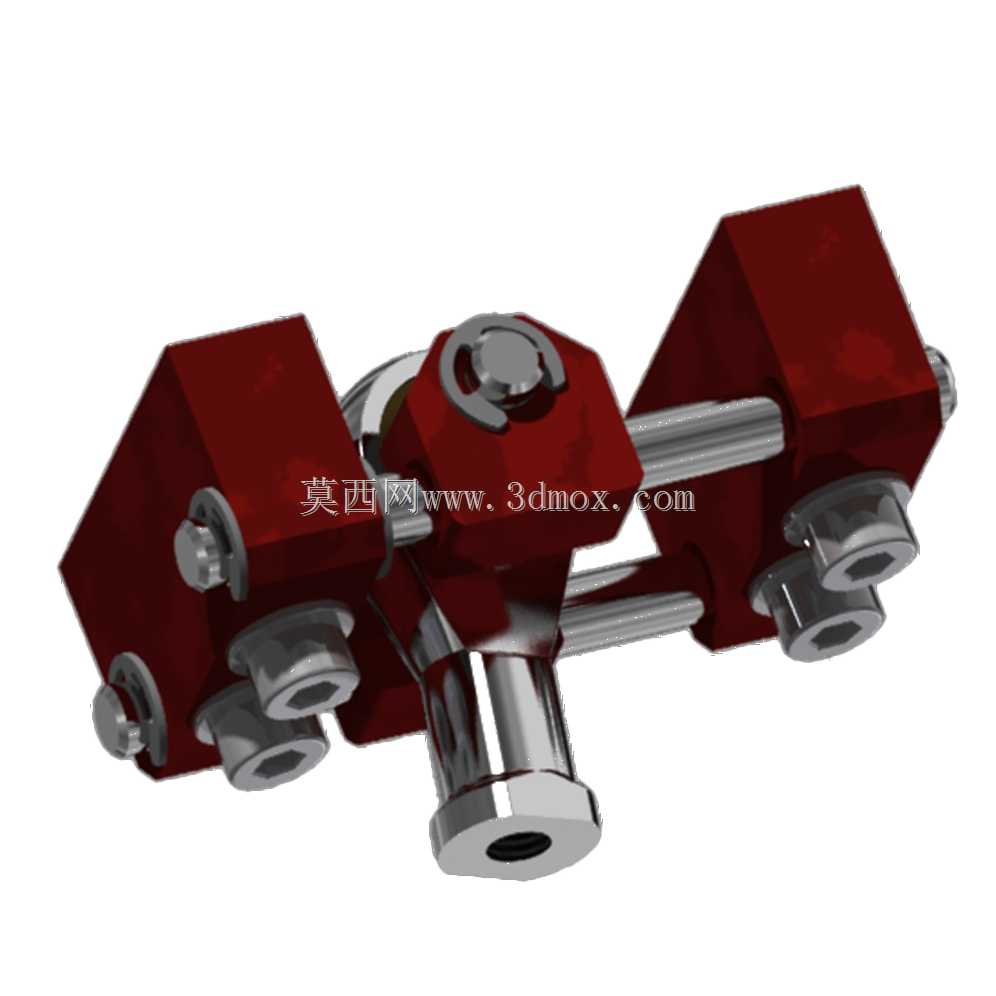

这类双轴结构的球形连接支座，常应用在需要多自由度角度补偿的传动链路中，比如自动化生产线的连杆执行端、工装夹具的角度调节工位、轻型输送设备的张紧连接部位，能够补偿安装过程中产生的同轴度误差，抵消设备运行时产生的小幅振动偏移，避免刚性连接带来的应力集中问题。从结构设计来看，该支座采用对称双轴布局，中间的球形铰接核心作为转动中枢，两侧的方形安装座通过平行的导杆与核心部件连接，既可以实现绕球心的多方向小角度摆动，也能通过双导杆保证连接的刚性，不会出现单轴铰接常见的侧向扭转偏移问题。安装边界上，两侧方形座的安装孔位采用对称分布设计，可直接通过螺栓固定在设备的安装基面，中间杆端的外螺纹接口可直接对接标准规格的传动杆，不需要额外加工转接件，安装时需要注意预留足够的摆动空间，避免周边结构件干涉球头的转动行程。设计过程中优先考虑了铰接部位的耐磨性能，球头与球窝的配合面预留了合理的间隙，既保证转动灵活无卡滞，也能控制配合间隙在合理范围内，避免传动过程中出现过大的回程误差；两侧的锁紧螺母结构可在安装调试完成后锁定导杆的伸出长度，适配不同安装间距的使用场景，不需要针对不同间距重新制作连接件。实际使用中，这类连接件能够替代传统的刚性铰接支座，在存在安装误差、运行振动的工况下，有效延长传动部件的使用寿命，减少因应力集中导致的连接件断裂、螺栓松动等故障，尤其适合在多工位联动的自动化设备、需要频繁调节角度的工装治具上使用，其外露的金属连接结构也方便日常运维时检查磨损情况，及时更换损耗部件。
